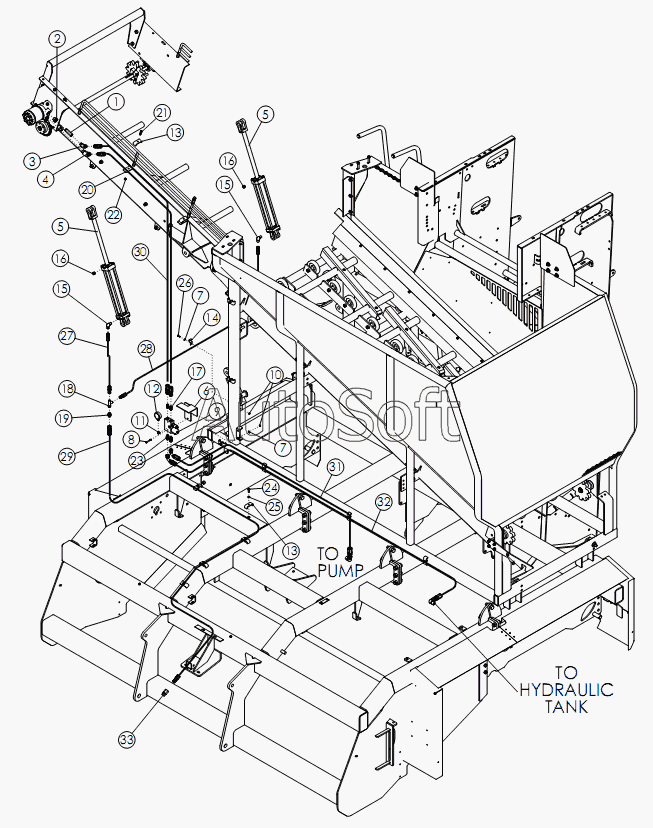

Каталог запасных частей к технике: Amity-2007 WIC 6 row (2007). Гидравлика накопительного бункера (с автоновмной гидросистемой)
26
18
19
20
21
22
23
24
25
17
27
28
29
30
31
32
33
1
16
16
15
15
14
13
13
12
11
10
9
8
7
7
6
5
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***2 | Клапан обратный | |
| 2 | 5***9 | Фитинг | |
| 3 | 5***8 | Фитинг | |
| 4 | 5***9 | Фитинг | |
| 5 | 5***9 | Гидроцилиндр | |
| 6 | 6***7 | Защитный кронштейн | |
| 7 | 1***6 | WASHER-FLAT: .25 ZP | |
| 8 | 1***2 | Болт | |
| 9 | 6***7 | Клапан управления выгрузкой | |
| 10 | 1***6 | NUT-TOPLOCK | |
| 11 | 6***3 | Фитинг | |
| 12 | 5***4 | Манометр | |
| 13 | 5***4 | CLAMP .50 ZP | |
| 14 | 5***9 | Прижимная пластина | |
| 15 | 5***7 | Фитинг | |
| 16 | 5***7 | Фитинг | |
| 17 | 5***6 | FTG-ADAPTER: 8MB-8MJ | |
| 18 | 5***1 | Фитинг | |
| 19 | 6***7 | Фитинг-дроссель | |
| 20 | 5***5 | Крепление гидрошланга | |
| 21 | 1***2 | BOLT-HEX: .38 X 1.50 NC GR5 ZP | |
| 22 | 1***9 | NUT-TOPLOCK: .38 NC GR5 ZP | |
| 23 | 6***0 | Фитинг | |
| 24 | 1***0 | BOLT-HEX: .38 X 1.00 NC GR5 ZP | |
| 25 | 1***6 | WASHER-LOCK: .38 ZP | |
| 26 | 1***5 | BOLT-HEX: .25 X .75 NC GR5 ZP | |
| 27 | 5***4 | Гидрошланг | |
| 28 | 5***3 | Гидрошланг | |
| 29 | 6***0 | Гидрошланг | |
| 30 | 5***9 | Гидрошланг | |
| 31 | 6***9 | Гидрошланг | |
| 32 | 6***8 | Гидрошланг | |
| 33 | 6***5 | Переходной штуцер ДТ |
