Каталог запасных частей к технике: Amity-2007 WIC 6 row (2007). Копир
45
31
32
33
33
34
35
36
36
36
37
38
39
40
41
42
43
44
30
46
47
48
48
49
49
50
51
52
53
54
55
56
57
58
16
2
3
4
4
4
4
5
6
7
7
7
8
8
8
9
10
11
12
13
14
14
15
1
17
17
18
18
19
20
21
21
21
21
22
23
24
25
26
27
28
29

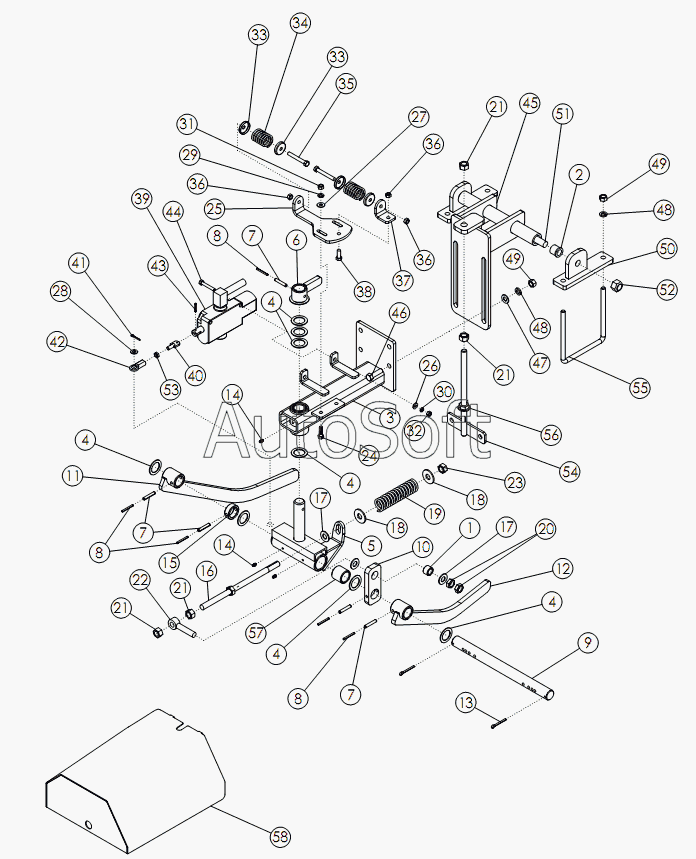

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***7 | Втулка | |
| 2 | 5***4 | Втулка | |
| 3 | 6***0 | Кронштейн копира | |
| 4 | 5***6 | Шайба | |
| 5 | 5***9 | Кронштейн копира | |
| 6 | 5***0 | Рычаг | |
| 7 | 1***3 | PIN-ROLL: .31 X 1.75 ZP | |
| 8 | 1***8 | Штифт | |
| 9 | 5***0 | Вал щупа | |
| 10 | 5***6 | Пластина | |
| 11 | 5***4 | Щуп копира правый | |
| 12 | 5***1 | Щуп копира левый | |
| 13 | 1***7 | PIN-COTTER | |
| 14 | 1***8 | ZERK-GREASE | |
| 15 | 5***7 | Кольцо | |
| 16 | 5***5 | Шпилька | |
| 17 | 1***4 | WASHER-FLAT: SAE .63 ZP | |
| 18 | 1***4 | WASHER-FLAT: .63 ZP | |
| 19 | 5***2 | SPRING | |
| 20 | 1***9 | NUT-JAM: .63 NC GR2 ZP | |
| 21 | 1***8 | NUT-HEX: .63 NC GR2 ZP | |
| 22 | 5***1 | Болт с проушиной | |
| 23 | 1***5 | NUT-TOPLOCK: .63 NC GR5 ZP | |
| 24 | 1***1 | BOLT-HEX: .38 X 1.25 NC GR5 ZP | |
| 25 | 5***9 | Кронштейн | |
| 26 | 1***6 | WASHER-FLAT: .25 ZP | |
| 27 | 1***3 | WASHER-FLAT: .31 ZP | |
| 28 | 1***8 | WASHER-FLAT: SAE .38 ZP | |
| 29 | 1***6 | WASHER-LOCK: .38 ZP | |
| 30 | 1***5 | WASHER-LOCK: .31 ZP | |
| 31 | 1***6 | NUT-HEX: .38 NC GR2 ZP | |
| 32 | 1***5 | NUT-HEX: .31 CN GR2 ZP | |
| 33 | 5***2 | Шайба | |
| 34 | 5***9 | Пружина | |
| 35 | 1***8 | BOLT-HEX .38 X 2.75 NC G5 ZP | |
| 36 | 1***9 | NUT-TOPLOCK: .38 NC GR5 ZP | |
| 37 | 5***8 | Угольник | |
| 38 | 1***0 | BOLT-HEX: .38 X 1.00 NC GR5 ZP | |
| 39 | 6***0 | Гидрораспределитель | |
| 40 | 6***0 | Проушина резьбовая | |
| 41 | 6***0 | Штифт | |
| 42 | 5***6 | Тяга | |
| 43 | 6***7 | Штифт | |
| 44 | 1***5 | BOLT-HEX .31 X 2.00 NC | |
| 45 | 6***1 | Кронштейн | |
| 46 | 1***8 | BOLT-HEX: .50 X 1.75 NC GR5 ZP | |
| 47 | 1***4 | WASHER-FLAT | |
| 48 | 1***1 | WASHER-LOCK | |
| 49 | 1***7 | NUT-HEX | |
| 50 | 6***2 | Кронштейн | |
| 51 | 6***4 | Болт | |
| 52 | 1***0 | NUT-TOPLOCK | |
| 53 | 1***2 | Гайка | |
| 54 | 6***2 | Натяжная шпилька | |
| 55 | 5***4 | Стремянка копира | |
| 56 | 6***1 | Гайка | |
| 57 | 5***9 | Втулка | |
| 58 | 6***8 | Крышка копира |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
