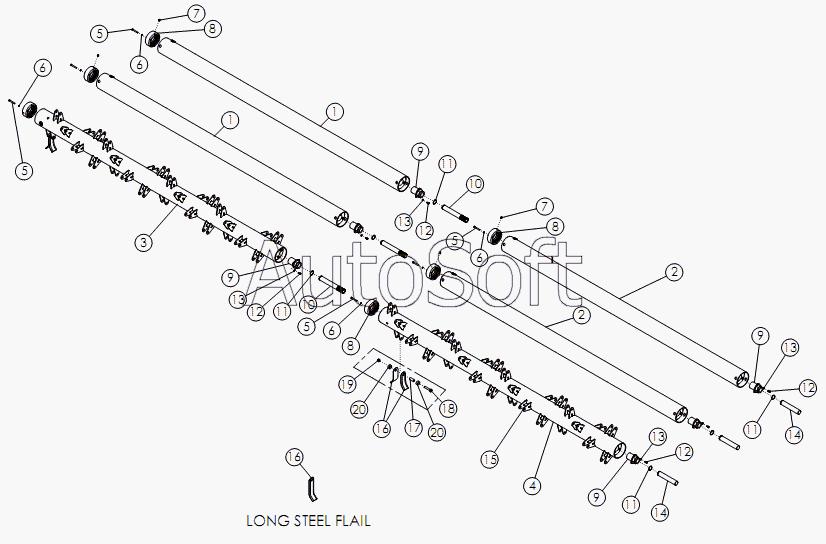

Каталог запасных частей к технике: Amity-2011 WIC 12 row (2011). FLAIL TUBE ASSEMBLY
8
8
8
20
20
19
18
17
16
16
15
14
14
13
13
13
13
12
12
12
12
11
11
11
11
10
10
9
9
9
9
1
1
7
7
6
6
6
6
5
5
5
5
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 68560 | 6***0 | ASSY-STL CUP DRM RH | |
| 68562 | 6***2 | ASSY-STL CUP DRM LH | |
| 69199 | 6***9 | FLAIL-STEEL LONG | |
| 69976 | 6***6 | ASSY-STL DRUM-LONG LH 1222 | |
| 69977 | 6***7 | ASSY-STL DRUM-LONG RH 1222 | |
| 69980 | 6***0 | ASSY-STL CUP DRM LH LONG | |
| 69981 | 6***1 | ASSY-STL CUP DRM RH LONG | |
| 1 | 6***1 | FLAIL TUBE-RH 1222 TT | |
| 2 | 6***5 | FLAIL TUBE-LH 1222 TT | |
| 3 | 6***9 | ASSY-STL DRUM W/FLAILS RH 1222 | |
| 4 | 6***5 | ASSY-STL DRUM W/FLAILS-LH 1222 | |
| 5 | 6***7 | SCREW: S-H-CAP .38 X 2.75 NC | |
| 6 | 6***8 | WASHER-LOCK: .38 HIGH COLLAR | |
| 7 | 1***6 | ZERK-GREASE: .13 NPT | |
| 8 | 6***2 | DRIVE SLEEVE | |
| 9 | 6***3 | TRANTORQUE: 1.750 X 3.375 | |
| 10 | 6***2 | SHAFT-SPLINED COUPLING | |
| 11 | 6***4 | RING-RETAINING 1.750 | |
| 12 | 1***9 | BOLT-HEX: .38 X .75 NC GR5 ZP | |
| 13 | 1***6 | WASHER-LOCK: .38 ZP | |
| 14 | 6***5 | SHAFT-IDLER | |
| 15 | 6***0 | WLDMT-FLAIL HOLDER | |
| 16 | 5***0 | FLAIL-STEEL | |
| 17 | 6***7 | BUSHING-L KNIFE | |
| 18 | 6***5 | BOLT-HEX: .63 X 3.25 NC GR5 ZP | |
| 19 | 1***5 | NUT-TOPLOCK: .63 NC GR5 ZP | |
| 20 | 6***6 | SPACER-L KNIFE |
