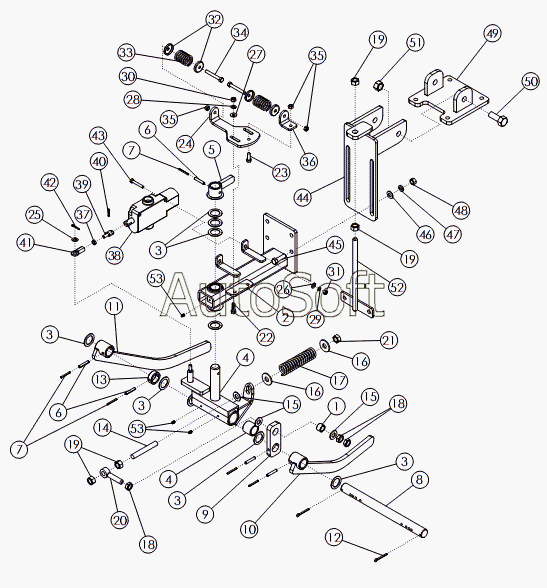

Каталог запасных частей к технике: Amity-2011 WIC 12 row (2011). HYDRAULIC ROW FINDER
41
28
29
30
31
32
33
34
35
35
36
37
38
39
40
27
42
43
44
45
46
47
48
49
50
51
52
53
53
14
2
3
3
3
3
3
4
4
5
6
6
7
7
8
9
10
11
12
13
1
15
15
16
16
17
18
18
19
19
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***7 | Втулка | |
| 2 | 6***0 | Кронштейн копира | |
| 3 | 5***6 | Шайба | |
| 4 | 5***9 | Кронштейн копира | |
| 5 | 5***0 | Рычаг | |
| 6 | 1***3 | PIN-ROLL: .31 X 1.75 ZP | |
| 7 | 1***8 | Штифт | |
| 8 | 5***0 | Вал щупа | |
| 9 | 5***6 | Пластина | |
| 10 | 5***1 | Щуп копира левый | |
| 11 | 5***4 | Щуп копира правый | |
| 12 | 1***7 | PIN-COTTER | |
| 13 | 5***7 | Кольцо | |
| 14 | 5***5 | Шпилька | |
| 15 | 1***4 | WASHER-FLAT: SAE .63 ZP | |
| 16 | 1***4 | WASHER-FLAT: .63 ZP | |
| 17 | 5***2 | SPRING | |
| 18 | 1***9 | NUT-JAM: .63 NC GR2 ZP | |
| 19 | 1***8 | NUT-HEX: .63 NC GR2 ZP | |
| 20 | 5***1 | Болт с проушиной | |
| 21 | 1***5 | NUT-TOPLOCK: .63 NC GR5 ZP | |
| 22 | 1***1 | BOLT-HEX: .38 X 1.25 NC GR5 ZP | |
| 23 | 1***0 | BOLT-HEX: .38 X 1.00 NC GR5 ZP | |
| 24 | 5***9 | Кронштейн | |
| 25 | 1***8 | WASHER-FLAT: SAE .38 ZP | |
| 26 | 1***6 | WASHER-FLAT: .25 ZP | |
| 27 | 1***3 | WASHER-FLAT: .31 ZP | |
| 28 | 1***6 | WASHER-LOCK: .38 ZP | |
| 29 | 1***5 | WASHER-LOCK: .31 ZP | |
| 30 | 1***6 | NUT-HEX: .38 NC GR2 ZP | |
| 31 | 1***5 | NUT-HEX: .31 CN GR2 ZP | |
| 32 | 5***2 | Шайба | |
| 33 | 5***9 | Пружина | |
| 34 | 1***8 | BOLT-HEX .38 X 2.75 NC G5 ZP | |
| 35 | 1***9 | NUT-TOPLOCK: .38 NC GR5 ZP | |
| 36 | 5***8 | Угольник | |
| 37 | 1***2 | Гайка | |
| 38 | 6***0 | Гидрораспределитель | |
| 39 | 6***0 | Проушина резьбовая | |
| 40 | 6***7 | Штифт | |
| 41 | 5***6 | Тяга | |
| 42 | 6***0 | Штифт | |
| 43 | 1***5 | BOLT-HEX .31 X 2.00 NC | |
| 44 | 5***1 | MOUNTING BRACKET | |
| 45 | 1***8 | BOLT-HEX: .50 X 1.75 NC GR5 ZP | |
| 46 | 1***4 | WASHER-FLAT | |
| 47 | 1***1 | WASHER-LOCK | |
| 48 | 1***7 | NUT-HEX | |
| 49 | 6***1 | WLDMT-BRACKET | |
| 50 | 1***0 | BOLT-HEX: .75 X 2.00 NC GR5 ZP | |
| 51 | 1***7 | NUT-TOPLOCK .75 NC GR5 ZP | |
| 52 | 6***2 | Натяжная шпилька | |
| 53 | 1***8 | ZERK-GREASE |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
