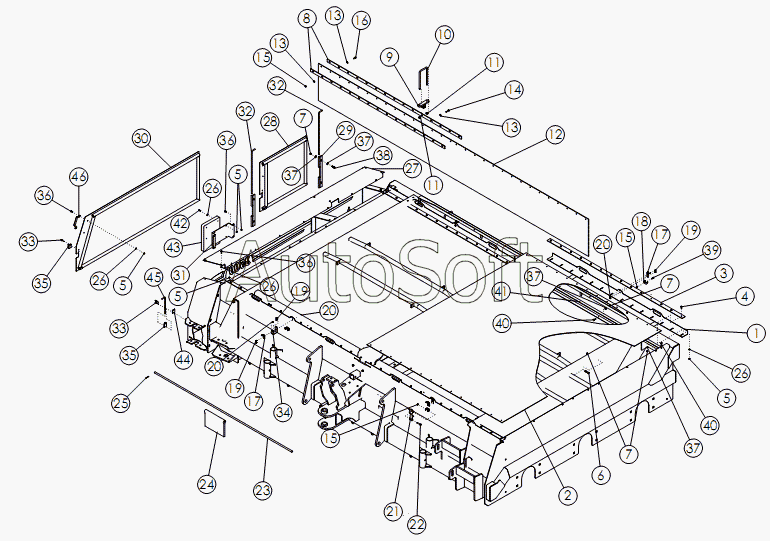

Каталог запасных частей к технике: Amity-2011 WIC 8-6 row (2011). DOORS AND SHIELDS
/15.gif)
1
2
3
4
5
5
5
5
6
7
7
7
8
9
10
11
11
12
13
13
13
14
15
15
15
16
17
17
18
19
19
19
20
20
20
21
22
23
24
25
26
26
26
26
27
28
29
30
31
32
32
33
33
34
35
35
36
36
36
37
37
37
37
38
39
40
40
41
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***8 | WLDMT-DOOR | |
| 2 | 6***7 | TARP | |
| 3 | 6***9 | BRACKET-TOP STL DEF COVER | |
| 4 | 1***3 | BOLT-HEX: .25 X 1.00 NC GR5 ZP | |
| 5 | 1***6 | NUT-TOPLOCK | |
| 6 | 1***5 | BOLT-HEX: .38 X 2.00 NC GR5 ZP | |
| 7 | 1***9 | NUT-TOPLOCK: .38 NC GR5 ZP | |
| 8 | 6***7 | BAR-REAR FLAP | |
| 9 | 6***8 | WLDMT-REAR FLAP MOUNT | |
| 10 | 6***8 | U-BOLT: .50 X 9.25 X 4.00 X 9.25 ZP | |
| 11 | 1***1 | NUT-TOPLOCK: .50 NC GR5 ZP | |
| 12 | 5***8 | FLAP-REAR | |
| 13 | 1***3 | WASHER-FLAT: .31 ZP | |
| 14 | 1***4 | BOLT-HEX: .31 X 1.75 NC GR5 ZP | |
| 15 | 1***0 | NUT-TOPLOCK: .31 NC GR5 ZP | |
| 16 | 1***8 | BOLT-HEX: .31 X 1.00 NC GR5 ZP | |
| 17 | 5***9 | HOOD BRACKET-LARGE | |
| 18 | 5***7 | ANCHOR BRACKET-LARGE | |
| 19 | 1***2 | SCREW | |
| 20 | 1***1 | NUT-K-LOCK: №10-24NC GR2 ZP | |
| 21 | 5***8 | RUBBER HOOK LARGE | |
| 22 | 1***5 | BOLT-HEX .31 X 2.00 NC | |
| 23 | 6***1 | SHAFT-RETAINING SHIELD | |
| 24 | 6***8 | FLAP-RUBBER WR | |
| 25 | 1***5 | PIN-COTTER: .19 X 1.50 NP | |
| 26 | 1***6 | WASHER-FLAT: .25 ZP | |
| 27 | 6***1 | PANEL-TOP SHIELD | |
| 28 | 6***6 | WLDMT-REAR SIDE DOOR | |
| 29 | 7***0 | WLDMT-DOOR HINGE | |
| 30 | 6***7 | WLDMT-FRONT SIDE DOOR | |
| 31 | 6***4 | PLATE-DEF MANUAL CASE | |
| 32 | 5***3 | DOOR HINGE ROD ZP | |
| 33 | 1***4 | RIVET-POP: .19 X .531 ZP | |
| 34 | 6***0 | TARP BRACKET | |
| 35 | 6***0 | WLDMT-DOOR LATCH ZP | |
| 36 | 6***2 | BOLT-CRG: .25 X .75 NC GR5 ZP | |
| 37 | 1***8 | Шайба | |
| 38 | 1***1 | BOLT-HEX: .38 X 1.25 NC GR5 ZP | |
| 39 | 1***7 | BOLT-HEX: .31 X .75 NC GR5 ZP | |
| 40 | 1***2 | BOLT-CRG: .38 X 1.25 NC GR5 ZP | |
| 41 | 6***8 | PLATE-DOOR CROSS 8R LH | |
| 41 | 6***9 | PLATE-DOOR CROSS 8R RH | |
| 42 | 1***5 | BOLT-HEX: .25 X .75 NC GR5 ZP | |
| 43 | 6***5 | CASE-MANUAL STORAGE | |
| 44 | 6***1 | PLATE-DOOR LATCH SPACER | |
| 45 | 5***4 | DOOR LOCK ZP | |
| 46 | 6***5 | HANDLE-GRAB DOOR |
