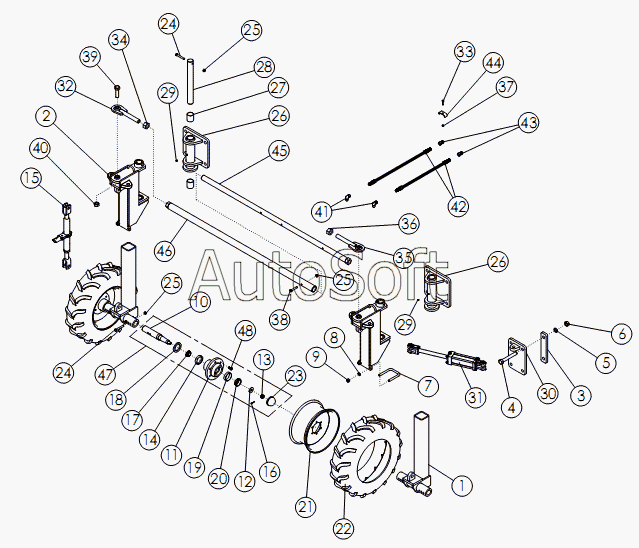

Каталог запасных частей к технике: Amity-2011 WIC 8-6 row (2011). STEERABLE REAR STRUTS - 7.6 X 15 TIRES
/19.gif)
37
25
25
25
26
26
27
28
29
29
30
31
32
33
34
35
36
24
24
38
39
40
48
47
46
45
44
43
42
41
13
2
3
4
5
6
7
8
9
10
11
12
1
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 68974 | 6***4 | TUBE-REPAIR 7.60-15 | |
| 1 | 5***1 | WLDMT-SPINDLE HOUSING | |
| 2 | 6***8 | WLDMT-STEERABLE STRUT UPPER | |
| 3 | 5***8 | BAR - BOLTING | |
| 4 | 1***9 | BOLT-HEX: 1.0 x 7.00 NC GR8 ZP | |
| 5 | 1***9 | WASHER-LOCK: 1.00 ZP | |
| 6 | 1***4 | NUT-HEX: 1.00 NC GR2 ZP | |
| 7 | 6***7 | U-BOLT: .63 X 5.25 X 4.00 X 5.25 | |
| 8 | 1***3 | WASHER-LOCK: .63 ZP | |
| 9 | 1***8 | NUT-HEX: .63 NC GR2 ZP | |
| 10 | 5***8 | SPINDLE | |
| 11 | 5***7 | HUB-WHEEL 6-BOLT | |
| 12 | 1***7 | WASHER-SPINDLE: .81 X 2.00 NP | |
| 13 | 1***6 | NUT-SLOTTED: .75 NF GR5 NP | |
| 14 | 5***3 | BEARING CUP-INNER | |
| 15 | 5***7 | RATCHET JACK-PAINTED | |
| 16 | 1***5 | PIN-COTTER: .19 X 1.50 NP | |
| 17 | 5***5 | CONE-BEARING INNER | |
| 18 | 5***2 | SEAL | |
| 19 | 5***4 | CUP-BEARING OUTER | |
| 20 | 5***6 | CONE-BEARING OUTER | |
| 21 | 5***1 | WHEEL 6.00-15 6 BOLT | |
| 22 | 5***0 | TIRE 7.60-15 I-3 6 PLY | |
| 23 | 5***1 | CAP-HUB | |
| 24 | 1***2 | BOLT-HEX: .50 X 3.50 NC GR5 ZP | |
| 25 | 1***1 | NUT-TOPLOCK: .50 NC GR5 ZP | |
| 26 | 5***3 | WLDMT-PIVOT MOUNT | |
| 27 | 5***4 | BUSHING - BORED | |
| 28 | 5***4 | SHAFT | |
| 29 | 1***8 | ZERK-GREASE | |
| 30 | 5***0 | WLDMT-CYLINDER BRACKET | |
| 31 | 5***8 | CYLINDER HYDRAULIC 2 X 6 | |
| 32 | 5***3 | WLDMT-TIE ROD END LH | |
| 33 | 1***4 | BOLT-HEX: .31 X 1.50 NC GR5 ZP | |
| 34 | 1***9 | NUT-HEX: 1.25 NC GR2 LH ZP | |
| 35 | 5***6 | WLDMT-TIE ROD END RH | |
| 36 | 1***1 | NUT-HEX: 1.25 NC GR2 ZP | |
| 37 | 1***0 | NUT-TOPLOCK: .31 NC GR5 ZP | |
| 38 | 1***8 | BOLT-HEX: .50 X 2.75 NC GR5 ZP | |
| 39 | 1***6 | BOLT-HEX: 1.00 X 3.50 NC GR5 ZP | |
| 40 | 1***9 | NUT-TOPLOCK: 1.00 NC GR5 ZP | |
| 41 | 5***3 | FTG-ELBOW: 8MB-8FPX 90 | |
| 42 | 5***1 | HOSE: .50 X 276 8MP-8MP | |
| 43 | 5***1 | PIONEER TIP 8010-4 | |
| 44 | 5***4 | CLAMP .50 ZP | |
| 45 | 5***6 | WLDMT-TIE ROD FEMALE 85 | |
| 46 | 5***8 | WLDMT-TIE ROD MALE 85 | |
| 47 | 5***6 | ASSY HUB & SPINDLE | |
| 48 | 1***6 | BOLT-LUG: .50 X 1.00 NF GR5 ZP |
