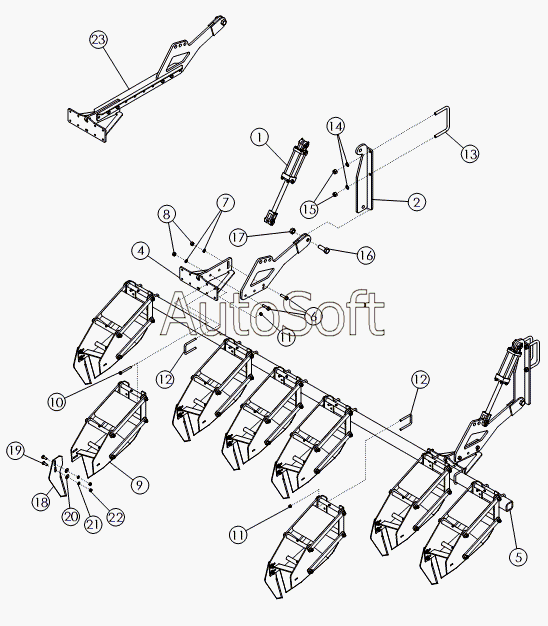

Каталог запасных частей к технике: Amity-2011 WIC 8-6 row (2011). SCALPER BAR ASSEMBLY
/20.gif)
12
12
23
22
21
20
19
18
17
16
15
14
13
1
11
11
10
9
8
7
6
5
4
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***0 | CYLINDER HYDRAULIC 3 X 8 | |
| 2 | 6***9 | WLDMT - MOUNT | |
| 3 | 6***6 | WLDMT - ARM | |
| 4 | 6***7 | WLDMT-BAR BRACKET | |
| 5 | 5***4 | SCALPER BAR | |
| 6 | 1***6 | BOLT-HEX: .63 X 2.25 NC GR5 ZP | |
| 7 | 1***3 | WASHER-LOCK: .63 ZP | |
| 8 | 1***8 | NUT-HEX: .63 NC GR2 ZP | |
| 9 | 6***2 | ASSY-SCALPER BASKET | |
| 10 | 1***2 | BOLT-HEX: .50 x 4.50 NC GR5 ZP | |
| 11 | 1***1 | NUT-TOPLOCK: .50 NC GR5 ZP | |
| 12 | 6***4 | U-BOLT: .50 X 4.50 X 3 X 4.50 | |
| 13 | 5***3 | U-BOLT: .75 X 5.5 X 8 X 5.5 | |
| 14 | 1***1 | WASHER-LOCK: .75 ZP | |
| 15 | 1***0 | NUT-HEX: .75 NC GR2 ZP | |
| 16 | 1***7 | BOLT-HEX: 1.00 x 3.00 NC GR5 ZP | |
| 17 | 1***9 | NUT-TOPLOCK: 1.00 NC GR5 ZP | |
| 18 | 5***2 | SCALPER KNIFE | |
| 19 | 1***0 | BOLT-CRG: .50 X 1.50 NC GR5 ZP | |
| 20 | 1***3 | WASHER-FLAT: .50 ZP | |
| 21 | 1***1 | WASHER-LOCK | |
| 22 | 1***7 | NUT-HEX | |
| 23 | 6***9 | PLATE-SCALPER EXTENSION |
