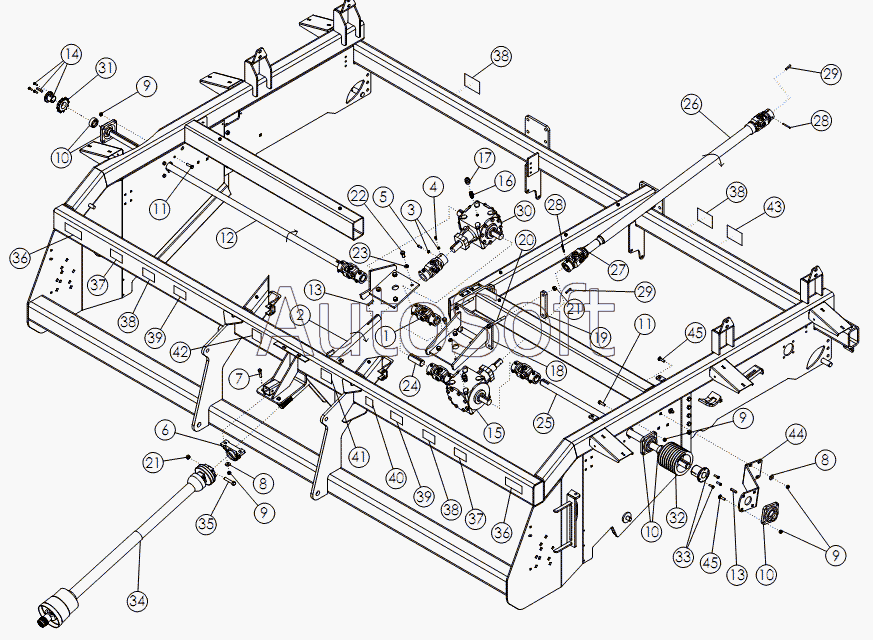

Каталог запасных частей к технике: Amity Wic Harvester 8 row 22s (2011). Центральный привод
34
26
27
28
28
29
29
30
31
32
32
32
33
34
25
35
36
36
37
37
38
38
38
38
39
39
40
41
42
43
44
45
45
13
13
2
3
4
5
6
7
8
8
9
9
9
9
10
10
10
11
11
12
1
14
15
16
17
18
19
20
21
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***2 | Карданное соединение | |
| 2 | 5***5 | Вал | |
| 3 | 1***9 | NUT-JAM: .38 NC GR2 ZP | |
| 4 | 1***8 | SCREW-SET: C-P .38 X .75 NC GR8 | |
| 5 | 1***9 | SCREW-SET: C-P .38 X 1.00 NC GR8 | |
| 6 | 5***5 | BEARING-PILLOW 1-3/4 | |
| 7 | 1***8 | BOLT-HEX: .50 X 2.25 NC GR5 ZP | |
| 8 | 1***3 | WASHER-FLAT: .50 ZP | |
| 9 | 1***1 | NUT-TOPLOCK: .50 NC GR5 ZP | |
| 10 | 5***4 | BEARING-FLANGE 1.75 | |
| 11 | 1***8 | BOLT-HEX: .50 X 1.75 NC GR5 ZP | |
| 12 | 5***9 | SHAFT - DRIVE 8R | |
| 13 | 5***2 | KEY .38 X .38 X 2.00 | |
| 14 | 5***1 | Переходная коническая втулка | |
| 15 | 6***7 | Редуктор | |
| 16 | 6***8 | Сапун 1 | |
| 17 | 5***0 | Сапун 2 | |
| 18 | 6***4 | Кронштейн крепления | |
| 19 | 6***4 | Пластина | |
| 20 | 1***4 | Болт | |
| 21 | 1***5 | NUT-TOPLOCK: .63 NC GR5 ZP | |
| 22 | 1***9 | BOLT-HEX: .63 X 1.25 NC GR5 ZP | |
| 23 | 1***3 | WASHER-LOCK: .63 ZP | |
| 24 | 5***4 | Валик | |
| 25 | 5***6 | SHAFT - DRIVE LH LONG | |
| 26 | 5***4 | Длинный карданный вал | |
| 27 | 5***5 | Универсальный комплект | |
| 28 | 5***9 | PIN - ROLL: 25 X 275 NP | |
| 29 | 5***6 | Шпонка | |
| 30 | 6***6 | Редуктор | |
| 31 | 6***4 | Звездочка | |
| 32 | 5***9 | SHEAVE 8B56Q | |
| 32 | 5***0 | SHEAVE 8B62Q | |
| 32 | 5***1 | SHEAVE 8B68Q | |
| 33 | 5***3 | HUB Q2 175 | |
| 34 | 5***0 | Карданный вал от BOM | |
| 34 | 5***1 | Карданный вал от BOM | |
| 35 | 1***4 | Болт | |
| 36 | 6***7 | DECAL-DANGER | |
| 37 | 5***4 | DECAL-WARNING | |
| 38 | 5***8 | DECAL DANGER | |
| 39 | 5***9 | DECAL-DANGER | |
| 40 | 6***6 | DECAL - ENGAGE PTO | |
| 41 | 6***4 | DECAL-WARNING | |
| 42 | 5***7 | DECAL - DANGER | |
| 43 | 5***4 | DECAL - CAUTION | |
| 44 | 6***1 | BRACKET - BRACE BEARING | |
| 45 | 5***7 | Болт |
