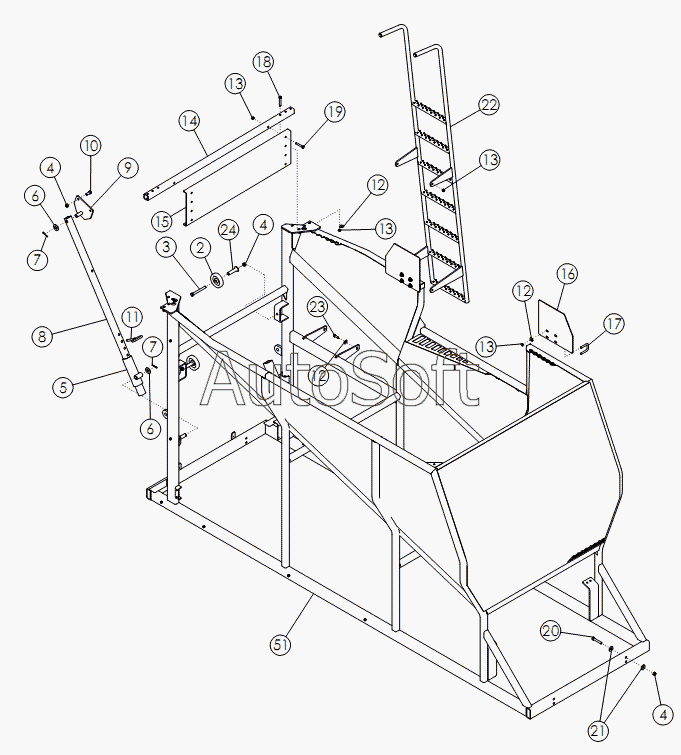

Каталог запасных частей к технике: Amity Wic Harvester 8 row 22s (2011). Накопительный бункер
1
2
3
4
4
4
5
6
6
7
7
8
9
10
11
12
12
12
13
13
13
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***2 | WLDMT - TANK SCRUB 8R | |
| 2 | 5***5 | Ролик 5 | |
| 3 | 1***8 | Болт 63x6.00 NC GR5 ZP | |
| 4 | 1***5 | NUT-TOPLOCK: .63 NC GR5 ZP | |
| 5 | 5***8 | Направляющий квадрат | |
| 6 | 1***5 | WASHER-FLAT: 1.00 ZP | |
| 7 | 1***4 | PIN-COTTER: .25 X 2.00 ZP | |
| 8 | 5***6 | Упор | |
| 9 | 5***5 | Кронштейн упора | |
| 10 | 1***9 | BOLT-HEX: .63 x 1.50 ND GR5 ZP | |
| 11 | 1***7 | Палец | |
| 12 | 1***3 | WASHER-FLAT: .50 ZP | |
| 13 | 1***1 | NUT-TOPLOCK: .50 NC GR5 ZP | |
| 14 | 6***9 | Стяжная труба | |
| 15 | 6***4 | Пластина ограничительная | |
| 16 | 5***7 | Боковая пластина удлинение | |
| 17 | 6***8 | U-BOLT .50 X 3 X 2.06 X 3 | |
| 18 | 1***9 | BOLT-HEX: .50 X 3.25 NC GR5 ZP | |
| 19 | 1***1 | BOLT-HEX: .50 X 3.00 NC GR5 ZP | |
| 20 | 1***0 | BOLT-HEX .63 X 3.50 NC GR5 ZP | |
| 21 | 1***4 | WASHER-FLAT: .63 ZP | |
| 22 | 6***9 | Лестница | |
| 23 | 1***7 | BOLT-HEX | |
| 24 | 6***2 | Стойка ролика |
