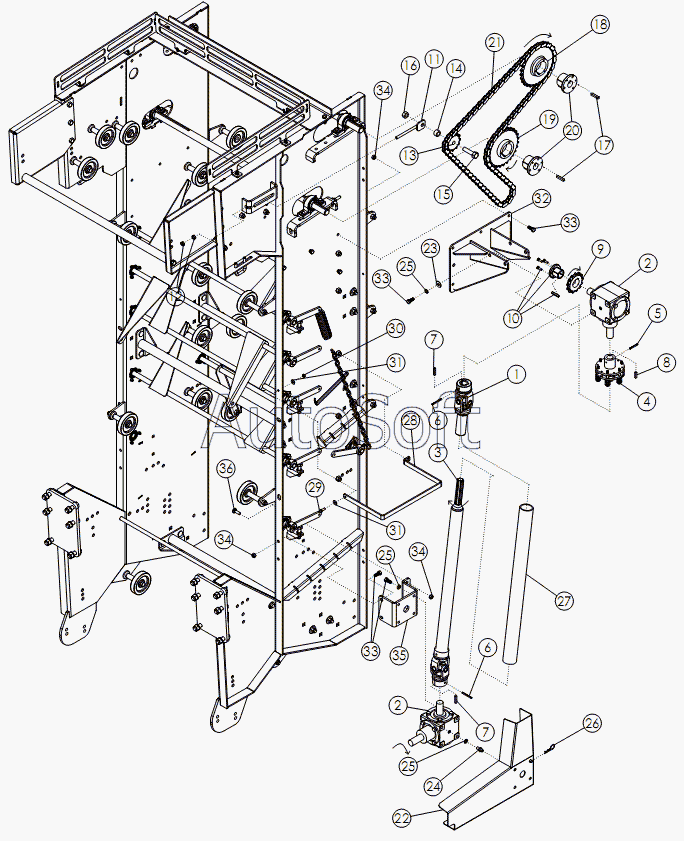

Каталог запасных частей к технике: Amity Wic Harvester 8 row 22s (2011). Привод заднего очистителя
28
20
21
22
23
24
25
25
25
26
27
19
29
30
31
31
32
33
33
33
34
34
34
35
36
10
2
2
3
4
5
6
6
7
7
8
9
1
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***5 | Универсальный комплект | |
| 2 | 6***8 | Редуктор | |
| 3 | 5***3 | Короткий карданный вал | |
| 4 | 5***6 | Муфта предельного момента | |
| 5 | 5***0 | Штифт 25х2.25 | |
| 6 | 5***9 | PIN - ROLL: 25 X 275 NP | |
| 7 | 5***6 | Шпонка | |
| 8 | 5***7 | Шпонка 313x313x1.375 | |
| 9 | 5***9 | Звездочка | |
| 10 | 5***3 | Переходная коническая втулка | |
| 11 | 6***6 | Шпилька | |
| 12 | 1***1 | NUT-JAM: .50 NC GR2 ZP | |
| 13 | 5***4 | Натяжная звездочка | |
| 14 | 5***6 | Втулка | |
| 15 | 1***9 | BOLT-HEX: .75 X 3.00 NC GR5 ZP | |
| 16 | 1***0 | NUT-TOPLOCK | |
| 17 | 5***2 | KEY .38 X .38 X 2.00 | |
| 18 | 5***2 | Звездочка | |
| 19 | 5***1 | Звездочка | |
| 20 | 5***5 | Переходная коническая втулка | |
| 21 | 6***9 | Роликовая цепь | |
| 22 | 5***4 | Щиток | |
| 23 | 1***3 | WASHER-FLAT: .50 ZP | |
| 24 | 5***6 | Очиститель | |
| 25 | 1***1 | WASHER-LOCK | |
| 26 | 1***4 | PIN - HAIR: 19 X 300 ZP | |
| 27 | 5***5 | Втулка | |
| 28 | 5***6 | Пластина-ограничитель | |
| 29 | 1***0 | BOLT-HEX: .38 X 1.00 NC GR5 ZP | |
| 30 | 1***9 | NUT-TOPLOCK: .38 NC GR5 ZP | |
| 31 | 1***8 | Шайба | |
| 32 | 6***3 | Коробка под редуктор | |
| 33 | 1***6 | BOLT-HEX: .50 X 1.25 NC GR5 ZP | |
| 34 | 1***1 | NUT-TOPLOCK: .50 NC GR5 ZP | |
| 35 | 5***2 | Пластина | |
| 36 | 1***0 | BOLT-CRG: .50 X 1.50 NC GR5 ZP |
