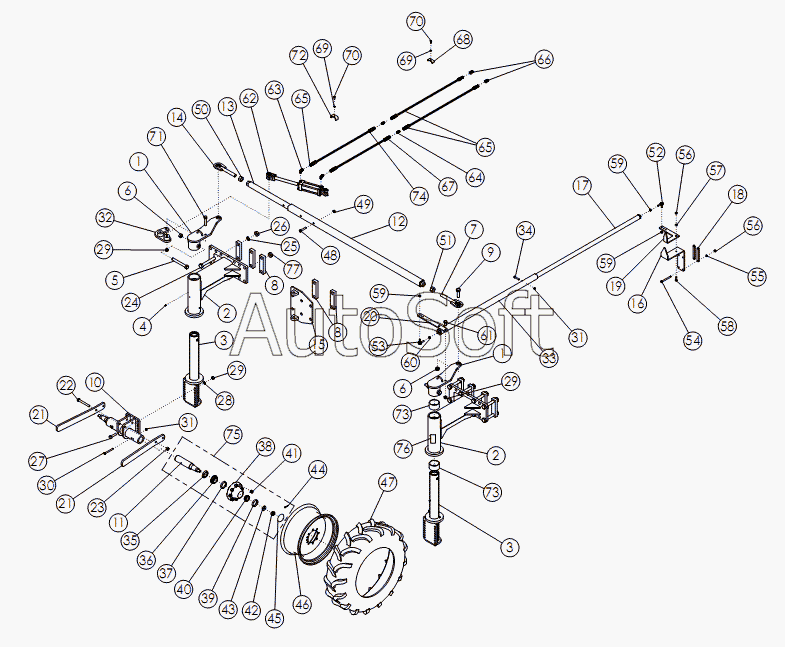

Каталог запасных частей к технике: Amity Wic Harvester 8 row 22s (2011). Управляемые задние стойки
48
57
56
56
55
54
53
52
51
50
49
58
47
46
45
44
43
42
41
40
67
76
75
74
73
73
72
71
70
70
69
69
68
39
66
65
65
64
63
62
61
60
59
59
59
11
19
19
18
17
16
15
14
13
12
20
10
9
8
8
7
6
6
5
4
3
3
2
2
29
29
29
38
37
36
35
34
33
32
31
31
30
1
1
28
27
26
25
24
23
22
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 68973 | 6***3 | TUBE-REPAIR 11.2-24 | |
| 1 | 5***0 | WLDMT - STEERING ARM | |
| 2 | 6***5 | WLDMT - STEERING HOUSING | |
| 3 | 5***8 | WLDMT - KING PIN | |
| 4 | 1***8 | ZERK-GREASE | |
| 5 | 1***6 | BOLT-HEX: 1.00 X 8.50 NC GR8 ZP | |
| 6 | 1***9 | NUT-TOPLOCK: 1.00 NC GR5 ZP | |
| 7 | 5***6 | WLDMT-TIE ROD END RH | |
| 8 | 6***3 | Пластина | |
| 9 | 1***6 | BOLT - HEX: 100 X 350 NC GR8 ZP | |
| 10 | 6***2 | WLDMT - MOUNT STANDARD AND 24 | |
| 11 | 5***4 | SPINDLE | |
| 12 | 5***4 | WLDMT - TIE ROD EXTENSION | |
| 13 | 5***1 | WLDMT - TIE ROD | |
| 14 | 5***3 | WLDMT-TIE ROD END LH | |
| 15 | 6***8 | WLDMT - CYLINDER MOUNT STEERABLE | |
| 16 | 5***8 | MOUNT - INDICATOR | |
| 17 | 5***2 | WLDMT - TIE ROD | |
| 18 | 5***9 | BAR - BOLTING | |
| 19 | 5***8 | INDICATOR LH | |
| 19 | 6***1 | INDICATOR RH | |
| 20 | 6***0 | ARM - STEERING INDICATOR | |
| 21 | 5***5 | SCRAPER | |
| 22 | 1***8 | BOLT-HEX: .75 X 6.50 NC GR5 ZP | |
| 23 | 1***0 | NUT-TOPLOCK | |
| 24 | 6***5 | Болт 1.13x8.00 NC GR8 ZP | |
| 25 | 6***7 | Гровер | |
| 26 | 6***6 | Гайка 1.13 NC GR2 ZP | |
| 27 | 1***9 | BOLT-HEX: .75 X 3.00 NC GR5 ZP | |
| 28 | 1***1 | WASHER-LOCK: .75 ZP | |
| 29 | 1***0 | NUT-HEX: .75 NC GR2 ZP | |
| 30 | 1***8 | BOLT-HEX: .50 X 5.00 NCGR5 ZP | |
| 31 | 1***1 | NUT-TOPLOCK: .50 NC GR5 ZP | |
| 32 | 5***3 | PLATE | |
| 33 | 5***3 | WLDMT - TIE ROD EXTENSION | |
| 34 | 1***0 | Болт | |
| 35 | 5***9 | SEAL | |
| 36 | 5***1 | BEARING CONE INNER | |
| 37 | 5***2 | BEARING CUP INNER | |
| 38 | 5***3 | HUB-WHEEL 8-BOLT | |
| 39 | 5***3 | BEARING CUP-INNER | |
| 40 | 5***0 | BEARING CONE OUTER | |
| 41 | 5***5 | NUT-WHEEL: .63-18NF | |
| 42 | 1***6 | NUT-SPINDLE | |
| 43 | 1***8 | WASHER-FLAT: SAE 1.00 GR8 YZP | |
| 44 | 1***7 | PIN-COTTER | |
| 45 | 5***4 | CAP-HUB | |
| 46 | 5***3 | WHEEL W10 X 24 8 BOLT | |
| 47 | 5***6 | TIRE 11.2-24 10 PLY R1 | |
| 48 | 1***4 | Болт | |
| 49 | 1***8 | NUT-HEX: .63 NC GR2 ZP | |
| 50 | 1***9 | NUT-HEX: 1.25 NC GR2 LH ZP | |
| 51 | 1***1 | NUT-HEX: 1.25 NC GR2 ZP | |
| 52 | 5***0 | BALL JOINT ROD END 1/2 - 20NF RH | |
| 53 | 5***1 | BALL JOINT ROD END 1/2 - 20NF LH | |
| 54 | 1***0 | BOLT-HEX .50 x 5.50 NC GR5 ZP | |
| 55 | 1***1 | WASHER-LOCK | |
| 56 | 1***7 | NUT-HEX | |
| 57 | 5***4 | BUSHING - INDICATOR REAR STRUT | |
| 58 | 1***7 | BOLT-HEX | |
| 59 | 5***5 | NUT - HEX: 50 NF GR5 ZP RH | |
| 60 | 5***6 | NUT - HEX: 50 NF GR5 ZP LH | |
| 61 | 5***7 | BOLT-HEX .75 X 1.50 NC GR5 ZP | |
| 62 | 5***0 | CYLINDER HYDRAULIC 3 X 8 | |
| 63 | 5***0 | FTG-ELBOW: 8MB-8MJ-90 | |
| 64 | 5***4 | FTG - ADAPTER: 8MJ - 8MJ | |
| 65 | 3***3 | HOSE: .50 X 108 8MB-8FJX | |
| 66 | 3***0 | PIONEER TIP 8015-15P | |
| 67 | 5***7 | HOSE .50 X 172 8FJX-8FJX | |
| 68 | 5***4 | CLAMP .50 ZP | |
| 69 | 1***6 | WASHER-LOCK: .38 ZP | |
| 70 | 1***0 | BOLT-HEX: .38 X 1.00 NC GR5 ZP | |
| 71 | 1***5 | BOLT-HEX .75 X 4.00 NC GR5 ZP | |
| 72 | 6***3 | CLAMP 75 ZP | |
| 73 | 5***5 | BUSHING - BORED 45 X 4025 | |
| 74 | 5***8 | Шланг гидравлический 50x182 | |
| 75 | 5***7 | ASSY HUB AND SPINDLE | |
| 76 | 5***8 | DECAL-CAUTION |
