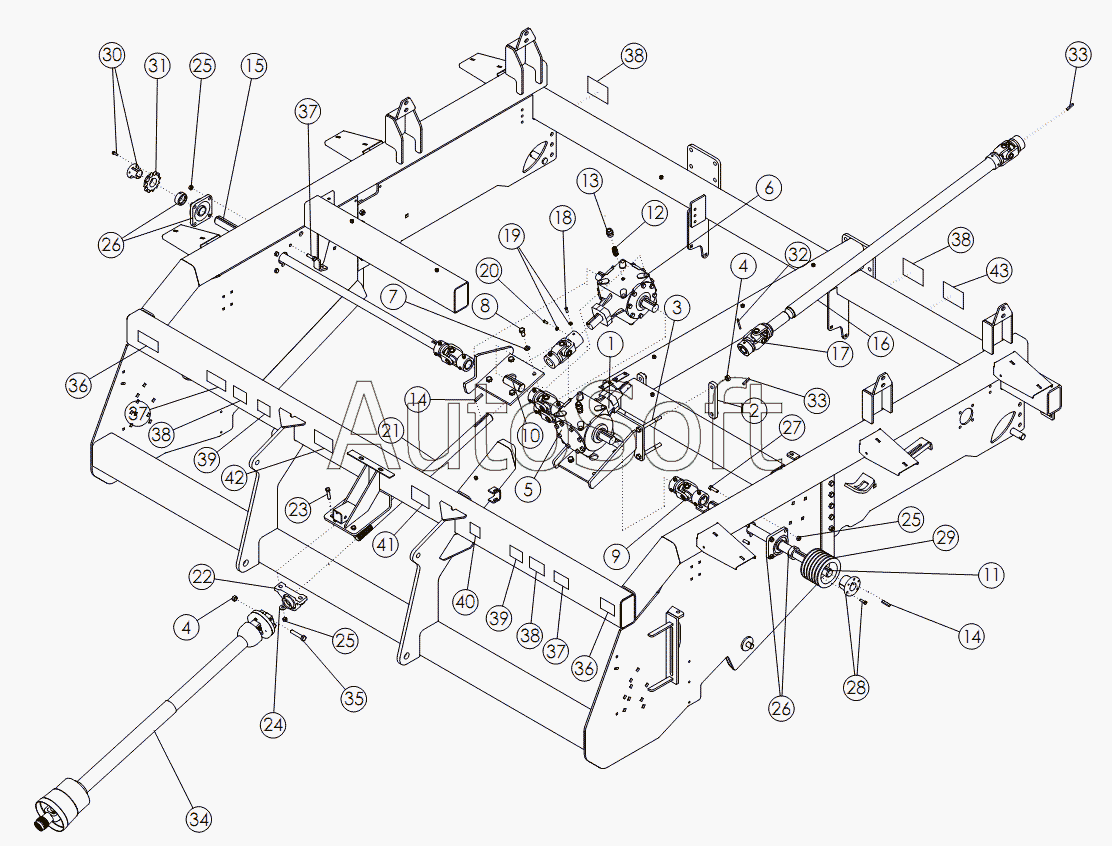

Каталог запасных частей к технике: Amity Wic Harvester 6 row 22s (2011). Центральный привод
34
25
25
25
26
26
27
28
29
30
31
32
33
33
24
35
36
36
37
37
37
38
38
38
38
39
39
40
41
42
43
13
2
3
4
4
5
6
7
8
9
10
11
12
1
14
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 51480 | 5***0 | Карданный вал от BOM | |
| 53668 | 5***8 | Шкив | |
| 56647 | 5***7 | Шкив | |
| 1 | 6***4 | Кронштейн крепления | |
| 2 | 6***4 | Пластина | |
| 3 | 1***4 | Болт | |
| 4 | 1***5 | NUT-TOPLOCK: .63 NC GR5 ZP | |
| 5 | 6***7 | Редуктор | |
| 6 | 6***6 | Редуктор | |
| 7 | 1***3 | WASHER-LOCK: .63 ZP | |
| 8 | 1***9 | BOLT-HEX: .63 X 1.25 NC GR5 ZP | |
| 9 | 5***2 | Карданное соединение | |
| 10 | 5***4 | Валик | |
| 11 | 5***5 | Вал | |
| 12 | 6***8 | Сапун 1 | |
| 13 | 5***0 | Сапун 2 | |
| 14 | 5***2 | KEY .38 X .38 X 2.00 | |
| 15 | 5***9 | Вал | |
| 16 | 5***4 | Длинный карданный вал | |
| 17 | 5***5 | Универсальный комплект | |
| 18 | 1***9 | SCREW-SET: C-P .38 X 1.00 NC GR8 | |
| 19 | 1***9 | NUT-JAM: .38 NC GR2 ZP | |
| 20 | 1***8 | SCREW-SET: C-P .38 X .75 NC GR8 | |
| 21 | 5***5 | Вал | |
| 22 | 5***5 | BEARING-PILLOW 1-3/4 | |
| 23 | 1***8 | BOLT-HEX: .50 X 2.25 NC GR5 ZP | |
| 24 | 1***3 | WASHER-FLAT: .50 ZP | |
| 25 | 1***1 | NUT-TOPLOCK: .50 NC GR5 ZP | |
| 26 | 5***4 | BEARING-FLANGE 1.75 | |
| 27 | 1***8 | BOLT-HEX: .50 X 1.75 NC GR5 ZP | |
| 28 | 5***5 | Переходная коническая втулка | |
| 29 | 5***6 | Шкив | |
| 30 | 5***1 | Переходная коническая втулка | |
| 31 | 6***4 | Звездочка | |
| 32 | 5***9 | PIN - ROLL: 25 X 275 NP | |
| 33 | 5***6 | Шпонка | |
| 34 | 5***1 | Карданный вал от BOM | |
| 35 | 1***4 | Болт | |
| 36 | 6***7 | DECAL-DANGER | |
| 37 | 5***4 | DECAL-WARNING | |
| 38 | 5***8 | DECAL DANGER | |
| 39 | 5***9 | DECAL-DANGER | |
| 40 | 6***6 | DECAL - ENGAGE PTO | |
| 41 | 6***4 | DECAL-WARNING | |
| 42 | 5***7 | DECAL - DANGER | |
| 43 | 5***4 | DECAL - CAUTION |
