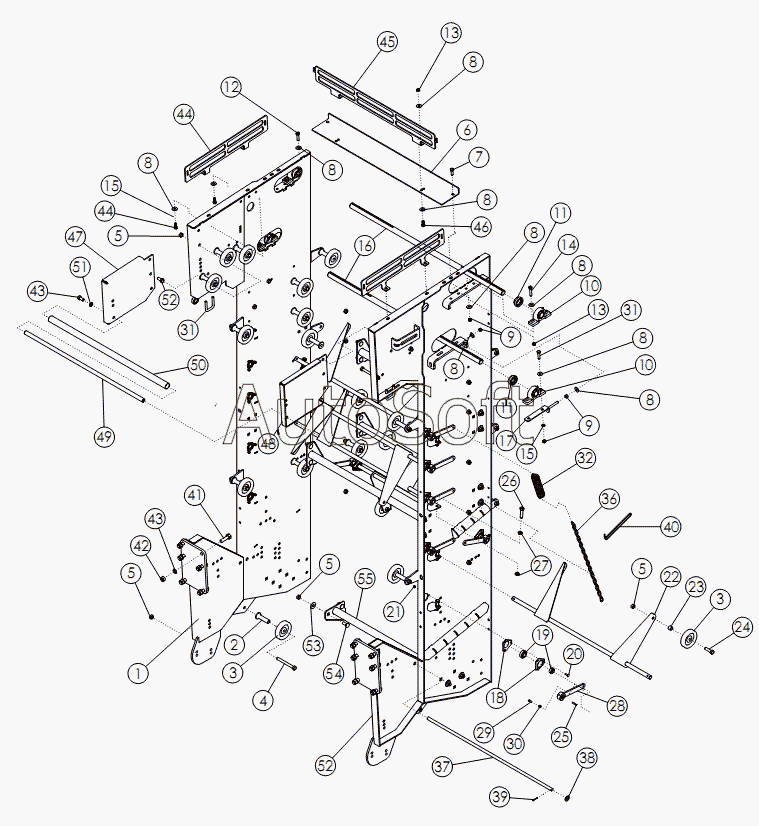

Каталог запасных частей к технике: Amity Wic Harvester 6 row 22s (2011). Задний транспортер очиститель
42
29
30
31
31
32
33
34
35
36
37
38
39
40
41
28
43
43
43
44
44
45
46
47
48
49
50
51
52
53
54
55
15
15
2
3
3
4
5
5
5
5
6
7
8
8
8
8
8
8
8
8
8
9
9
10
10
11
11
12
13
13
14
1
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***2 | WLDMT - REAR SCRUB PANEL RH | |
| 2 | 6***2 | Стойка ролика | |
| 3 | 5***5 | Ролик 5 | |
| 4 | 1***8 | Болт 63x6.00 NC GR5 ZP | |
| 5 | 1***5 | NUT-TOPLOCK: .63 NC GR5 ZP | |
| 6 | 5***6 | Полка | |
| 7 | 1***6 | BOLT-HEX: .50 X 1.25 NC GR5 ZP | |
| 8 | 1***3 | WASHER-FLAT: .50 ZP | |
| 9 | 1***7 | NUT-HEX | |
| 10 | 5***5 | BEARING-PILLOW 1-3/4 | |
| 11 | 5***2 | SEAL PROTECTOR 1.75 | |
| 12 | 1***9 | BOLT-HEX: .50 X 2.00 NC GR5 ZP | |
| 13 | 1***1 | NUT-TOPLOCK: .50 NC GR5 ZP | |
| 14 | 1***0 | Болт | |
| 15 | 1***1 | WASHER-LOCK | |
| 16 | 6***0 | Вал | |
| 17 | 6***5 | Пластина | |
| 18 | 5***5 | Гнездо подшипника | |
| 19 | 5***4 | Подшипник | |
| 20 | 1***5 | Болт 31x1.00 NC GR5 ZP | |
| 21 | 1***0 | NUT-TOPLOCK: .31 NC GR5 ZP | |
| 22 | 5***1 | Натяжитель | |
| 23 | 6***3 | Втулка | |
| 24 | 1***6 | BOLT-HEX: .63 X 2.25 NC GR5 ZP | |
| 25 | 5***8 | Шпонка 25x25x1.38 | |
| 26 | 1***3 | Болт 63x2.50 NC GR5 ZP | |
| 27 | 1***9 | NUT-JAM: .63 NC GR2 ZP | |
| 28 | 5***8 | Рычаг | |
| 29 | 5***3 | Установочный винт | |
| 30 | 1***9 | NUT-JAM: .38 NC GR2 ZP | |
| 31 | 6***8 | U-BOLT .50 X 3 X 2.06 X 3 | |
| 32 | 5***9 | Пружина | |
| 33 | 5***7 | Цепочка | |
| 34 | 5***8 | Цепочка | |
| 35 | 5***9 | Цепочка | |
| 36 | 5***0 | Цепочка | |
| 37 | 6***6 | Распорка | |
| 38 | 1***4 | WASHER-FLAT SAE .75 ZP | |
| 39 | 1***4 | PIN-COTTER .16 X 1.50 ZP | |
| 40 | 1***8 | Стяжка | |
| 41 | 1***8 | BOLT-HEX: .75 X2.50 NC GR5 ZP | |
| 42 | 1***0 | NUT-TOPLOCK: .75 NC GR5 ZP | |
| 43 | 1***9 | BOLT-HEX: .63 X 1.25 NC GR5 ZP | |
| 44 | 7***7 | PLATE - SCRUB EXT - SIDE | |
| 45 | 5***8 | Решетка задняя | |
| 46 | 1***7 | BOLT-HEX | |
| 47 | 5***5 | Боковина правая | |
| 48 | 5***8 | Боковина левая | |
| 49 | 5***4 | Труба | |
| 50 | 5***3 | Пластиковый чехол | |
| 51 | 1***3 | WASHER-LOCK: .63 ZP | |
| 52 | 3***1 | WLDMT - REAR SCRUB PANEL LH | |
| 53 | 1***4 | WASHER-FLAT: .63 ZP | |
| 54 | 7***3 | BOLT-HEX: .63 X 1.50 NC GR5 ZP | |
| 55 | 3***3 | WLDMT - CROSS TUBE |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
