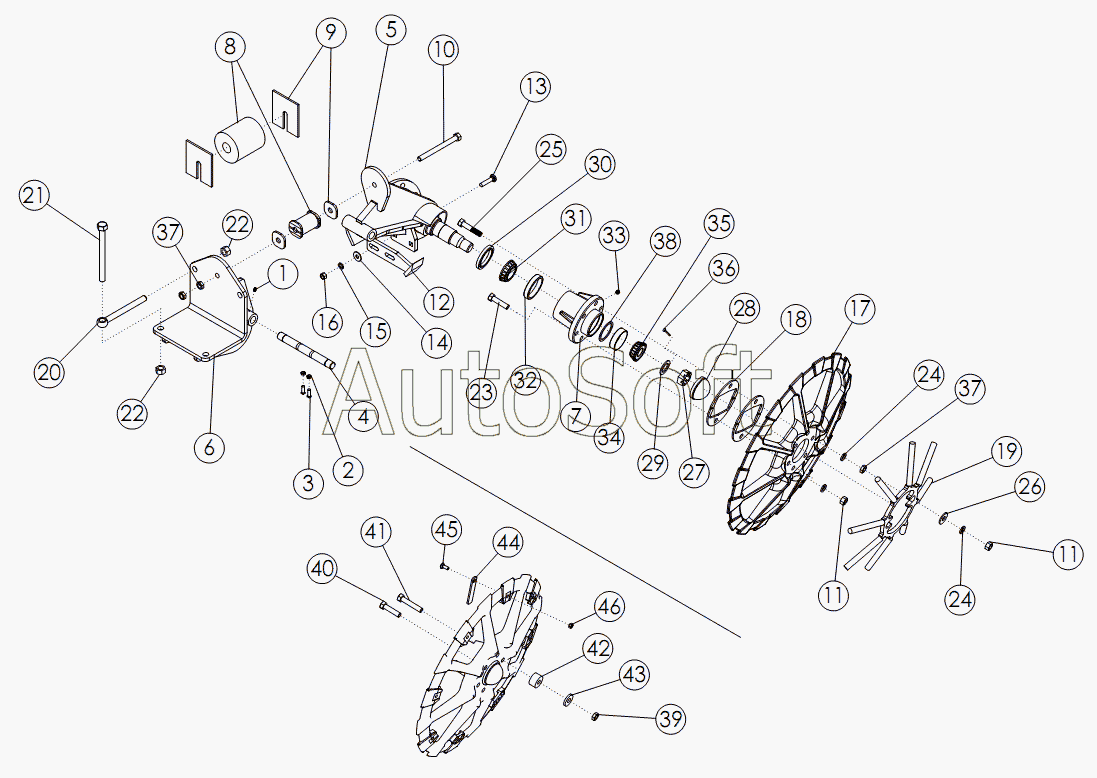

Каталог запасных частей к технике: Amity Wic Harvester 6 row 22s (2011). Копач
35
23
24
24
25
26
27
28
29
30
31
32
33
34
22
22
36
37
37
38
39
40
41
42
43
44
45
46
11
11
2
3
4
5
6
7
8
9
10
1
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 50139 | 5***9 | Регулировочная пластина | |
| 51542 | 5***2 | BUMPER - RUBBER | |
| 69857 | 6***7 | LIFTER WHEEL HARD | |
| 1 | 1***8 | ZERK-GREASE | |
| 2 | 1***9 | NUT-JAM: .38 NC GR2 ZP | |
| 3 | 5***3 | Установочный винт | |
| 4 | 6***6 | Ось | |
| 5 | 6***5 | WLDMT - SP LIFTER STRUT STD | |
| 6 | 5***6 | Базовый угольник крепления | |
| 7 | 6***5 | Ступица колеса | |
| 8 | 5***4 | Проставка | |
| 9 | 5***7 | Шайба | |
| 10 | 1***1 | Болт | |
| 11 | 1***8 | NUT-HEX: .63 NC GR2 ZP | |
| 12 | 6***9 | WLDMT - SCRAPER | |
| 13 | 6***5 | Болт | |
| 14 | 1***3 | WASHER-FLAT: .50 ZP | |
| 15 | 1***1 | WASHER-LOCK | |
| 16 | 1***7 | NUT-HEX | |
| 17 | 6***5 | LIFTER WHEEL MACHINED | |
| 18 | 5***7 | Проставка | |
| 19 | 6***0 | Ромашка на копач | |
| 20 | 6***5 | Болт с проушиной | |
| 21 | 6***6 | Болт | |
| 22 | 1***0 | NUT-TOPLOCK | |
| 23 | 1***3 | Болт 63x2.50 NC GR5 ZP | |
| 24 | 1***3 | WASHER-LOCK: .63 ZP | |
| 25 | 6***5 | BOLT-HEX: .63 X 3.25 NC GR5 ZP | |
| 26 | 1***4 | WASHER-FLAT: .63 ZP | |
| 27 | 1***7 | Гайка стопорная | |
| 28 | 6***4 | Колпачок ступицы копача | |
| 29 | 1***5 | Шайба | |
| 30 | 5***2 | Сальник | |
| 31 | 5***4 | Подшипник ступицы копача | |
| 32 | 5***6 | Наружная обойма подшипника | |
| 33 | 1***6 | ZERK-GREASE: .13 NPT | |
| 34 | 5***5 | Наружная обойма подшипника | |
| 35 | 5***3 | Подшипник ступицы копача | |
| 36 | 6***2 | Шплинт 25x3.00 NP | |
| 37 | 1***9 | NUT-JAM: .63 NC GR2 ZP | |
| 38 | 6***4 | RACE - SPACER | |
| 39 | 1***5 | NUT-TOPLOCK: .63 NC GR5 ZP | |
| 40 | 1***0 | BOLT-HEX .63 X 3.50 NC GR5 ZP | |
| 41 | 1***5 | BOLT - HEX: 63 X 450 NC GR5 ZP | |
| 42 | 5***5 | BUSHING | |
| 43 | 5***2 | WASHER - FLAT: 63 GR8 ZP | |
| 44 | 3***7 | PLATE - LIFTER WHEEL FILLER | |
| 45 | 5***8 | BOLT-CRG .38 X 1.00 NC GR5 ZP | |
| 46 | 1***9 | NUT-TOPLOCK: .38 NC GR5 ZP |
