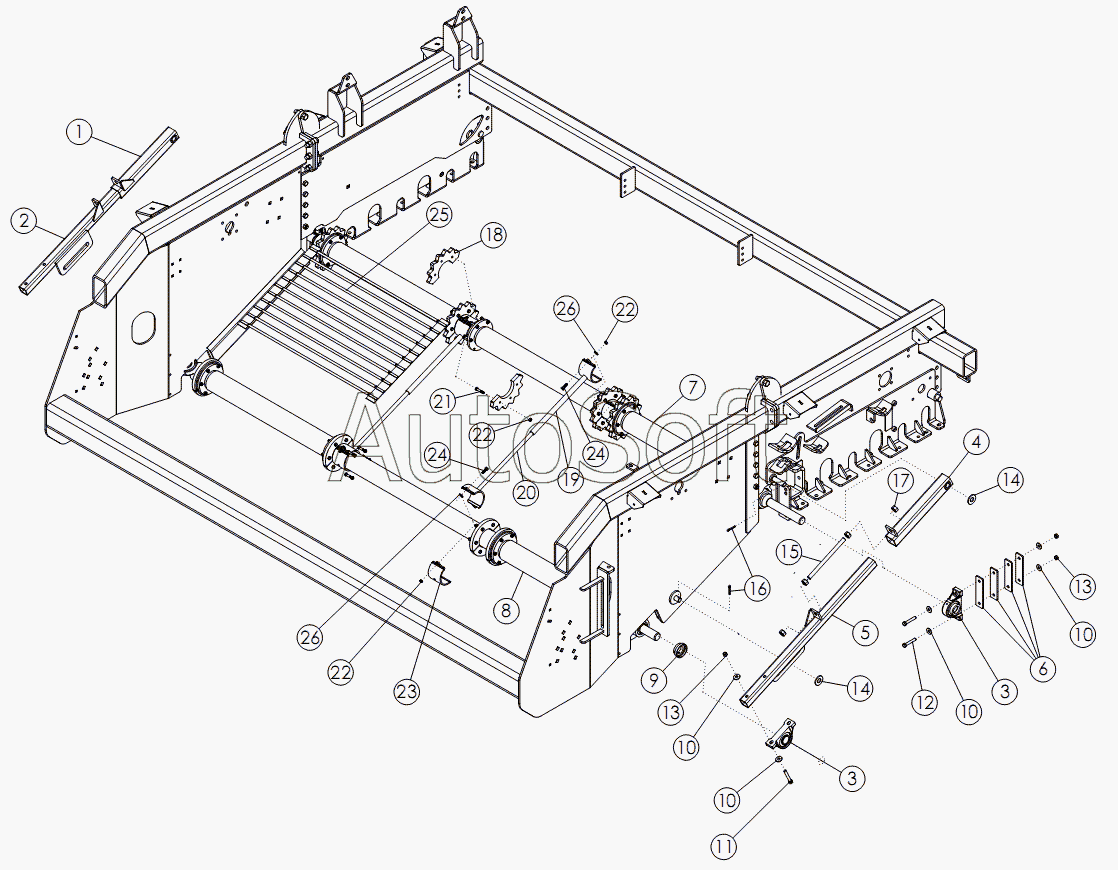

Каталог запасных частей к технике: Amity Wic Harvester 6 row 22s (2011). Продольный транспортер-очиститель
1
2
3
3
4
5
6
7
8
9
10
10
10
10
11
12
13
13
14
14
15
16
17
18
19
20
21
22
22
22
23
24
24
25
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***3 | Труба наружная правая | |
| 2 | 5***8 | Труба внутренняя регулировочная | |
| 3 | 5***5 | BEARING-PILLOW 1-3/4 | |
| 4 | 5***2 | Труба наружная левая | |
| 5 | 5***7 | Труба внутренняя регулировочная | |
| 6 | 5***2 | Регулировочные пластины | |
| 7 | 6***2 | Вал верхний | |
| 8 | 6***4 | Вал нижний | |
| 9 | 5***2 | SEAL PROTECTOR 1.75 | |
| 10 | 1***3 | WASHER-FLAT: .50 ZP | |
| 11 | 1***4 | Болт | |
| 12 | 1***1 | BOLT-HEX: .50 X 3.00 NC GR5 ZP | |
| 13 | 1***1 | NUT-TOPLOCK: .50 NC GR5 ZP | |
| 14 | 1***5 | WASHER-FLAT: 1.00 ZP | |
| 15 | 5***8 | Регулировочная шпилька | |
| 16 | 1***4 | PIN-COTTER: .25 X 2.00 ZP | |
| 17 | 1***0 | NUT-HEX: .75 NC GR2 ZP | |
| 18 | 6***1 | SPROCKET - SPLIT COUNTERBORE | |
| 19 | 6***2 | Труба | |
| 20 | 6***1 | Пруток | |
| 21 | 1***3 | BOLT-HEX: .38 X 1.75 NC GR5 ZP | |
| 22 | 1***9 | NUT-TOPLOCK: .38 NC GR5 ZP | |
| 23 | 6***9 | Скоба | |
| 24 | 6***1 | BOLT - HEX: 38 X 125 NC GR8 ZP | |
| 25 | 5***0 | BELT 1/2 X 42 X 56MM 48LPR | |
| 26 | 1***8 | Шайба |
