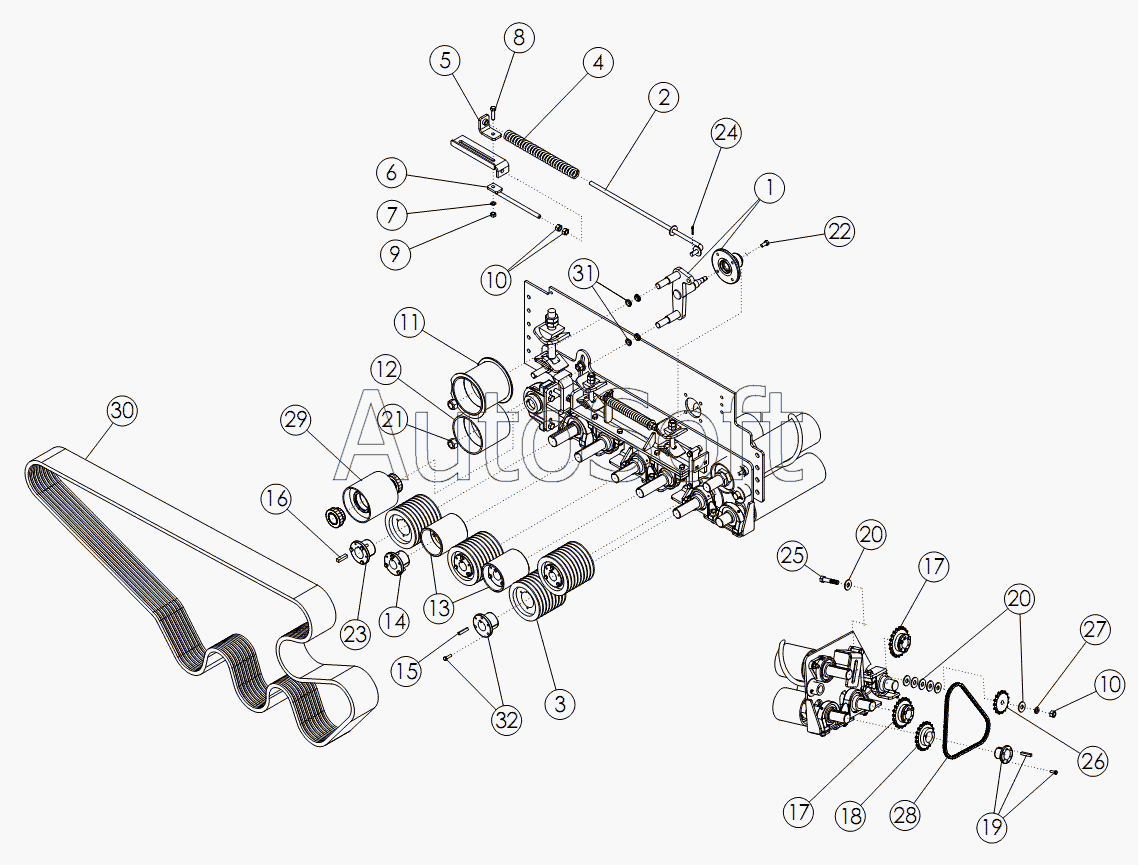

Каталог запасных частей к технике: Amity Wic Harvester 6 row 30w (2011). CLEANING ROLL DRIVE
17
17
32
31
30
29
28
27
26
25
24
23
22
21
20
20
19
18
1
16
15
14
13
12
11
10
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***2 | Натяжитель в сборе | |
| 2 | 5***1 | Направляющая | |
| 3 | 5***0 | SHEAVE 8B62Q | |
| 4 | 5***3 | Пружина | |
| 5 | 5***8 | Угольник | |
| 6 | 5***7 | Натяжная шпилька | |
| 7 | 1***1 | WASHER-LOCK | |
| 8 | 1***9 | BOLT-HEX: .50 X 2.00 NC GR5 ZP | |
| 9 | 1***7 | NUT-HEX | |
| 10 | 1***8 | NUT-HEX: .63 NC GR2 ZP | |
| 11 | 5***5 | WLDMT - IDLER | |
| 12 | 5***5 | TIGHTENER IDLER | |
| 13 | 5***8 | WLDMT - PULLEY 8R | |
| 14 | 5***5 | Переходная коническая втулка | |
| 15 | 5***2 | KEY .38 X .38 X 2.00 | |
| 16 | 5***5 | Шпонка 50х.50х2.0 | |
| 17 | 5***9 | Звездочка | |
| 18 | 6***6 | Звёздочка | |
| 19 | 5***1 | Переходная коническая втулка | |
| 20 | 1***4 | WASHER-FLAT: .63 ZP | |
| 21 | 1***9 | NUT-TOPLOCK: 1.00 NC GR5 ZP | |
| 22 | 1***8 | BOLT-HEX .50 X 1.00 NF GR5 ZP | |
| 23 | 5***8 | HUB Q2 200 | |
| 24 | 1***7 | Шплинт | |
| 25 | 1***4 | BOLT-HEX: .63 X 3.00 NC GR5 ZP | |
| 26 | 5***1 | Натяжная звездочка | |
| 27 | 1***3 | WASHER-LOCK: .63 ZP | |
| 28 | 5***5 | Роликовая цепь | |
| 29 | 5***9 | ASSY - IDLER PULLEY 8R | |
| 30 | 6***4 | V - BELT 8B195 | |
| 31 | 5***0 | Втулка | |
| 32 | 5***3 | HUB Q2 175 |
