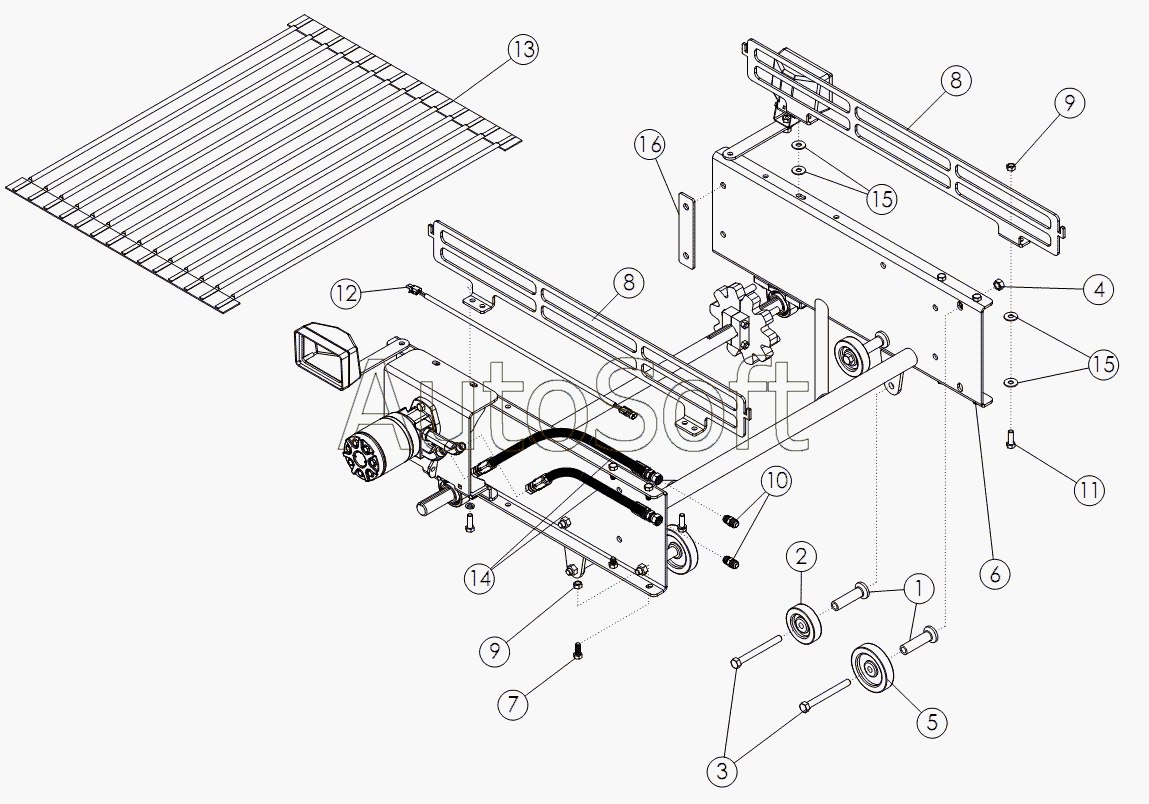

Каталог запасных частей к технике: Amity Wic Harvester 6 row 30w (2011). BOOM EXTENSION 50MM/56MM (OPTIONAL)
9
9
16
15
15
14
13
13
12
11
10
1
8
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***2 | Стойка ролика | |
| 2 | 5***4 | Ролик | |
| 3 | 1***8 | Болт 63x6.00 NC GR5 ZP | |
| 4 | 1***5 | NUT-TOPLOCK: .63 NC GR5 ZP | |
| 5 | 5***5 | Ролик 5 | |
| 6 | 6***8 | WLDMT - BOOM EXTENSION | |
| 7 | 1***6 | BOLT-HEX: .50 X 1.25 NC GR5 ZP | |
| 8 | 5***8 | Решетка задняя | |
| 9 | 1***1 | NUT-TOPLOCK: .50 NC GR5 ZP | |
| 10 | 5***4 | FTG - ADAPTER: 8MJ - 8MJ | |
| 11 | 1***7 | BOLT-HEX | |
| 12 | 6***7 | HARNESS - EXTENSION: 32 2 WIRE | |
| 13 | 6***6 | BELT - 56MM: 50 X 42 X 27LPR | |
| 13 | 6***7 | BELT - 50MM: 50 X 42 X 30LPR | |
| 14 | 5***6 | Гидрошланг | |
| 15 | 1***3 | WASHER-FLAT: .50 ZP | |
| 16 | 6***0 | PLATE - BOOM SUPPORT SPACER |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
