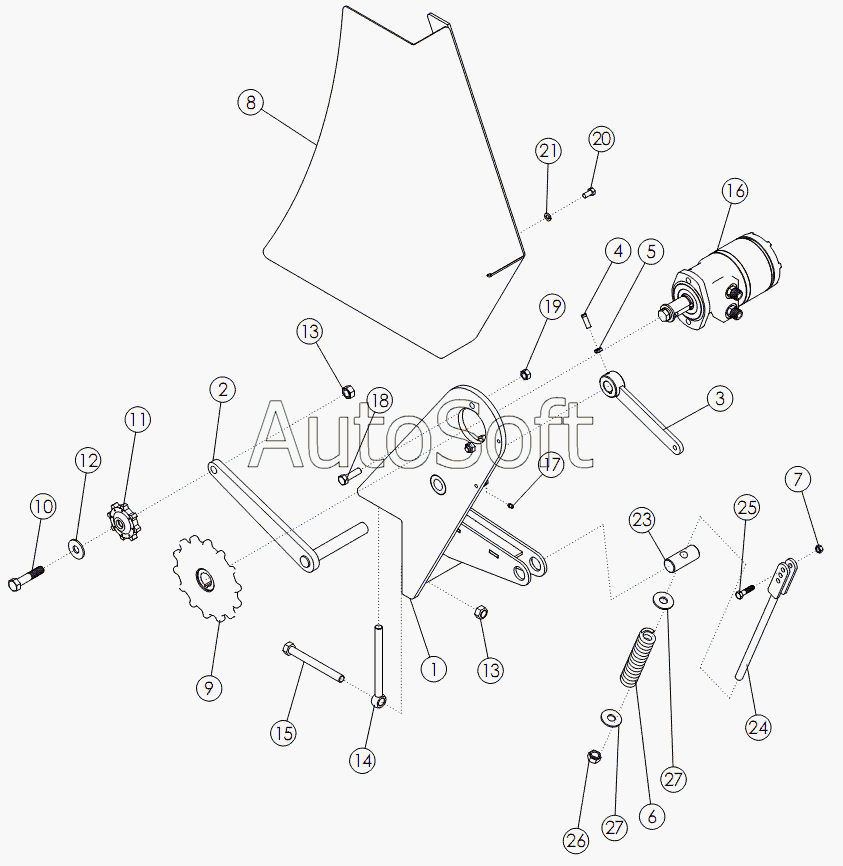

Каталог запасных частей к технике: Amity Wic Harvester 6 row 30w (2011). WHEEL DRIVE
14
27
27
26
25
24
23
21
20
19
18
17
16
15
1
13
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***8 | WLDMT-MOTOR MOUNT | |
| 2 | 5***4 | WLDMT-IDLER ARM | |
| 3 | 5***8 | Рычаг | |
| 4 | 5***3 | Установочный винт | |
| 5 | 1***9 | NUT-JAM: .38 NC GR2 ZP | |
| 6 | 6***5 | SPRING | |
| 7 | 1***9 | NUT-TOPLOCK: .38 NC GR5 ZP | |
| 8 | 5***0 | WLDMT-CHAIN GUARD | |
| 9 | 5***8 | WLDMT-DRIVE SPROCKET | |
| 10 | 1***4 | BOLT-HEX: .63 X 3.00 NC GR5 ZP | |
| 11 | 5***9 | SPROCKET-IDLER | |
| 12 | 1***4 | WASHER-FLAT: .63 ZP | |
| 13 | 1***5 | NUT-TOPLOCK: .63 NC GR5 ZP | |
| 14 | 5***5 | EYEBOLT: .63 X 7.50 ZP | |
| 15 | 1***8 | Болт 63x6.00 NC GR5 ZP | |
| 16 | 5***7 | MOTOR - HYDRAULIC 206INA3/REV | |
| 17 | 1***8 | ZERK-GREASE | |
| 18 | 1***8 | BOLT-HEX: .50 X 1.75 NC GR5 ZP | |
| 19 | 1***1 | NUT-TOPLOCK: .50 NC GR5 ZP | |
| 20 | 1***9 | BOLT-HEX: .38 X .75 NC GR5 ZP | |
| 21 | 1***6 | WASHER-LOCK: .38 ZP | |
| 22 | 5***5 | CHAIN-WHEEL DRIVE | |
| 23 | 6***4 | SHAFT-PIVOT | |
| 24 | 6***3 | SHAFT-ZP | |
| 25 | 1***2 | BOLT-HEX: .38 X 1.50 NC GR5 ZP | |
| 26 | 1***2 | NUT-NYLOCK .63 NC GR6 ZP | |
| 27 | 1***4 | WASHER-FLAT: SAE .63 ZP |
