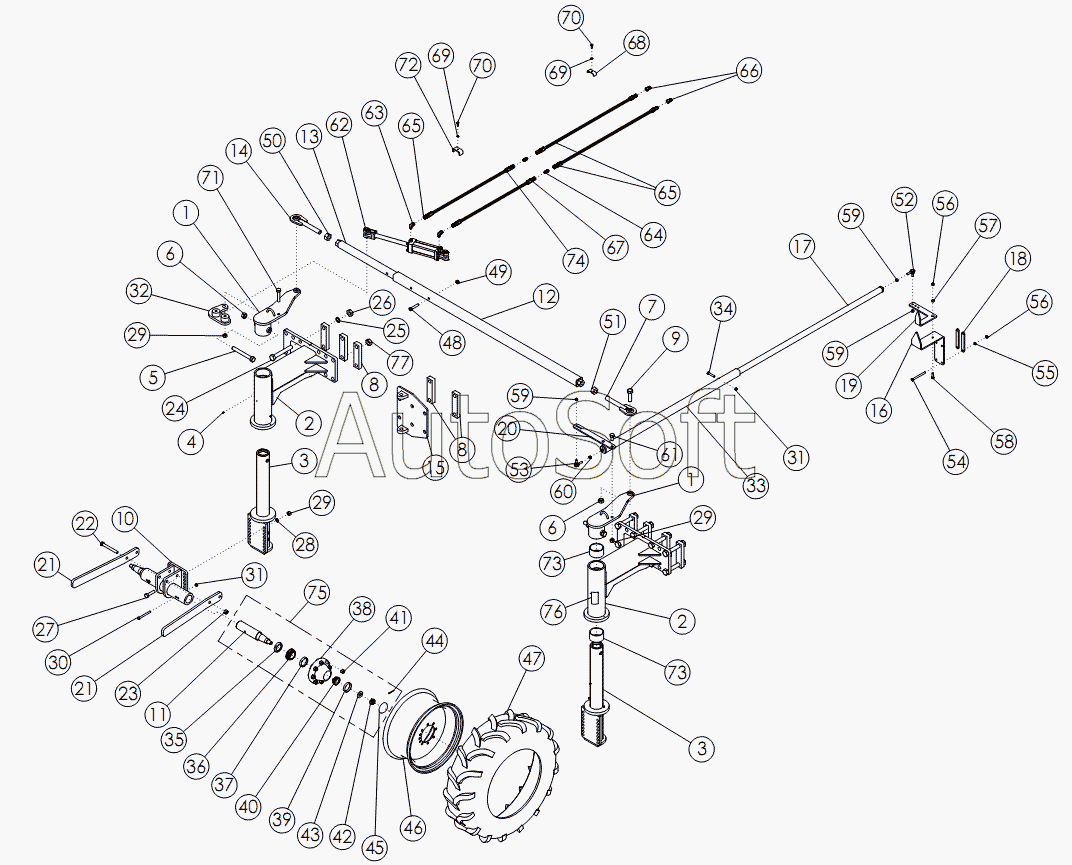

Каталог запасных частей к технике: Amity Wic Harvester 6 row 30w (2011). STEERABLE REAR STRUTS
48
57
56
56
55
54
53
52
51
50
49
58
47
47
46
45
44
43
42
41
40
67
76
75
74
73
73
72
71
70
70
69
69
68
39
66
65
65
64
63
62
61
60
59
59
59
11
19
19
18
17
16
15
14
13
12
20
10
9
8
8
7
6
6
5
4
3
3
2
2
29
29
29
38
37
36
35
34
33
32
31
31
30
1
1
28
27
26
25
24
23
22
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***0 | WLDMT - STEERING ARM | |
| 2 | 6***5 | WLDMT - STEERING HOUSING | |
| 3 | 5***8 | WLDMT - KING PIN | |
| 4 | 1***8 | ZERK-GREASE | |
| 5 | 1***6 | BOLT-HEX: 1.00 X 8.50 NC GR8 ZP | |
| 6 | 1***9 | NUT-TOPLOCK: 1.00 NC GR5 ZP | |
| 7 | 5***6 | WLDMT-TIE ROD END RH | |
| 8 | 6***3 | Пластина | |
| 9 | 1***6 | BOLT - HEX: 100 X 350 NC GR8 ZP | |
| 10 | 6***2 | WLDMT - MOUNT STANDARD AND 24 | |
| 11 | 5***4 | SPINDLE | |
| 12 | 5***4 | WLDMT - TIE ROD EXTENSION | |
| 13 | 5***1 | WLDMT - TIE ROD | |
| 14 | 5***3 | WLDMT-TIE ROD END LH | |
| 15 | 6***8 | WLDMT - CYLINDER MOUNT STEERABLE | |
| 16 | 5***8 | MOUNT - INDICATOR | |
| 17 | 5***2 | WLDMT - TIE ROD | |
| 18 | 5***9 | BAR - BOLTING | |
| 19 | 5***8 | INDICATOR LH | |
| 19 | 6***1 | INDICATOR RH | |
| 20 | 6***0 | ARM - STEERING INDICATOR | |
| 21 | 5***5 | SCRAPER | |
| 22 | 1***8 | BOLT-HEX: .75 X 6.50 NC GR5 ZP | |
| 23 | 1***0 | NUT-TOPLOCK | |
| 24 | 6***5 | Болт 1.13x8.00 NC GR8 ZP | |
| 25 | 6***7 | Гровер | |
| 26 | 6***6 | Гайка 1.13 NC GR2 ZP | |
| 27 | 1***9 | BOLT-HEX: .75 X 3.00 NC GR5 ZP | |
| 28 | 1***1 | WASHER-LOCK: .75 ZP | |
| 29 | 1***0 | NUT-HEX: .75 NC GR2 ZP | |
| 30 | 1***8 | BOLT-HEX: .50 X 5.00 NCGR5 ZP | |
| 31 | 1***1 | NUT-TOPLOCK: .50 NC GR5 ZP | |
| 32 | 5***3 | PLATE | |
| 33 | 5***3 | WLDMT - TIE ROD EXTENSION | |
| 34 | 1***0 | Болт | |
| 35 | 5***9 | SEAL | |
| 36 | 5***1 | BEARING CONE INNER | |
| 37 | 5***2 | BEARING CUP INNER | |
| 38 | 5***3 | HUB-WHEEL 8-BOLT | |
| 39 | 5***3 | BEARING CUP-INNER | |
| 40 | 5***0 | BEARING CONE OUTER | |
| 41 | 5***5 | NUT-WHEEL: .63-18NF | |
| 42 | 1***6 | NUT-SPINDLE | |
| 43 | 1***8 | WASHER-FLAT: SAE 1.00 GR8 YZP | |
| 44 | 1***7 | PIN-COTTER | |
| 45 | 5***4 | CAP-HUB | |
| 46 | 5***3 | WHEEL W10 X 24 8 BOLT | |
| 47 | 5***6 | TIRE 11.2-24 10 PLY R1 | |
| 47 | 6***3 | TUBE-REPAIR 11.2-24 | |
| 48 | 1***4 | Болт | |
| 49 | 1***8 | NUT-HEX: .63 NC GR2 ZP | |
| 50 | 1***9 | NUT-HEX: 1.25 NC GR2 LH ZP | |
| 51 | 1***1 | NUT-HEX: 1.25 NC GR2 ZP | |
| 52 | 5***0 | BALL JOINT ROD END 1/2 - 20NF RH | |
| 53 | 5***1 | BALL JOINT ROD END 1/2 - 20NF LH | |
| 54 | 1***0 | BOLT-HEX .50 x 5.50 NC GR5 ZP | |
| 55 | 1***1 | WASHER-LOCK | |
| 56 | 1***7 | NUT-HEX | |
| 57 | 5***4 | BUSHING - INDICATOR REAR STRUT | |
| 58 | 1***7 | BOLT-HEX | |
| 59 | 5***5 | NUT - HEX: 50 NF GR5 ZP RH | |
| 60 | 5***6 | NUT - HEX: 50 NF GR5 ZP LH | |
| 61 | 5***7 | BOLT-HEX .75 X 1.50 NC GR5 ZP | |
| 62 | 5***0 | CYLINDER HYDRAULIC 3 X 8 | |
| 63 | 5***0 | FTG-ELBOW: 8MB-8MJ-90 | |
| 64 | 5***4 | FTG - ADAPTER: 8MJ - 8MJ | |
| 65 | 3***3 | HOSE: .50 X 108 8MB-8FJX | |
| 66 | 3***0 | PIONEER TIP 8015-15P | |
| 67 | 5***7 | HOSE .50 X 172 8FJX-8FJX | |
| 68 | 5***4 | CLAMP .50 ZP | |
| 69 | 1***6 | WASHER-LOCK: .38 ZP | |
| 70 | 1***0 | BOLT-HEX: .38 X 1.00 NC GR5 ZP | |
| 71 | 1***5 | BOLT-HEX .75 X 4.00 NC GR5 ZP | |
| 72 | 6***3 | CLAMP 75 ZP | |
| 73 | 5***5 | BUSHING - BORED 45 X 4025 | |
| 74 | 5***8 | Шланг гидравлический 50x182 | |
| 75 | 5***7 | ASSY HUB AND SPINDLE | |
| 76 | 5***8 | DECAL-CAUTION |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
