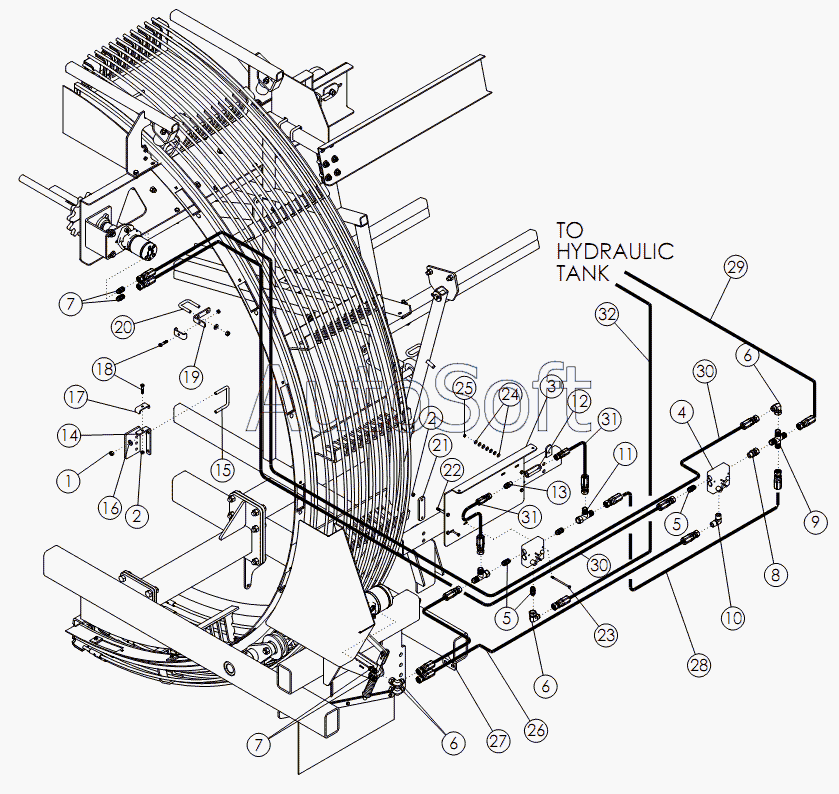

Каталог запасных частей к технике: Amity Wic Harvester 6 row 30w (2011). SELF-CONTAINED HYDRAULIC SYSTEM
26
18
19
20
21
22
23
24
25
17
27
28
29
30
30
31
31
32
1
16
15
14
13
12
11
10
9
8
7
7
6
6
6
5
5
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | NUT-TOPLOCK: .50 NC GR5 ZP | |
| 2 | 1***9 | NUT-TOPLOCK: .38 NC GR5 ZP | |
| 3 | 5***0 | BRACKET-FLOW CONTROL | |
| 4 | 5***5 | VALVE - FLOW CONTROL - 3/4 FP | |
| 5 | 5***2 | FTG - ADAPTER: 12MP - 12MJ | |
| 6 | 5***1 | FTG-ELBOW: 12MJ-12FJX-90 | |
| 7 | 5***3 | FTG - ADAPTER: 10MB - 12MJ | |
| 8 | 6***9 | FTG-ADAPTER: 12MP-12FJX | |
| 9 | 6***0 | FTG-CROSS: 12MJ | |
| 10 | 5***4 | Фитинг | |
| 11 | 5***8 | FTG - TEE: 12MJ - 12FJX - 12MJ | |
| 12 | 5***0 | VALVE-CHECK: 10MJ-10FB | |
| 13 | 6***9 | FTG-ADAPTER 10MB-10MJ | |
| 14 | 5***2 | BRACKET - HOSE ZP | |
| 15 | 5***3 | Стремянка | |
| 16 | 1***4 | WASHER-FLAT | |
| 17 | 5***4 | CLAMP .50 ZP | |
| 18 | 1***3 | BOLT-HEX: .38 X 1.75 NC GR5 ZP | |
| 19 | 5***4 | BRACKET - HOSE ZP | |
| 20 | 5***7 | U - BOLT: 50 X 3 X 2 X 3 | |
| 21 | 5***1 | BRACKET - BOLT PLATE | |
| 22 | 1***9 | Болт | |
| 23 | 5***8 | BOLT-HEX: .25 X 5.00 NC GR5 | |
| 24 | 1***6 | WASHER-FLAT: .25 ZP | |
| 25 | 1***6 | NUT-TOPLOCK | |
| 26 | 5***1 | HOSE: 75 X 060 12FJX-12FJX | |
| 27 | 6***2 | HOSE: .75 X 38 12FJX-12FJX | |
| 28 | 6***8 | HOSE: .75 X 21 12FJX-12FJX | |
| 29 | 5***2 | HOSE: .75 X 208 12FJX-12FJX | |
| 30 | 5***5 | HOSE: .75 X 180 12FJX-12FJX | |
| 31 | 6***0 | HOSE: .50 X 14 10FJX-12FJX | |
| 32 | 5***1 | HOSE: .75 X 224 12FJX-12FJX | |
| 33 | 5***9 | HOSE: .75 X 113 12FJX-12FJX |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
