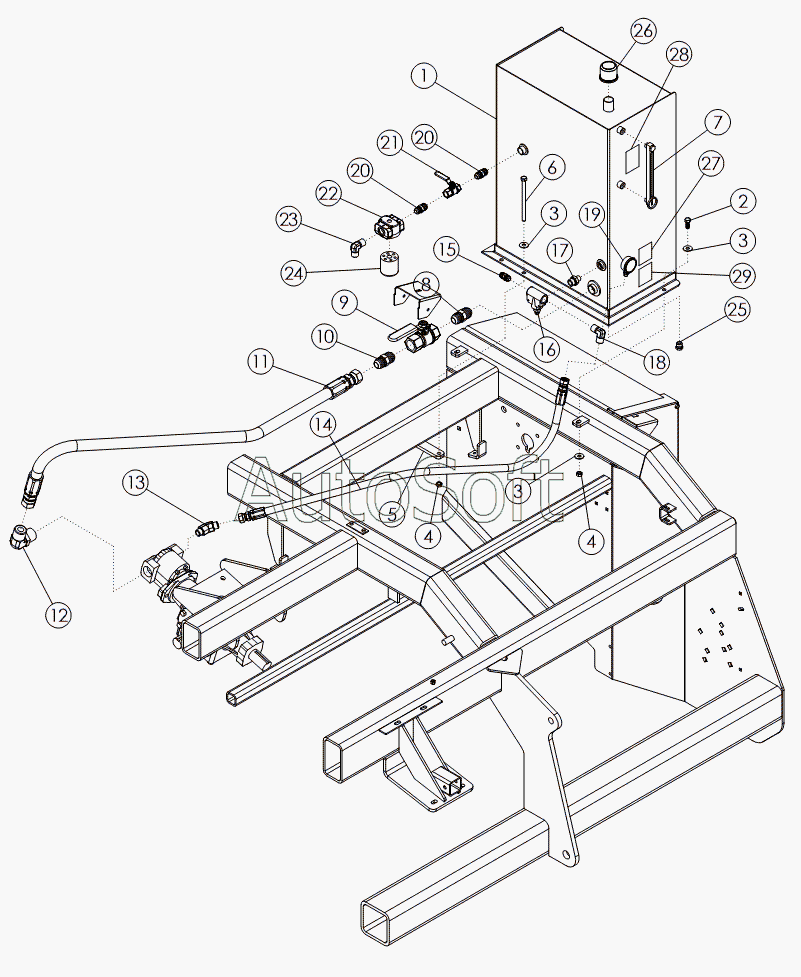

Каталог запасных частей к технике: Amity Wic Harvester 6 row 30w (2011). HYDRAULIC TANK
15
29
28
27
26
25
24
23
22
21
20
20
19
18
17
16
1
14
13
12
11
10
9
8
7
6
5
4
4
3
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***9 | Гидробак | |
| 2 | 1***6 | BOLT-HEX: .50 X 1.25 NC GR5 ZP | |
| 3 | 1***3 | WASHER-FLAT: .50 ZP | |
| 4 | 1***1 | NUT-TOPLOCK: .50 NC GR5 ZP | |
| 5 | 5***4 | Пластина | |
| 6 | 1***4 | BOLT-HEX | |
| 7 | 5***4 | Указатель уровня масла | |
| 8 | 5***8 | Фитинг | |
| 9 | 5***9 | Кран | |
| 10 | 6***9 | Фитинг | |
| 11 | 6***3 | HOSE: 125 X 084 20FJX - 20FJX | |
| 12 | 5***0 | FTG - ELBOW: 24MB - 20MJ - 90 | |
| 13 | 6***2 | FTG - ELBOW: 16MB - 12MJ - 45 | |
| 14 | 6***1 | HOSE: .75 X 082 12FJX-12FJX | |
| 15 | 5***2 | FTG - ADAPTER: 12MP - 12MJ | |
| 16 | 5***0 | VALVE - RELIEF | |
| 17 | 5***6 | FTG - ADAPTER: 12MP - 8MP | |
| 18 | 5***3 | FTG - ELBOW: 12MP - 12MJ - 90 W/25 FP | |
| 19 | 6***8 | GAUGE - PRESSURE: 1/4MP 3000 PSI | |
| 20 | 5***6 | Фитинг | |
| 21 | 5***5 | Кран | |
| 22 | 5***0 | Корпус фильтра | |
| 23 | 5***4 | Фитинг | |
| 24 | 5***1 | Фильтр | |
| 25 | 5***8 | Фитинг | |
| 26 | 5***7 | Сапун-крышка | |
| 27 | 6***4 | DECAL-WARNING | |
| 28 | 6***8 | DECAL - HYD TANK SPECS | |
| 29 | 6***9 | DECAL - WARNING BALL VALVE |
