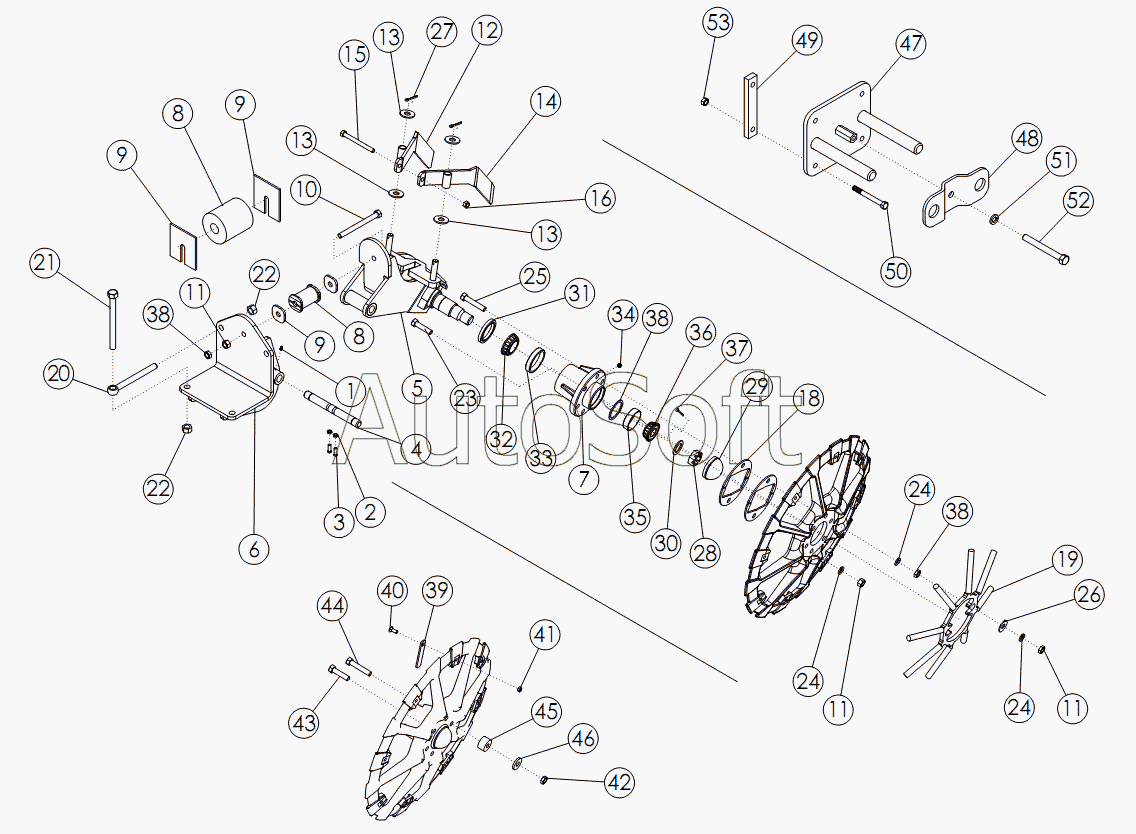

Каталог запасных частей к технике: Amity Wic Harvester 6 row 30w (2011). LIFTER STRUT
40
27
28
29
30
31
32
33
34
35
36
37
38
38
38
39
26
41
42
43
44
45
44
48
49
47
52
51
50
53
13
13
13
2
3
4
5
6
7
8
8
8
9
9
9
9
10
11
11
11
12
1
14
15
16
18
19
20
21
22
22
23
24
24
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***8 | ZERK-GREASE | |
| 2 | 1***9 | NUT-JAM: .38 NC GR2 ZP | |
| 3 | 5***3 | Установочный винт | |
| 4 | 5***7 | SHAFT - STRUT | |
| 5 | 5***2 | STRUT - SPINDLE ASSY - STD | |
| 6 | 5***6 | Базовый угольник крепления | |
| 7 | 6***5 | Ступица колеса | |
| 8 | 5***4 | Проставка | |
| 8 | 5***2 | BUMPER - RUBBER | |
| 9 | 5***7 | Шайба | |
| 9 | 5***9 | Регулировочная пластина | |
| 10 | 1***1 | Болт | |
| 11 | 1***8 | NUT-HEX: .63 NC GR2 ZP | |
| 12 | 5***5 | WLDMT - SCRAPER RH | |
| 13 | 1***2 | WASHER-FLAT: .75 ZP | |
| 14 | 5***6 | WLDMT - SCRAPER LH | |
| 15 | 1***0 | BOLT-HEX .50 x 5.50 NC GR5 ZP | |
| 16 | 1***1 | NUT-TOPLOCK: .50 NC GR5 ZP | |
| 17 | 6***5 | LIFTER WHEEL MACHINED | |
| 17 | 6***7 | LIFTER WHEEL HARD | |
| 18 | 5***7 | Проставка | |
| 19 | 6***0 | Ромашка на копач | |
| 20 | 6***5 | Болт с проушиной | |
| 21 | 6***6 | Болт | |
| 22 | 1***0 | NUT-TOPLOCK | |
| 23 | 1***3 | Болт 63x2.50 NC GR5 ZP | |
| 24 | 1***3 | WASHER-LOCK: .63 ZP | |
| 25 | 6***5 | BOLT-HEX: .63 X 3.25 NC GR5 ZP | |
| 26 | 1***4 | WASHER-FLAT: .63 ZP | |
| 27 | 1***3 | PIN-COTTER: .19 X 2.00 NP | |
| 28 | 1***7 | Гайка стопорная | |
| 29 | 6***4 | Колпачок ступицы копача | |
| 30 | 1***5 | Шайба | |
| 31 | 5***2 | Сальник | |
| 32 | 5***4 | Подшипник ступицы копача | |
| 33 | 5***6 | Наружная обойма подшипника | |
| 34 | 1***6 | ZERK-GREASE: .13 NPT | |
| 35 | 5***5 | Наружная обойма подшипника | |
| 36 | 5***3 | Подшипник ступицы копача | |
| 37 | 6***2 | Шплинт 25x3.00 NP | |
| 38 | 6***4 | RACE - SPACER | |
| 39 | 3***7 | PLATE - LIFTER WHEEL FILLER | |
| 40 | 5***8 | BOLT-CRG .38 X 1.00 NC GR5 ZP | |
| 41 | 1***9 | NUT-TOPLOCK: .38 NC GR5 ZP | |
| 42 | 1***5 | NUT-TOPLOCK: .63 NC GR5 ZP | |
| 43 | 1***0 | BOLT-HEX .63 X 3.50 NC GR5 ZP | |
| 44 | 1***5 | BOLT - HEX: 63 X 450 NC GR5 ZP | |
| 44 | 5***2 | WASHER - FLAT: 63 GR8 ZP | |
| 45 | 5***5 | BUSHING | |
| 47 | 6***2 | BAR - BACKING | |
| 48 | 6***8 | WLDMT - WHEEL FILLER BRACKET | |
| 49 | 6***9 | PLATE - RETAINER | |
| 50 | 1***2 | BOLT-HEX: .50 x 4.50 NC GR5 ZP | |
| 51 | 1***1 | WASHER-LOCK | |
| 52 | 5***6 | Болт | |
| 53 | 1***9 | NUT-TOPLOCK: .38 NC GR5 ZP |
