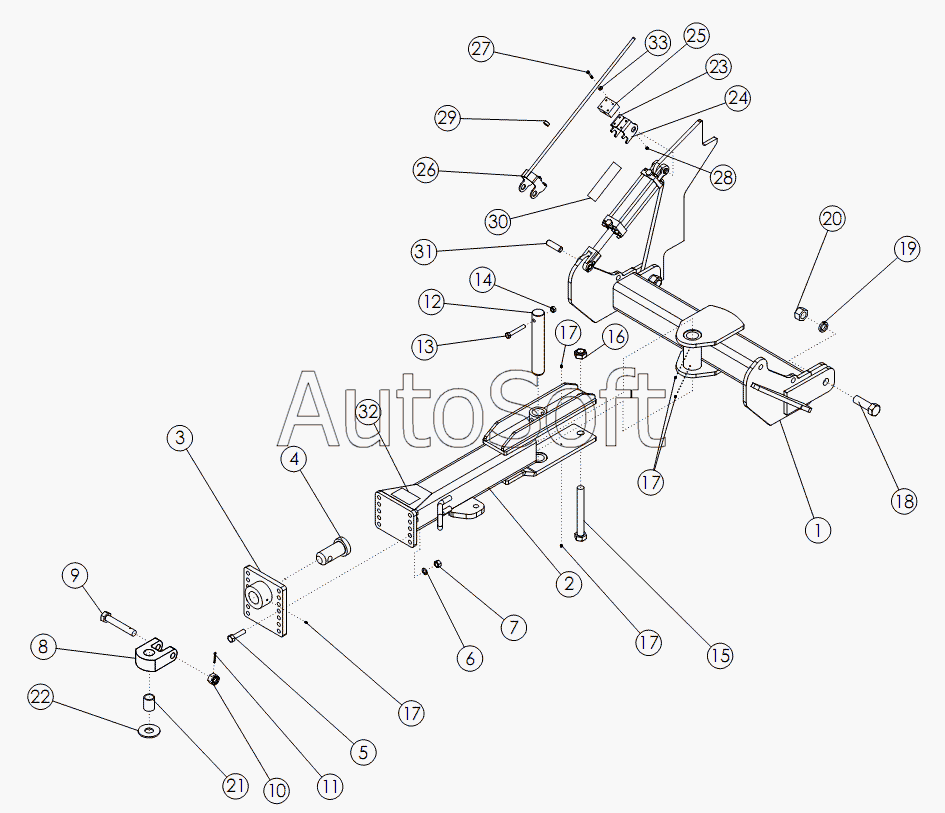

Каталог запасных частей к технике: Amity Wic Harvester 6 row 24s (2011). HITCH ASSEMBLY
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
17
17
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***1 | WLDMT - STD HITCH PIVOT | |
| 2 | 5***8 | WLDMT - DRAWPOLE | |
| 3 | 5***0 | WLDMT-HITCH PLATE | |
| 4 | 6***1 | WLDMT-PIN | |
| 5 | 1***9 | BOLT-HEX: .75 X 3.00 NC GR5 ZP | |
| 6 | 1***1 | WASHER-LOCK: .75 ZP | |
| 7 | 1***0 | NUT-HEX: .75 NC GR2 ZP | |
| 8 | 6***6 | PLATE-PULL HITCH | |
| 9 | 6***7 | BOLT-HITCH DRILLED | |
| 10 | 6***8 | NUT-SLOTTED: 1.13 NC GR5 ZP | |
| 11 | 1***3 | PIN-COTTER: .19 X 2.00 NP | |
| 12 | 5***8 | PIN | |
| 13 | 1***7 | BOLT-HEX: .63 X 4.00 NC GR8 ZP | |
| 14 | 1***5 | NUT-TOPLOCK: .63 NC GR5 ZP | |
| 15 | 1***6 | BOLT-HEX: 1.25 X 10.50 NC GR5 ZP | |
| 16 | 1***9 | NUT-TOPLOCK: 1.25 NC ZP | |
| 17 | 1***8 | ZERK-GREASE | |
| 18 | 1***7 | BOLT-HEX: 1.38 X 4.25 NC GR5 ZP | |
| 19 | 1***0 | WASHER-LOCK: 1.38 ZP | |
| 20 | 1***8 | NUT-HEX: 1.38 NC ZP | |
| 21 | 6***4 | SLEEVE 1.38 | |
| 22 | 5***5 | WASHER-HARDENED: 4.00 X 1.63 | |
| 22 | 6***5 | WASHER-FLAT: 2.00 ZP GR8 | |
| 23 | 6***5 | TOP BRACKET - RH | |
| 24 | 6***6 | TOP BRACKET - LH | |
| 25 | 6***3 | POLY GUIDE BLOCK | |
| 26 | 6***9 | WLDMT - BOTTOM BRACKET | |
| 27 | 1***1 | BOLT-HEX: .25 X 2.00 NC GR5 | |
| 28 | 1***6 | NUT-TOPLOCK | |
| 29 | 6***9 | COLLAR-SET: .563 ZP | |
| 30 | 6***5 | DECAL-DEPTH GAUGE | |
| 31 | 6***6 | PIN-CLEVIS: 1.00 X 4.00 ZP | |
| 32 | 5***8 | DECAL-CAUTION | |
| 33 | 1***6 | WASHER-FLAT: .25 ZP | |
| 34 | 5***0 | SAFETY CHAIN 20200 | |
| 34 | 6***6 | CHAIN-SAFETY 41000 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
