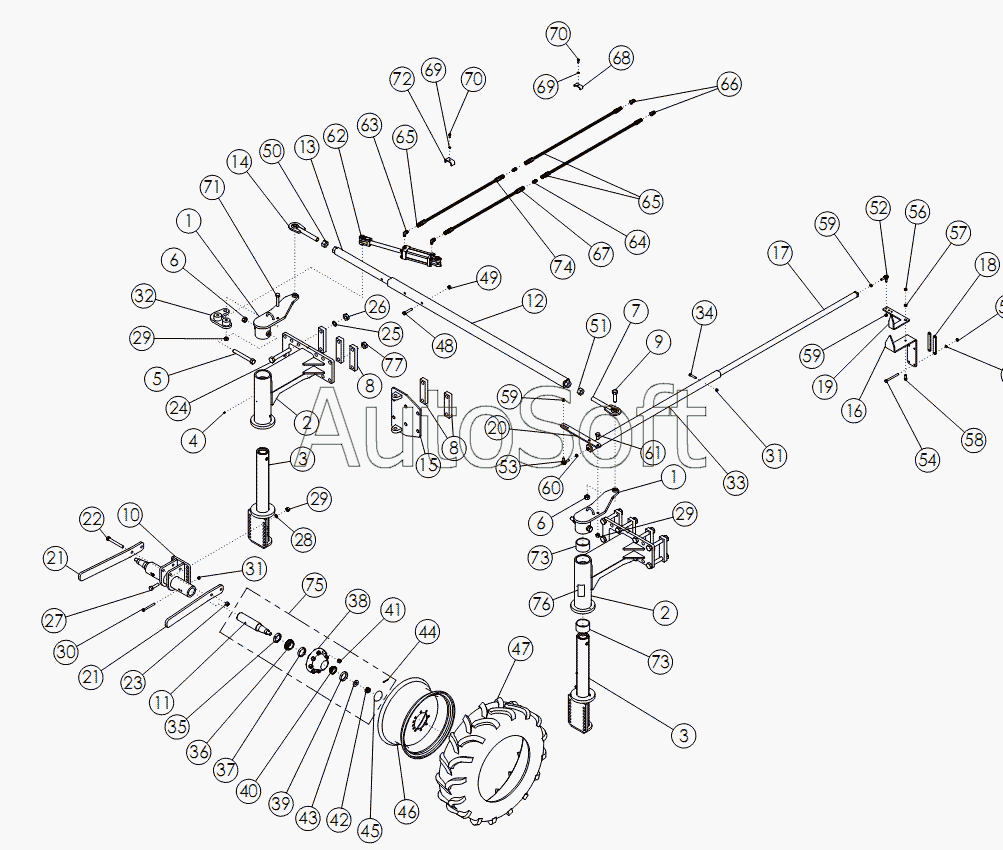

Каталог запасных частей к технике: Amity Wic Harvester 6 row 24s (2011). STEERABLE REAR STRUTS
1
1
2
2
3
3
4
5
6
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
21
22
23
24
25
26
27
28
29
29
29
30
31
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
47
48
49
50
51
52
53
54
55
56
56
57
58
59
59
59
60
61
62
63
64
65
65
66
67
68
69
69
70
70
71
72
73
73
74
75
76
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***0 | WLDMT - STEERING ARM | |
| 2 | 6***5 | WLDMT - STEERING HOUSING | |
| 3 | 5***8 | WLDMT - KING PIN | |
| 4 | 1***8 | ZERK-GREASE | |
| 5 | 1***6 | BOLT-HEX: 1.00 X 8.50 NC GR8 ZP | |
| 6 | 1***9 | NUT-TOPLOCK: 1.00 NC GR5 ZP | |
| 7 | 5***6 | WLDMT-TIE ROD END RH | |
| 8 | 6***3 | Пластина | |
| 9 | 1***6 | BOLT - HEX: 100 X 350 NC GR8 ZP | |
| 10 | 6***2 | WLDMT - MOUNT STANDARD AND 24 | |
| 11 | 5***4 | SPINDLE | |
| 12 | 5***4 | WLDMT - TIE ROD EXTENSION | |
| 13 | 5***1 | WLDMT - TIE ROD | |
| 14 | 5***3 | WLDMT-TIE ROD END LH | |
| 15 | 6***8 | WLDMT - CYLINDER MOUNT STEERABLE | |
| 16 | 5***8 | MOUNT - INDICATOR | |
| 17 | 5***2 | WLDMT - TIE ROD | |
| 18 | 5***9 | BAR - BOLTING | |
| 19 | 5***8 | INDICATOR LH | |
| 19 | 6***1 | INDICATOR RH | |
| 20 | 6***0 | ARM - STEERING INDICATOR | |
| 21 | 5***5 | SCRAPER | |
| 22 | 1***8 | BOLT-HEX: .75 X 6.50 NC GR5 ZP | |
| 23 | 1***0 | NUT-TOPLOCK | |
| 24 | 6***5 | Болт 1.13x8.00 NC GR8 ZP | |
| 25 | 6***7 | Гровер | |
| 26 | 6***6 | Гайка 1.13 NC GR2 ZP | |
| 27 | 1***9 | BOLT-HEX: .75 X 3.00 NC GR5 ZP | |
| 28 | 1***1 | WASHER-LOCK: .75 ZP | |
| 29 | 1***0 | NUT-HEX: .75 NC GR2 ZP | |
| 30 | 1***8 | BOLT-HEX: .50 X 5.00 NCGR5 ZP | |
| 31 | 1***1 | NUT-TOPLOCK: .50 NC GR5 ZP | |
| 32 | 5***3 | PLATE | |
| 33 | 5***3 | WLDMT - TIE ROD EXTENSION | |
| 34 | 1***0 | Болт | |
| 35 | 5***9 | SEAL | |
| 36 | 5***1 | BEARING CONE INNER | |
| 37 | 5***2 | BEARING CUP INNER | |
| 38 | 5***3 | HUB-WHEEL 8-BOLT | |
| 39 | 5***3 | BEARING CUP-INNER | |
| 40 | 5***0 | BEARING CONE OUTER | |
| 41 | 5***5 | NUT-WHEEL: .63-18NF | |
| 42 | 1***6 | NUT-SPINDLE | |
| 43 | 1***8 | WASHER-FLAT: SAE 1.00 GR8 YZP | |
| 44 | 1***7 | PIN-COTTER | |
| 45 | 5***4 | CAP-HUB | |
| 46 | 5***3 | WHEEL W10 X 24 8 BOLT | |
| 47 | 5***6 | TIRE 11.2-24 10 PLY R1 | |
| 47 | 6***3 | TUBE-REPAIR 11.2-24 | |
| 48 | 1***4 | Болт | |
| 49 | 1***8 | NUT-HEX: .63 NC GR2 ZP | |
| 50 | 1***9 | NUT-HEX: 1.25 NC GR2 LH ZP | |
| 51 | 1***1 | NUT-HEX: 1.25 NC GR2 ZP | |
| 52 | 5***0 | BALL JOINT ROD END 1/2 - 20NF RH | |
| 53 | 5***1 | BALL JOINT ROD END 1/2 - 20NF LH | |
| 54 | 1***0 | BOLT-HEX .50 x 5.50 NC GR5 ZP | |
| 55 | 1***1 | WASHER-LOCK | |
| 56 | 1***7 | NUT-HEX | |
| 57 | 5***4 | BUSHING - INDICATOR REAR STRUT | |
| 58 | 1***7 | BOLT-HEX | |
| 59 | 5***5 | NUT - HEX: 50 NF GR5 ZP RH | |
| 60 | 5***6 | NUT - HEX: 50 NF GR5 ZP LH | |
| 61 | 5***7 | BOLT-HEX .75 X 1.50 NC GR5 ZP | |
| 62 | 5***0 | CYLINDER HYDRAULIC 3 X 8 | |
| 63 | 5***0 | FTG-ELBOW: 8MB-8MJ-90 | |
| 64 | 5***4 | FTG - ADAPTER: 8MJ - 8MJ | |
| 65 | 3***3 | HOSE: .50 X 108 8MB-8FJX | |
| 66 | 3***0 | PIONEER TIP 8015-15P | |
| 67 | 5***7 | HOSE .50 X 172 8FJX-8FJX | |
| 68 | 5***4 | CLAMP .50 ZP | |
| 69 | 1***6 | WASHER-LOCK: .38 ZP | |
| 70 | 1***0 | BOLT-HEX: .38 X 1.00 NC GR5 ZP | |
| 71 | 1***5 | BOLT-HEX .75 X 4.00 NC GR5 ZP | |
| 72 | 6***3 | CLAMP 75 ZP | |
| 73 | 5***5 | BUSHING - BORED 45 X 4025 | |
| 74 | 5***8 | Шланг гидравлический 50x182 | |
| 75 | 5***7 | ASSY HUB AND SPINDLE | |
| 76 | 5***8 | DECAL-CAUTION |
