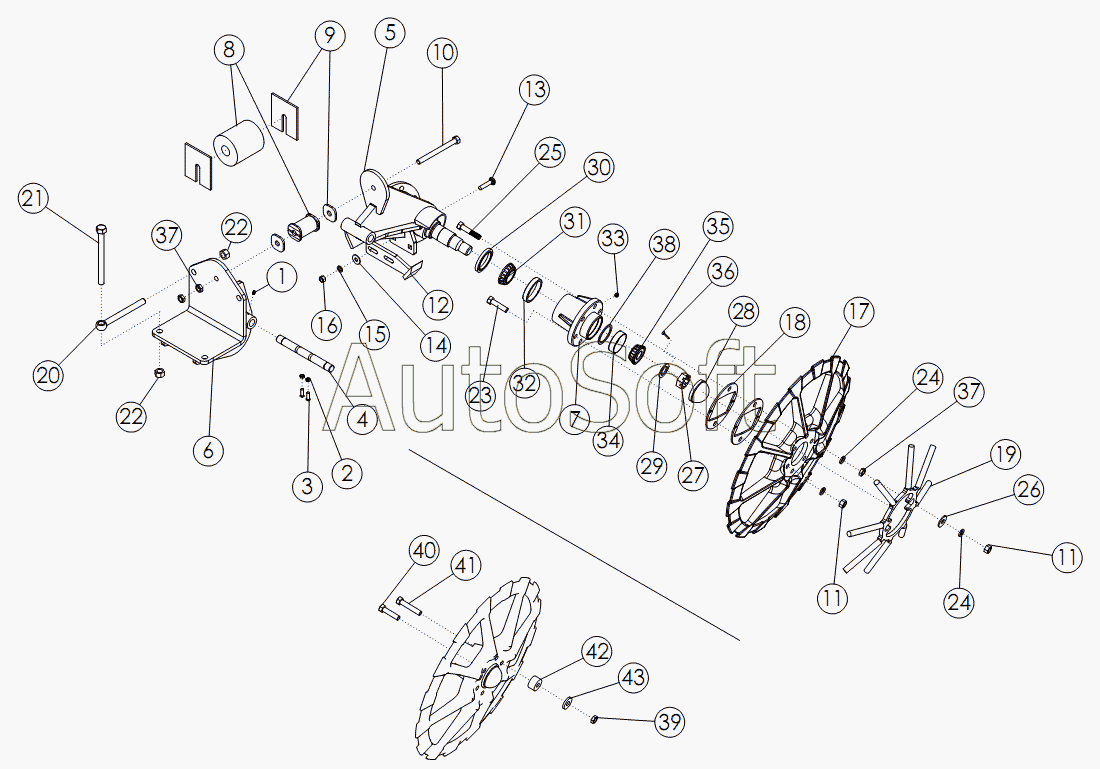

Каталог запасных частей к технике: Amity Wic Harvester 6 row 24s (2011). LIFTER STRUT - BOTTOM SCRAPER OPTION
1
2
3
4
5
6
7
8
8
9
9
10
11
11
12
13
14
15
16
17
17
18
19
20
21
22
22
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***8 | ZERK-GREASE | |
| 2 | 1***9 | NUT-JAM: .38 NC GR2 ZP | |
| 3 | 5***3 | Установочный винт | |
| 4 | 6***6 | Ось | |
| 5 | 6***5 | WLDMT - SP LIFTER STRUT STD | |
| 6 | 5***6 | Базовый угольник крепления | |
| 7 | 6***5 | Ступица колеса | |
| 8 | 5***4 | Проставка | |
| 8 | 5***2 | BUMPER - RUBBER | |
| 9 | 5***7 | Шайба | |
| 9 | 5***9 | Регулировочная пластина | |
| 10 | 1***1 | Болт | |
| 11 | 1***8 | NUT-HEX: .63 NC GR2 ZP | |
| 12 | 6***9 | WLDMT - SCRAPER | |
| 13 | 6***5 | Болт | |
| 14 | 1***3 | WASHER-FLAT: .50 ZP | |
| 15 | 1***1 | WASHER-LOCK | |
| 16 | 1***7 | NUT-HEX | |
| 17 | 6***5 | LIFTER WHEEL MACHINED | |
| 17 | 6***7 | LIFTER WHEEL HARD | |
| 18 | 5***7 | Проставка | |
| 19 | 6***0 | Ромашка на копач | |
| 20 | 6***5 | Болт с проушиной | |
| 21 | 6***6 | Болт | |
| 22 | 1***0 | NUT-TOPLOCK | |
| 23 | 1***3 | Болт 63x2.50 NC GR5 ZP | |
| 24 | 1***3 | WASHER-LOCK: .63 ZP | |
| 25 | 6***5 | BOLT-HEX: .63 X 3.25 NC GR5 ZP | |
| 26 | 1***4 | WASHER-FLAT: .63 ZP | |
| 27 | 1***7 | Гайка стопорная | |
| 28 | 6***4 | Колпачок ступицы копача | |
| 29 | 1***5 | Шайба | |
| 30 | 5***2 | Сальник | |
| 31 | 5***4 | Подшипник ступицы копача | |
| 32 | 5***6 | Наружная обойма подшипника | |
| 33 | 1***6 | ZERK-GREASE: .13 NPT | |
| 34 | 5***5 | Наружная обойма подшипника | |
| 35 | 5***3 | Подшипник ступицы копача | |
| 36 | 6***2 | Шплинт 25x3.00 NP | |
| 37 | 1***9 | NUT-JAM: .63 NC GR2 ZP | |
| 38 | 6***4 | RACE - SPACER | |
| 39 | 1***5 | NUT-TOPLOCK: .63 NC GR5 ZP | |
| 40 | 1***0 | BOLT-HEX .63 X 3.50 NC GR5 ZP | |
| 41 | 1***5 | BOLT - HEX: 63 X 450 NC GR5 ZP | |
| 42 | 5***5 | BUSHING | |
| 43 | 5***2 | WASHER - FLAT: 63 GR8 ZP |
