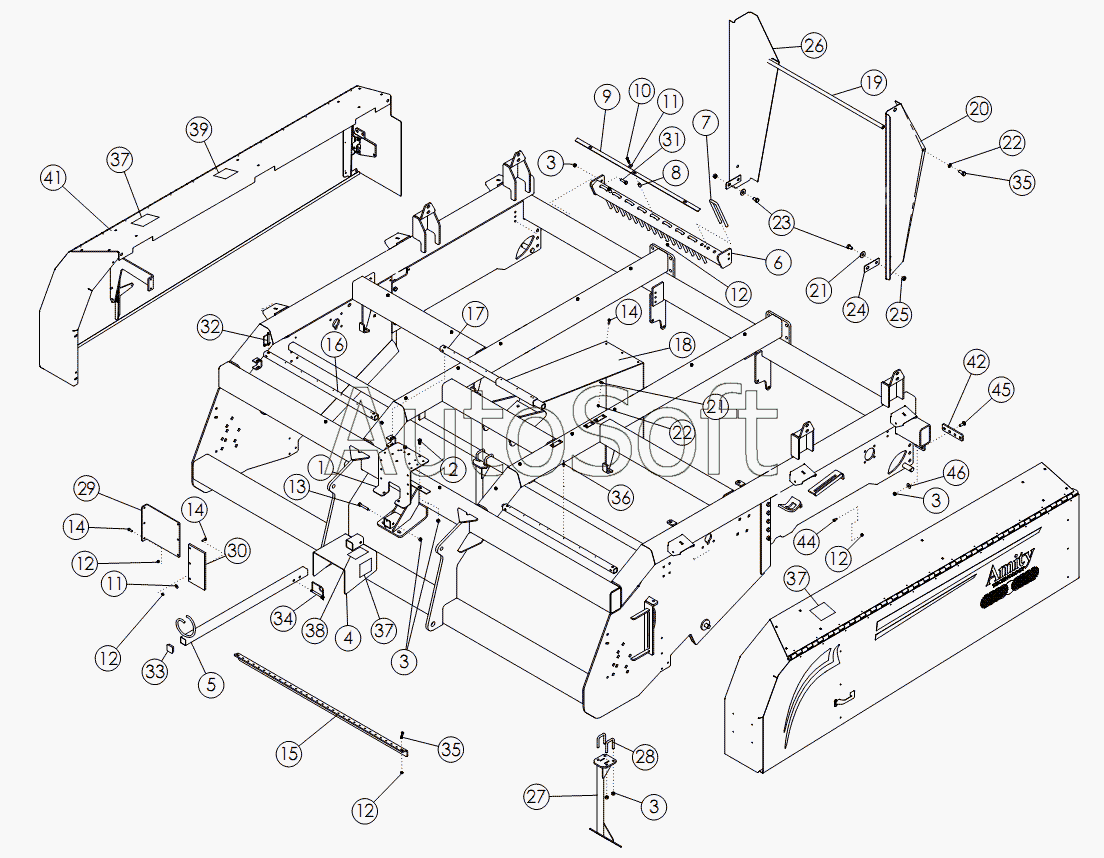

Каталог запасных частей к технике: Amity Wic Harvester 6 row 24s (2011). GUARDS AND SHIELDS
1
2
3
3
3
3
4
5
6
7
8
9
10
11
11
12
12
12
12
12
13
14
14
14
15
16
17
18
19
20
21
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
35
36
37
37
37
38
39
41
42
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***3 | Пластина для крепления | |
| 2 | 1***6 | BOLT-HEX: .50 X 1.00 NC GR5 ZP | |
| 3 | 1***1 | NUT-TOPLOCK: .50 NC GR5 ZP | |
| 4 | 6***4 | Щиток | |
| 5 | 5***0 | WLDMT-HOSE SUPPORT | |
| 6 | 6***9 | WLDMT-MOUNT | |
| 7 | 6***7 | U ROD ZP | |
| 8 | 5***6 | Втулка | |
| 9 | 6***4 | STRAP | |
| 10 | 1***3 | BOLT-HEX: .38 X 1.75 NC GR5 ZP | |
| 11 | 1***8 | Шайба | |
| 12 | 1***9 | NUT-TOPLOCK: .38 NC GR5 ZP | |
| 13 | 1***1 | BOLT-HEX: .50 X 3.00 NC GR5 ZP | |
| 14 | 1***0 | BOLT-HEX: .38 X 1.00 NC GR5 ZP | |
| 15 | 6***7 | MOUNT-TARP 6R24 | |
| 16 | 6***2 | TUBE-OUTER APRON 6R24 | |
| 17 | 5***1 | TUBE - INNER APRON 6R/8R | |
| 18 | 5***1 | Фартук | |
| 19 | 5***4 | Труба | |
| 20 | 5***7 | Щиток | |
| 21 | 1***4 | WASHER-FLAT: .63 ZP | |
| 22 | 1***3 | WASHER-LOCK: .63 ZP | |
| 23 | 1***5 | BOLT - HEX: 63 X 100 NC GR5 ZP | |
| 24 | 5***6 | Пластина | |
| 25 | 1***5 | NUT-TOPLOCK: .63 NC GR5 ZP | |
| 26 | 5***8 | Щиток | |
| 27 | 6***8 | WLDMT - DEFLECTOR | |
| 28 | 6***8 | U-BOLT .50 X 3 X 2.06 X 3 | |
| 29 | 5***1 | Щиток м\р 56см | |
| 30 | 5***0 | Отражатель | |
| 31 | 1***8 | BOLT-HEX: .50 X 1.75 NC GR5 ZP | |
| 32 | 5***1 | Булавка | |
| 33 | 6***9 | CAPLUG-2 SQ | |
| 34 | 5***8 | SPRING PIN .50, X 3.50, | |
| 35 | 1***2 | BOLT-HEX: .38 X 1.50 NC GR5 ZP | |
| 36 | 1***4 | RIVET-POP: .19 X .531 ZP | |
| 37 | 5***1 | DECAL-WARNING | |
| 38 | 5***6 | DECAL-CAUTION | |
| 39 | 5***0 | DECAL - DANGER | |
| 40 | 6***0 | ASSY-LH DOOR 6R AND 8R | |
| 41 | 6***0 | ASSY-LH DOOR 6R AND RH | |
| 42 | 6***8 | PLATE-SUPPORT 6R24 | |
| 43 | 6***9 | MOUNT-BOLT ON TOP 6R24 | |
| 44 | 1***9 | BOLT-HEX: .38 X .75 NC GR5 ZP | |
| 45 | 1***0 | BOLT-CRG: .50 X 1.50 NC GR5 ZP | |
| 46 | 1***3 | WASHER-FLAT: .50 ZP |
