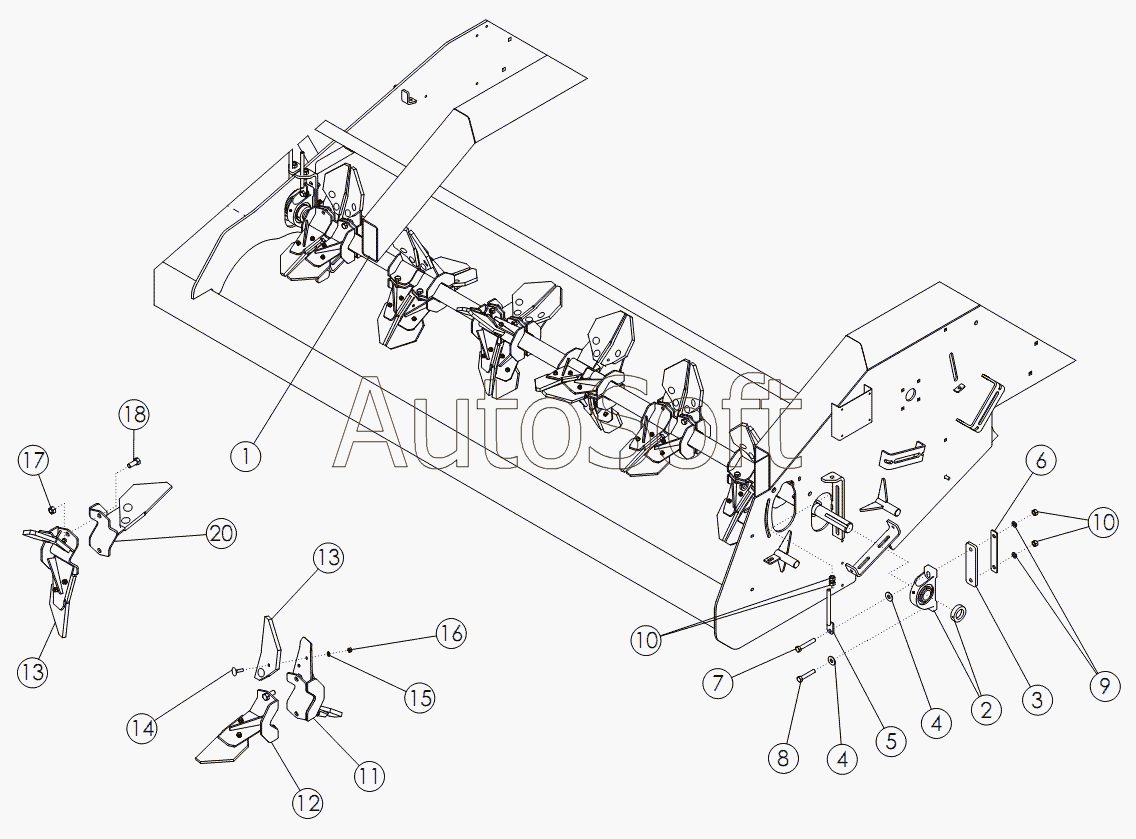

Каталог запасных частей к технике: Amity Wic Harvester 12 row 22s (2011). PADDLE SHAFT
1
2
3
4
4
5
6
7
8
9
10
10
11
12
13
13
14
15
16
17
18
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***5 | WLDMT-PADDLE SHAFT 12R | |
| 2 | 5***7 | Подшипник в сборе | |
| 3 | 5***6 | Пластина | |
| 4 | 1***4 | WASHER-FLAT: .63 ZP | |
| 5 | 5***5 | Натяжная шпилька | |
| 6 | 5***8 | Пластина | |
| 7 | 1***6 | Болт | |
| 8 | 1***0 | BOLT-HEX .63 X 3.50 NC GR5 ZP | |
| 9 | 1***3 | WASHER-LOCK: .63 ZP | |
| 10 | 1***8 | NUT-HEX: .63 NC GR2 ZP | |
| 11 | 5***9 | Кронштейн двойной левый | |
| 12 | 5***0 | Кронштейн одинарный левый | |
| 13 | 5***2 | Лопасть | |
| 14 | 1***9 | Болт | |
| 15 | 1***6 | WASHER-LOCK: .38 ZP | |
| 16 | 1***6 | NUT-HEX: .38 NC GR2 ZP | |
| 17 | 1***5 | NUT-TOPLOCK: .63 NC GR5 ZP | |
| 18 | 1***9 | BOLT-HEX: .63 x 1.50 ND GR5 ZP | |
| 19 | 5***2 | Кронштейн двойной правый | |
| 20 | 5***1 | Кронштейн одинарный правый |
