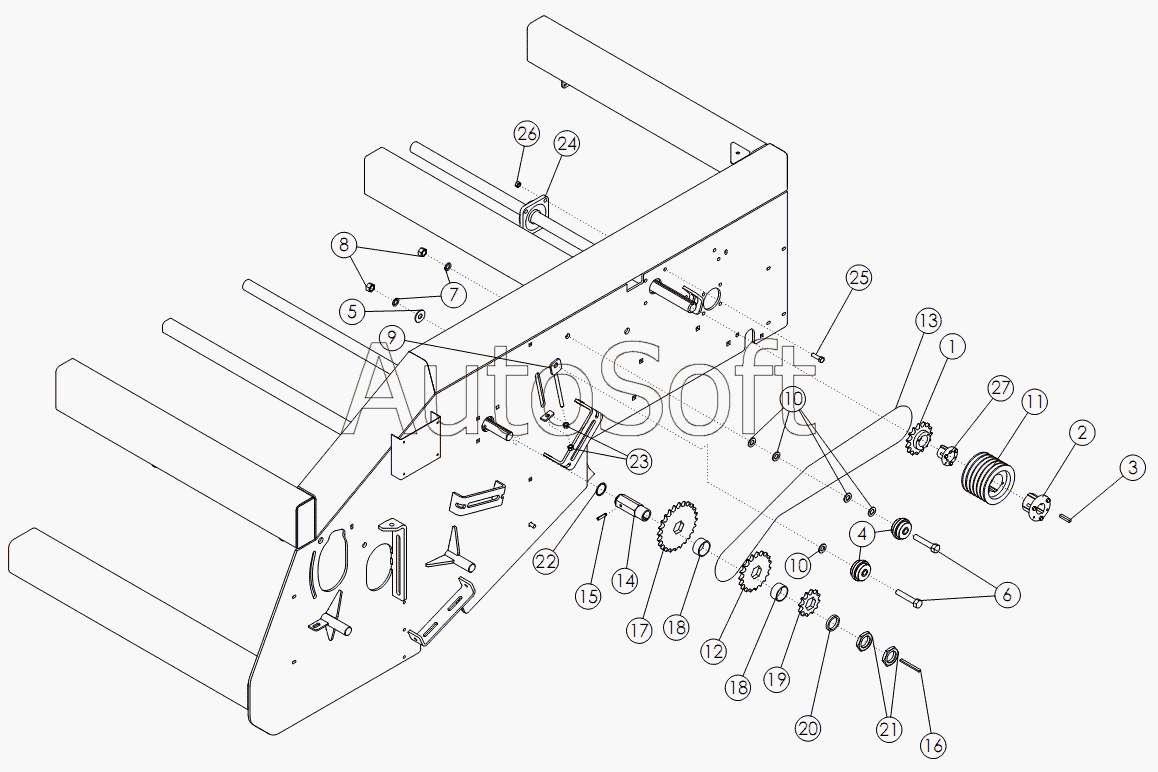

Каталог запасных частей к технике: Amity Wic Harvester 12 row 22s (2011). MAIN DRIVE - SIDE COMPONENTS
1
2
3
4
5
6
7
8
9
10
10
11
11
11
12
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***5 | Звездочка | |
| 2 | 5***5 | Переходная коническая втулка | |
| 3 | 5***2 | KEY .38 X .38 X 2.00 | |
| 4 | 7***0 | IDLEMASTER 3.24 X .75 | |
| 5 | 1***2 | WASHER-FLAT: .75 ZP | |
| 6 | 1***5 | BOLT-HEX .75 X 4.00 NC GR5 ZP | |
| 7 | 1***1 | WASHER-LOCK: .75 ZP | |
| 8 | 1***0 | NUT-HEX: .75 NC GR2 ZP | |
| 9 | 5***4 | Регулировочная шпилька | |
| 10 | 1***4 | WASHER-FLAT SAE .75 ZP | |
| 11 | 5***8 | Шкив | |
| 11 | 5***6 | Шкив | |
| 11 | 5***7 | Шкив | |
| 12 | 7***8 | SPROCKET 8019 HEX BORE | |
| 12 | 7***3 | SPROCKET 8013 HEX BORE | |
| 13 | 7***1 | CHAIN-ROLLER 80H-1R-94 | |
| 14 | 7***2 | HUB-HEX SPROCKET | |
| 15 | 7***4 | PIN-ROLL: .25 X 1.75 NP | |
| 16 | 7***5 | KEY .25 X .38 X 4.00 | |
| 17 | 7***6 | SPROCKET 8024 HEX BORE | |
| 18 | 7***7 | SPACER | |
| 19 | 7***9 | SPROCKET 8012 HEX BORE | |
| 20 | 7***0 | PLATE-SPACER | |
| 21 | 7***0 | NUT-JAM 1.88-16UN 2B ZP | |
| 22 | 7***3 | RING-RETAINING | |
| 23 | 1***7 | NUT-HEX | |
| 24 | 5***4 | BEARING-FLANGE 1.75 | |
| 25 | 1***8 | BOLT-HEX: .50 X 1.75 NC GR5 ZP | |
| 26 | 1***1 | NUT-TOPLOCK: .50 NC GR5 ZP | |
| 27 | 5***1 | Переходная коническая втулка |
