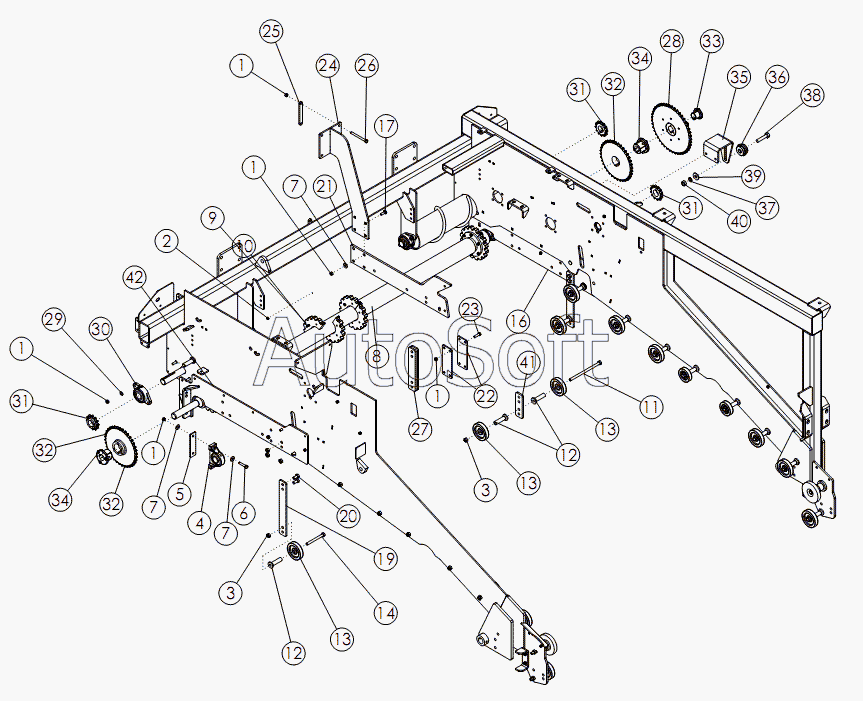

Каталог запасных частей к технике: Amity Wic Harvester 12 row 22s (2011). EXTENDED JUMP CHAIN DRIVE
1
1
1
1
1
2
3
3
4
5
6
7
7
7
8
9
10
11
12
12
13
13
13
14
16
17
19
20
21
22
23
24
25
26
27
28
29
30
31
31
31
32
32
32
33
34
34
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | NUT-TOPLOCK: .50 NC GR5 ZP | |
| 2 | 1***9 | NUT-TOPLOCK: .38 NC GR5 ZP | |
| 3 | 1***5 | NUT-TOPLOCK: .63 NC GR5 ZP | |
| 4 | 5***5 | BEARING-PILLOW 1-3/4 | |
| 5 | 5***2 | Регулировочные пластины | |
| 6 | 1***0 | Болт | |
| 7 | 1***3 | WASHER-FLAT: .50 ZP | |
| 8 | 7***3 | WLDMT-TOP JUMP SHAFT 52 12R | |
| 9 | 6***5 | SPROCKET-HALF 45MM 16T 1 THICK | |
| 10 | 1***5 | BOLT-HEX: .38 X 2.00 NC GR5 ZP | |
| 11 | 7***3 | BOLT-HEX: .63 X 11.00 NC GR5 ZP | |
| 12 | 6***2 | Стойка ролика | |
| 13 | 5***5 | Ролик 5 | |
| 14 | 1***8 | Болт 63x6.00 NC GR5 ZP | |
| 15 | 1***3 | BOLT-HEX: .63 X 6.50 NC GR5 ZP | |
| 16 | 7***1 | WLDMT-REAR MNT JUMP CHAIN 12R LH | |
| 17 | 1***0 | BOLT-CRG: .50 X 1.50 NC GR5 ZP | |
| 18 | 1***4 | WASHER-FLAT: .63 ZP | |
| 19 | 7***5 | PLATE-MOUNT BOGIE OUTSIDE | |
| 20 | 1***9 | BOLT-HEX: .63 X 1.25 NC GR5 ZP | |
| 21 | 7***6 | PLATE-CENTER PANEL JUMP CHAIN | |
| 22 | 7***7 | PLATE-BOLTING CENTER PANEL | |
| 23 | 1***8 | BOLT-HEX: .50 X 1.75 NC GR5 ZP | |
| 24 | 7***8 | WLDMT-MOUNT CENTER PANEL | |
| 25 | 5***9 | BAR - BOLTING | |
| 26 | 1***0 | BOLT-HEX .50 x 5.50 NC GR5 ZP | |
| 27 | 7***6 | PLATE-MOUNT BOGIE CENTER | |
| 28 | 5***5 | Звезда в сборе с муфтой | |
| 29 | 1***4 | WASHER-FLAT | |
| 30 | 6***4 | Подшипник фланцевый | |
| 31 | 6***4 | Звездочка | |
| 32 | 5***6 | SPROCKET H80-Q36 | |
| 33 | 5***1 | Переходная коническая втулка | |
| 34 | 5***5 | Переходная коническая втулка | |
| 35 | 7***2 | PLATE-IDLER MOUNT | |
| 36 | 7***0 | IDLEMASTER 3.24 X .75 | |
| 37 | 1***1 | WASHER-LOCK: .75 ZP | |
| 38 | 5***9 | BOLT-HEX: .75 X 3.50 NC GR5 ZP | |
| 39 | 1***2 | WASHER-FLAT: .75 ZP | |
| 40 | 1***0 | NUT-HEX: .75 NC GR2 ZP | |
| 41 | 7***7 | PLATE-EXT MNT BOGIE CENTER | |
| 42 | 7***2 | WLDMT-REAR MNT JUMP CHAIN 12R RH | |
| 43 | 7***4 | ROLL-SPIRAL-STANDARD | |
| 44 | 7***5 | ROLL-SPIRAL-STANDARD | |
| 45 | 7***8 | CHAIN-ROLLER 80H-1R-45 | |
| 46 | 7***9 | CHAIN-ROLLER 80H-1R-127 | |
| 47 | 7***5 | BELT-45MM JUMP CHAIN 12R LONG |
