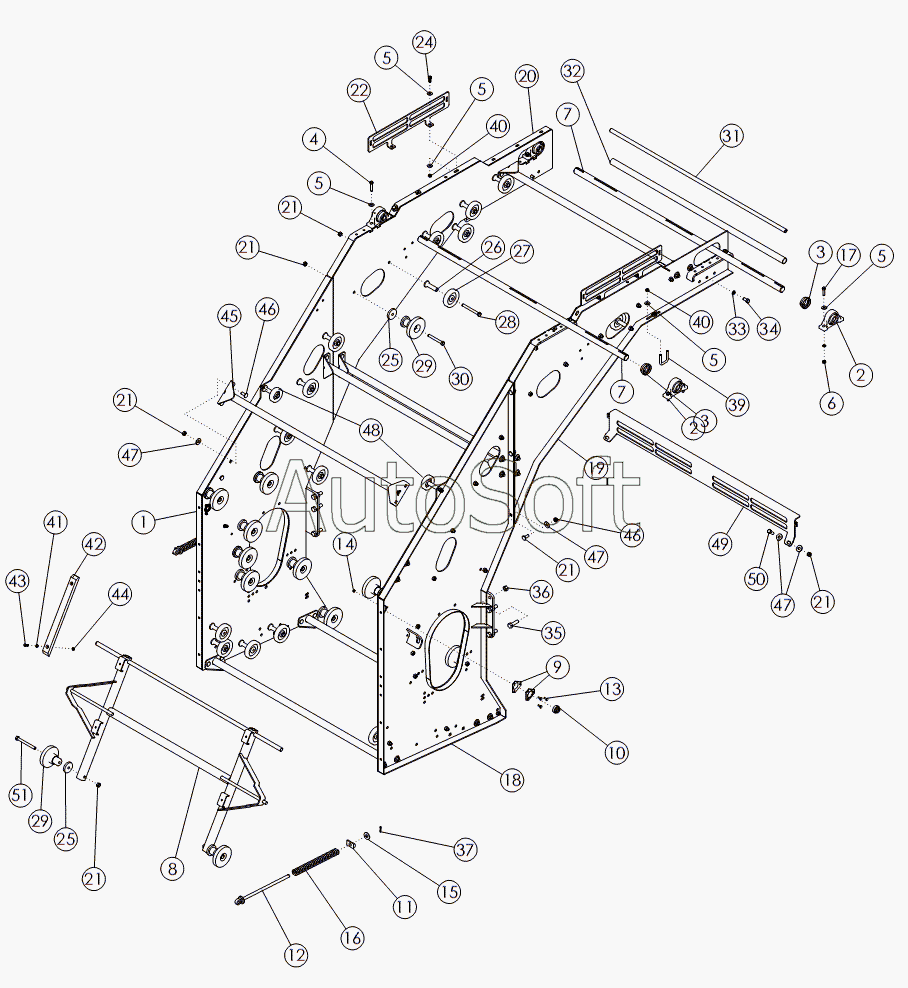

Каталог запасных частей к технике: Amity Wic Harvester 12 row 22s (2011). REAR SCRUB
39
27
28
29
29
30
31
32
33
34
35
36
37
26
40
40
41
42
43
44
45
46
46
47
47
47
48
49
50
14
2
2
3
3
4
5
5
5
5
5
6
7
7
8
9
10
11
12
13
1
15
16
17
18
19
20
21
21
21
21
21
21
22
24
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***2 | SCRUB-BOTTOM LEFT WLDMT | |
| 2 | 5***5 | BEARING-PILLOW 1-3/4 | |
| 3 | 5***2 | SEAL PROTECTOR 1.75 | |
| 4 | 1***0 | Болт | |
| 5 | 1***3 | WASHER-FLAT: .50 ZP | |
| 6 | 1***7 | NUT-HEX | |
| 7 | 7***6 | SHAFT - HEAD 1.75 | |
| 8 | 7***7 | WLDMT-PENDULUM | |
| 9 | 5***5 | Гнездо подшипника | |
| 10 | 5***4 | Подшипник | |
| 11 | 5***0 | Плавающая шайба | |
| 12 | 7***8 | WLDMT-EYEBOLT ZP | |
| 13 | 1***5 | Болт 31x1.00 NC GR5 ZP | |
| 14 | 1***0 | NUT-TOPLOCK: .31 NC GR5 ZP | |
| 15 | 1***2 | WASHER-FLAT: .75 ZP | |
| 16 | 5***3 | Пружина | |
| 17 | 1***9 | BOLT-HEX: .50 X 2.00 NC GR5 ZP | |
| 18 | 7***4 | SCRUB-BOTTOM RIGHT WLDMT | |
| 19 | 7***3 | SCRUB-TOP RIGHT WLDMT | |
| 20 | 7***1 | SCRUB-TOP LEFT WLDMT | |
| 21 | 1***5 | NUT-TOPLOCK: .63 NC GR5 ZP | |
| 22 | 7***7 | PLATE - SCRUB EXT - SIDE | |
| 23 | 1***1 | WASHER-LOCK | |
| 24 | 1***6 | BOLT-HEX: .50 X 1.25 NC GR5 ZP | |
| 25 | 6***2 | Проставка | |
| 26 | 6***2 | Стойка ролика | |
| 27 | 5***5 | Ролик 5 | |
| 28 | 1***8 | Болт 63x6.00 NC GR5 ZP | |
| 29 | 5***2 | Ролик 6 | |
| 30 | 1***6 | BOLT-HEX .63 X 5.00 NC GR5 ZP | |
| 31 | 7***2 | PIPE-THREADED | |
| 32 | 7***5 | PIPE-PLASTIC | |
| 33 | 1***3 | WASHER-LOCK: .63 ZP | |
| 34 | 1***9 | BOLT-HEX: .63 X 1.25 NC GR5 ZP | |
| 35 | 1***8 | BOLT-HEX: .75 X2.50 NC GR5 ZP | |
| 36 | 1***0 | NUT-TOPLOCK | |
| 37 | 1***5 | PIN-COTTER: .19 X 1.50 NP | |
| 38 | 1***3 | BOLT-HEX: .63 X 6.50 NC GR5 ZP | |
| 39 | 6***8 | U-BOLT .50 X 3 X 2.06 X 3 | |
| 40 | 1***1 | NUT-TOPLOCK: .50 NC GR5 ZP | |
| 41 | 1***8 | WASHER-FLAT: SAE .38 ZP | |
| 42 | 7***5 | SLIDE-12R SCRUB | |
| 43 | 1***1 | BOLT-HEX: .38 X 1.25 NC GR5 ZP | |
| 44 | 1***9 | NUT-TOPLOCK: .38 NC GR5 ZP | |
| 45 | 7***6 | WLDMT-CROSS TUBE | |
| 46 | 7***3 | BOLT-HEX: .63 X 1.50 NC GR5 ZP | |
| 47 | 1***4 | WASHER-FLAT: .63 ZP | |
| 48 | 5***4 | Ролик | |
| 49 | 7***6 | PLATE-SCRUB REAR | |
| 50 | 1***8 | Болт |
