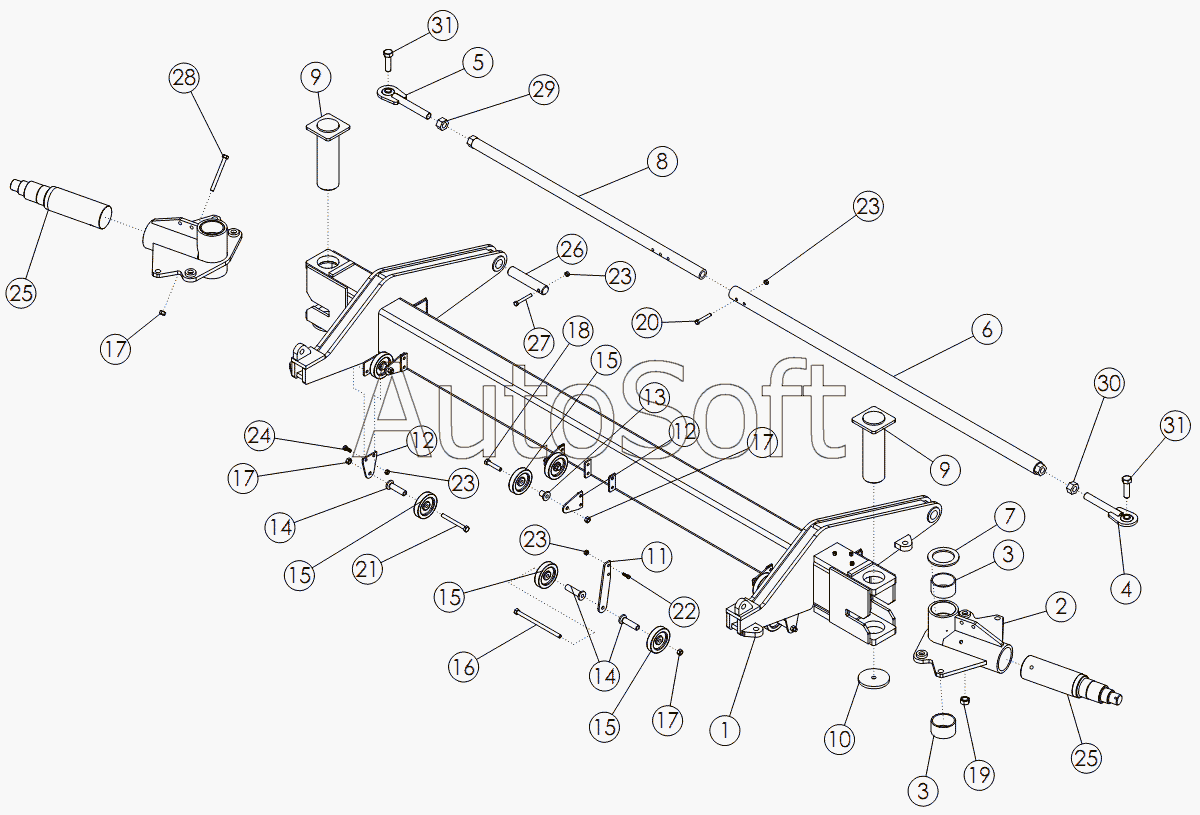

Каталог запасных частей к технике: Amity Wic Harvester 12 row 22s (2011). STEERABLE STRUT ASSEMBLY
16
31
31
30
29
28
27
25
25
24
23
23
23
22
22
22
21
20
19
18
17
17
17
17
1
15
15
15
15
14
14
13
12
12
11
10
9
9
8
7
6
5
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***0 | WLDMT-AXLE STEEARABLE | |
| 2 | 7***8 | WLDMT-SPINDLE HOUSING | |
| 3 | 5***5 | BUSHING - BORED 45 X 4025 | |
| 4 | 5***3 | WLDMT-TIE ROD END LH | |
| 5 | 5***6 | WLDMT-TIE ROD END RH | |
| 6 | 7***6 | WLDMT-TIE ROD FEMALE | |
| 7 | 7***7 | BEARING-CIRCULAR DISC | |
| 8 | 7***0 | WLDMT-TIE ROD MALE | |
| 9 | 7***2 | WLDMT-KING PIN | |
| 10 | 7***5 | PLATE-KING PIN WASHER | |
| 11 | 7***7 | PLATE-CENTER BOGIE | |
| 12 | 7***3 | PLATE-BOGIE WHEEL | |
| 13 | 5***1 | Втулка-проставка | |
| 14 | 6***2 | Стойка ролика | |
| 15 | 5***5 | Ролик 5 | |
| 16 | 7***3 | BOLT-HEX: .63 X 11.00 NC GR5 ZP | |
| 17 | 1***5 | NUT-TOPLOCK: .63 NC GR5 ZP | |
| 18 | 6***5 | BOLT-HEX: .63 X 3.25 NC GR5 ZP | |
| 19 | 1***9 | NUT-TOPLOCK: 1.00 NC GR5 ZP | |
| 20 | 1***9 | BOLT-HEX: .50 X 3.25 NC GR5 ZP | |
| 21 | 1***8 | Болт 63x6.00 NC GR5 ZP | |
| 22 | 1***1 | BOLT-HEX: .38 X 1.25 NC GR5 ZP | |
| 23 | 1***1 | NUT-TOPLOCK: .50 NC GR5 ZP | |
| 24 | 1***6 | BOLT-HEX: .50 X 1.25 NC GR5 ZP | |
| 25 | 7***6 | ASSY-SPINDLE 4.5 X 20.0 CR | |
| 26 | 7***1 | PIN-AXLE MAIN | |
| 27 | 1***4 | Болт | |
| 28 | 1***3 | BOLT-HEX: .63 X 6.50 NC GR5 ZP | |
| 29 | 1***1 | NUT-HEX: 1.25 NC GR2 ZP | |
| 30 | 1***9 | NUT-HEX: 1.25 NC GR2 LH ZP | |
| 31 | 1***6 | BOLT - HEX: 100 X 350 NC GR8 ZP |
