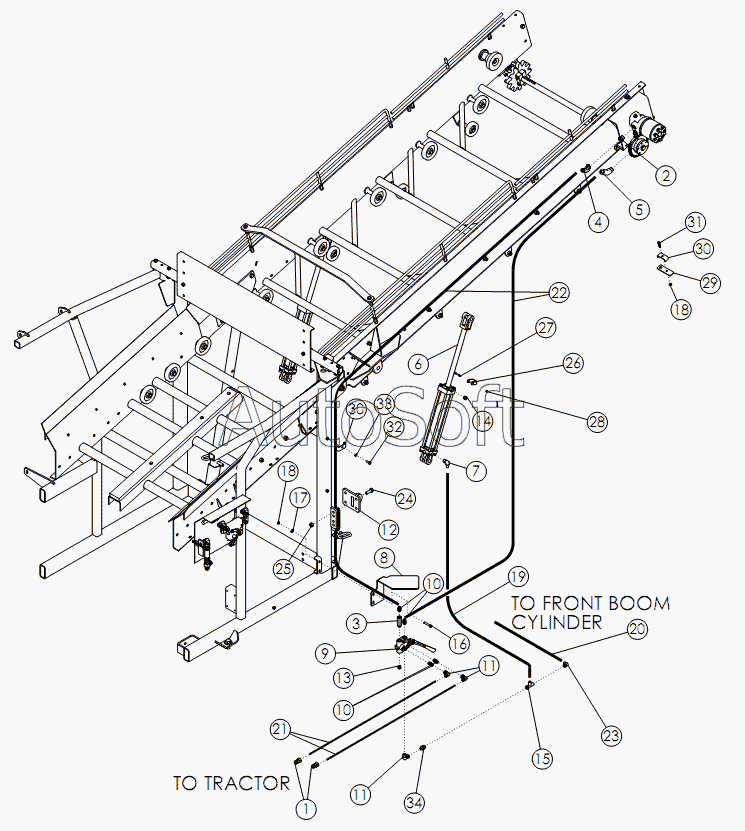

Каталог запасных частей к технике: Amity Wic Harvester 12 row 22s (2011). TANK HYDRAULICS
1
2
3
4
5
6
7
8
9
10
10
11
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 59242 | 5***2 | Ремкомплект гидроцилиндра стрелы | |
| 1 | 3***0 | PIONEER TIP 8015-15P | |
| 2 | 3***9 | FTG - ADAPTER: 8FB - 10MB | |
| 3 | 3***0 | VALVE - CHECK: 8MB - 8FJ FLOW F>M | |
| 4 | 5***5 | FTG-ELBOW: 8MB-8MJ-45 | |
| 5 | 5***9 | Фитинг | |
| 6 | 5***9 | Гидроцилиндр | |
| 7 | 5***7 | Фитинг | |
| 8 | 7***9 | GUARD - SELECTOR VALVE PAINTED | |
| 9 | 5***0 | Клапан переключатель | |
| 10 | 5***6 | FTG-ADAPTER: 8MB-8MJ | |
| 11 | 5***8 | FTG-ELBOW: 8MJ-8FJX-90 | |
| 12 | 7***4 | WLDMT-CYLINDER LUG | |
| 13 | 5***0 | Фитинг | |
| 14 | 5***7 | Фитинг | |
| 15 | 5***1 | Фитинг | |
| 16 | 5***0 | BOLT-HEX: .38 X 2.25 NC G5 ZP | |
| 17 | 1***8 | Шайба | |
| 18 | 1***9 | NUT-TOPLOCK: .38 NC GR5 ZP | |
| 19 | 5***4 | Гидрошланг | |
| 20 | 6***2 | HOSE: .38 X 80 6FJX-6FJX | |
| 21 | 6***0 | HOSE: .50 X 370 8FJX-8MB | |
| 22 | 5***8 | Шланг гидравлический 50x182 | |
| 23 | 5***7 | FTG-ELBOW: 6MJ-6FJX-90 | |
| 24 | 1***8 | Болт | |
| 25 | 1***5 | NUT-TOPLOCK: .63 NC GR5 ZP | |
| 26 | 7***5 | WLDMT-12R BOOM CYLINDER STOP | |
| 27 | 1***1 | BOLT-HEX: .25 X 2.00 NC GR5 | |
| 28 | 1***6 | NUT-TOPLOCK | |
| 29 | 5***5 | Крепление гидрошланга | |
| 30 | 5***4 | CLAMP .50 ZP | |
| 31 | 1***2 | BOLT-HEX: .38 X 1.50 NC GR5 ZP | |
| 32 | 1***0 | BOLT-HEX: .38 X 1.00 NC GR5 ZP | |
| 33 | 1***6 | WASHER-LOCK: .38 ZP | |
| 34 | 3***2 | FITTING - RESTRICTOR |
