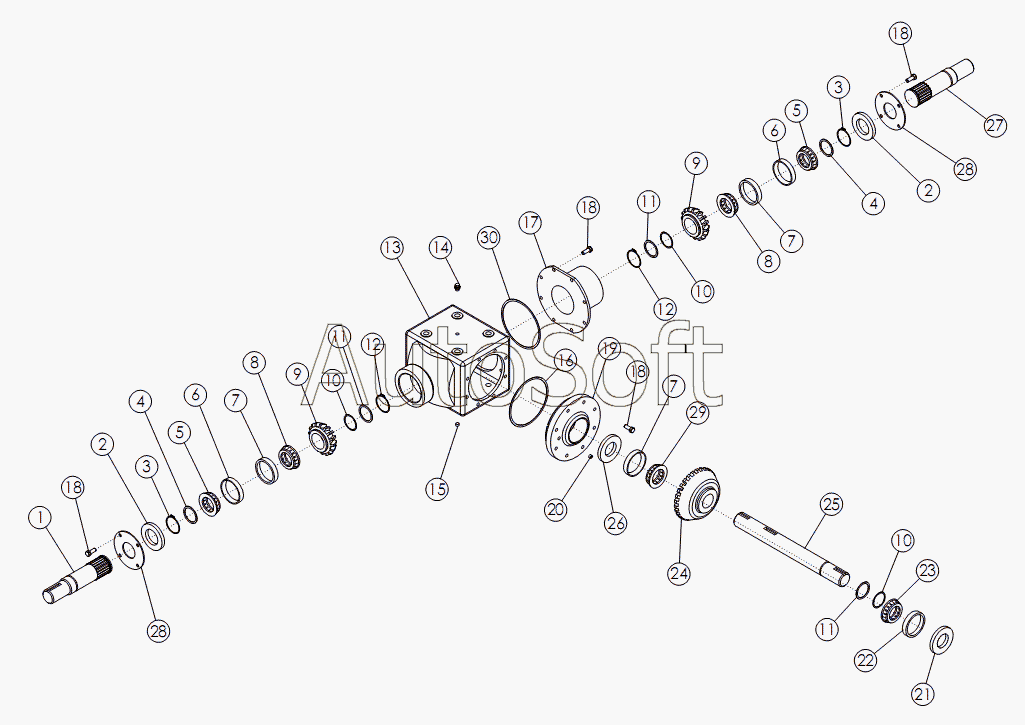

Каталог запасных частей к технике: Amity Wic Harvester 12 row 22s (2011). GEARBOX (1.82:1) №73131 - 4 WAY
1
2
2
3
3
4
4
5
5
6
6
7
7
7
8
8
9
9
10
10
10
11
11
11
12
12
13
14
15
16
17
18
18
18
18
19
20
21
22
23
24
25
26
27
28
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***3 | QUILL SHAFT | |
| 2 | 6***4 | Сальник | |
| 3 | 6***8 | SNAP RING | |
| 4 | 6***9 | WASHER | |
| 5 | 6***0 | BEARING CONE | |
| 6 | 6***1 | BEARING CUP | |
| 7 | 6***2 | BEARING CUP | |
| 8 | 6***3 | BEARING CONE | |
| 9 | 6***4 | GEAR - 17T | |
| 10 | 6***5 | SHIM | |
| 11 | 6***8 | WASHER | |
| 12 | 6***4 | Стопорное кольцо | |
| 13 | 6***2 | CASE-1000 SERIES | |
| 14 | 6***8 | Сапун | |
| 15 | 6***5 | Заглушка | |
| 16 | 6***6 | Прокладка | |
| 17 | 6***6 | QUILL HOUSING | |
| 18 | 1***0 | BOLT-HEX: .38 X 1.00 NC GR5 ZP | |
| 19 | 6***4 | COVER | |
| 20 | 6***7 | PLUG: .25 NPT | |
| 21 | 6***2 | Сальник | |
| 22 | 6***7 | Наружная обойма подшипника | |
| 23 | 6***8 | Подшипник | |
| 24 | 6***8 | GEAR - 31T | |
| 25 | 6***9 | THRU SHAFT | |
| 26 | 6***0 | SEAL-OIL | |
| 27 | 6***1 | QUILL SHAFT | |
| 28 | 6***7 | COVER | |
| 29 | 6***2 | BEARING CONE | |
| 30 | 6***3 | GASKET |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
