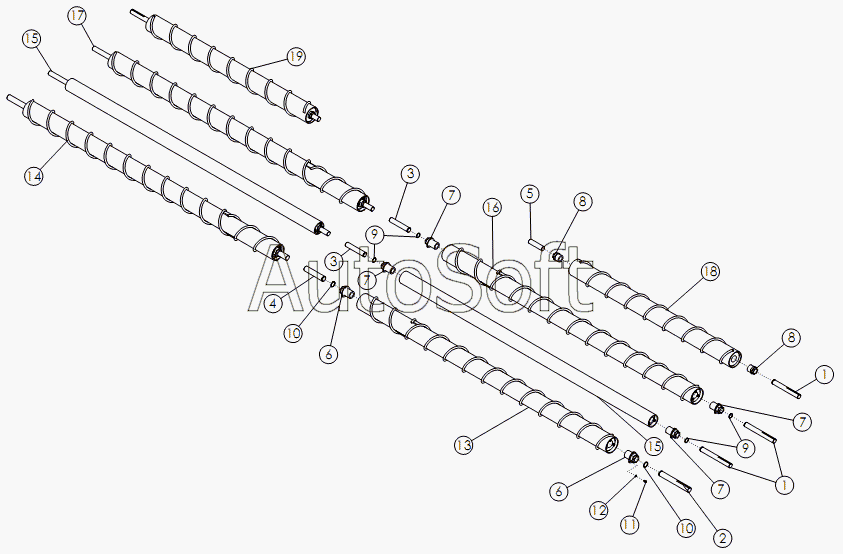

Каталог запасных частей к технике: Amity Wic Harvester 12 row 24s (2011). FRONT CLEANING ROLLS 12R24
10
10
19
18
17
16
15
15
14
13
12
11
1
1
9
9
8
8
7
7
7
7
6
6
5
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***2 | SHAFT-DRIVE | |
| 2 | 7***9 | SHAFT-DRIVE | |
| 3 | 7***3 | SHAFT-IDLER | |
| 4 | 7***0 | SHAFT-IDLER | |
| 5 | 7***4 | SHAFT-IDLER | |
| 6 | 6***5 | Цанга | |
| 7 | 6***3 | TRANTORQUE: 1.750 X 3.375 | |
| 8 | 5***9 | HUB-TRANTORQUE 1.75 HD | |
| 9 | 6***4 | RING-RETAINING 1.750 | |
| 10 | 6***5 | RING - RETAINING 200 | |
| 11 | 1***9 | BOLT-HEX: .38 X .75 NC GR5 ZP | |
| 12 | 1***6 | WASHER-LOCK: .38 ZP | |
| 13 | 3***1 | WLDMT-№1 LH SCROLLED-12R24-STD-TT | |
| 14 | 3***2 | WLDMT-№1 RH SCROLLED-12R24-STD-TT | |
| 15 | 3***3 | ASSY-№2 12R24-STD-TT | |
| 16 | 3***4 | WLDMT-№3 LH SCROLLED-12R24-STD-TT | |
| 17 | 3***5 | WLDMT-№3 RH SCROLLED-12R24-STD-TT | |
| 18 | 3***6 | WLDMT-№4 LH SCROLLED-12R24-STD-TT | |
| 19 | 3***7 | WLDMT-№4 RH SCROLLED-12R24-STD-TT |
