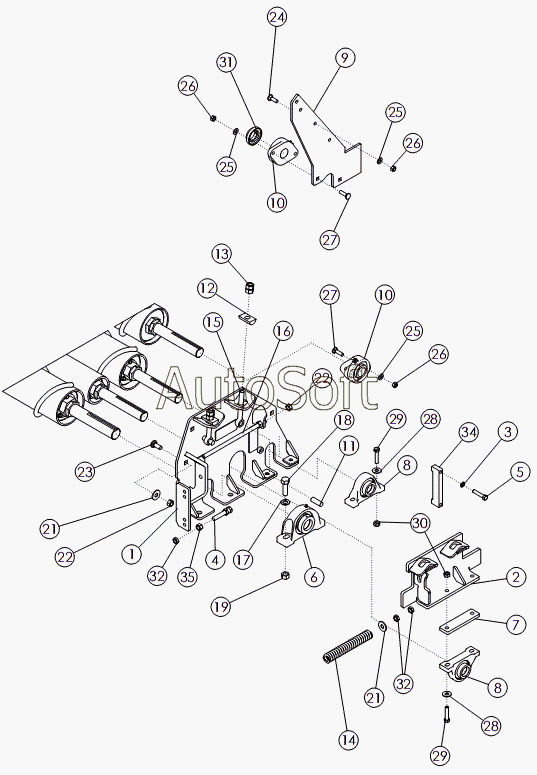

Каталог запасных частей к технике: Amity Wic Harvester 12 row 24s (2011). FRONT CLEANING ROLL MOUNTING PACKAGE
27
27
18
19
21
21
22
22
23
24
25
25
25
26
26
26
17
28
28
29
29
30
31
32
32
34
35
8
8
1
2
2
3
4
5
6
7
1
9
10
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***2 | WLDMT-MOUNT LH | |
| 1 | 7***3 | WLDMT-MOUNT RH | |
| 2 | 7***6 | WLDMT-SLIDE MOUNT LH | |
| 2 | 7***7 | WLDMT-SLIDE MOUNT RH | |
| 3 | 1***1 | WASHER-LOCK | |
| 4 | 1***3 | BOLT-HEX: .63 X 3.50 NC GR5 ZP FULL | |
| 5 | 1***0 | Болт | |
| 6 | 5***7 | Подшипник в сборе | |
| 7 | 5***2 | Пластина | |
| 8 | 5***5 | BEARING-PILLOW 1-3/4 | |
| 9 | 7***2 | MOUNT-№4 BEARING | |
| 10 | 6***4 | Подшипник фланцевый | |
| 11 | 5***5 | Палец | |
| 12 | 5***0 | Плавающая шайба | |
| 13 | 1***0 | NUT-HEX: .75 NC GR2 ZP | |
| 14 | 5***8 | Пружина | |
| 15 | 5***4 | Регулировочный болт | |
| 16 | 5***5 | Регулировочная шпилька | |
| 17 | 1***4 | WASHER-FLAT SAE .75 ZP | |
| 18 | 1***8 | BOLT-HEX: .75 X2.50 NC GR5 ZP | |
| 19 | 1***0 | NUT-TOPLOCK | |
| 20 | 5***5 | Болт | |
| 21 | 1***4 | WASHER-FLAT: .63 ZP | |
| 22 | 1***5 | NUT-TOPLOCK: .63 NC GR5 ZP | |
| 23 | 7***3 | BOLT-HEX: .63 X 1.50 NC GR5 ZP | |
| 24 | 1***7 | BOLT-HEX | |
| 25 | 1***4 | WASHER-FLAT | |
| 26 | 1***1 | NUT-TOPLOCK: .50 NC GR5 ZP | |
| 27 | 5***7 | Болт | |
| 28 | 5***4 | Шайба | |
| 29 | 5***3 | Болт | |
| 30 | 5***5 | Гайка самоконтрящаяся | |
| 31 | 5***3 | LOCK PROTECTOR 1.75 | |
| 32 | 1***9 | NUT-JAM: .63 NC GR2 ZP | |
| 33 | 5***7 | Пружина | |
| 34 | 5***7 | Ограничитель | |
| 35 | 1***8 | NUT-HEX: .63 NC GR2 ZP |
