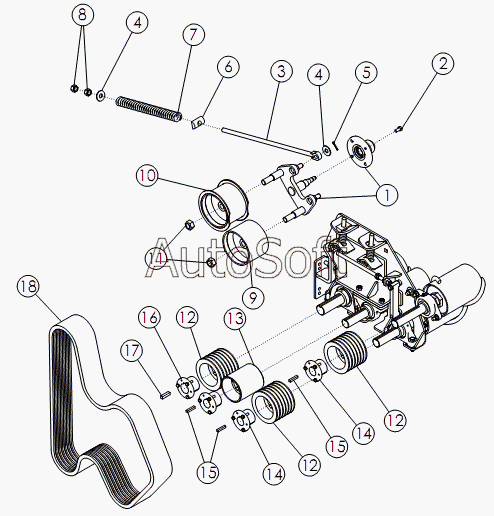

Каталог запасных частей к технике: Amity Wic Harvester 12 row 24s (2011). FRONT CLEANING ROLL DRIVE
10
18
17
16
15
15
14
14
13
12
12
12
11
1
9
8
7
6
5
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***8 | ASSY-SPINDLE AND HUB | |
| 2 | 1***8 | BOLT-HEX .50 X 1.00 NF GR5 ZP | |
| 3 | 7***7 | ROD END .75 X 27.50 | |
| 4 | 1***2 | WASHER-FLAT: .75 ZP | |
| 5 | 1***5 | PIN-COTTER: .19 X 1.50 NP | |
| 6 | 5***0 | Плавающая шайба | |
| 7 | 5***3 | Пружина | |
| 8 | 1***0 | NUT-HEX: .75 NC GR2 ZP | |
| 9 | 5***7 | Натяжной ролик | |
| 10 | 5***3 | Натяжной ролик с ребордами | |
| 11 | 1***9 | NUT-TOPLOCK: 1.00 NC GR5 ZP | |
| 12 | 5***6 | Шкив | |
| 13 | 5***6 | Шкив гладкий | |
| 14 | 5***5 | Переходная коническая втулка | |
| 15 | 5***2 | KEY .38 X .38 X 2.00 | |
| 16 | 5***5 | Переходная коническая втулка | |
| 17 | 5***5 | Шпонка 50х.50х2.0 | |
| 18 | 7***6 | V-BELT 6B108 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
