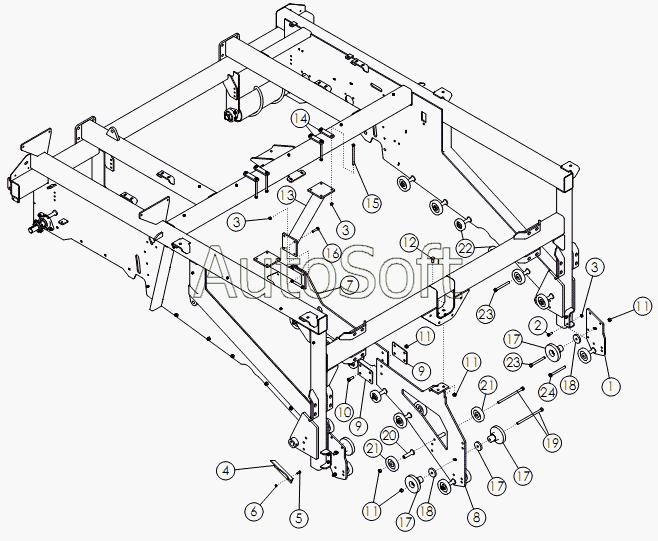

Каталог запасных частей к технике: Amity Wic Harvester 12 row 24s (2011). JUMP CHAIN
1
2
3
3
3
4
5
6
7
8
9
9
10
11
11
11
11
12
13
14
15
16
17
17
17
17
18
18
19
20
21
21
22
23
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***6 | PLATE-LOWER IDLER MNT RH | |
| 2 | 1***7 | BOLT-HEX | |
| 3 | 1***1 | NUT-TOPLOCK: .50 NC GR5 ZP | |
| 4 | 7***5 | PLATE-FILLER ANGLE RH | |
| 5 | 1***2 | BOLT-CRG: .38 X 1.25 NC GR5 ZP | |
| 6 | 1***9 | NUT-TOPLOCK: .38 NC GR5 ZP | |
| 7 | 7***1 | PLATE-CENTER PANEL REAR | |
| 8 | 7***9 | WLDMT-CENTER PANEL FRONT | |
| 9 | 7***2 | PLATE-BOLTING | |
| 10 | 1***8 | Болт | |
| 11 | 1***5 | NUT-TOPLOCK: .63 NC GR5 ZP | |
| 12 | 7***3 | BOLT-HEX: .63 X 1.50 NC GR5 ZP | |
| 13 | 7***5 | WLDMT-CENTER PANEL MNT | |
| 14 | 5***4 | Пластина | |
| 15 | 1***4 | BOLT-HEX | |
| 16 | 1***8 | BOLT-HEX: .50 X 2.25 NC GR5 ZP | |
| 17 | 5***2 | Ролик 6 | |
| 18 | 6***2 | Проставка | |
| 19 | 7***3 | BOLT-HEX: .63 X 11.00 NC GR5 ZP | |
| 20 | 6***2 | Стойка ролика | |
| 21 | 5***5 | Ролик 5 | |
| 22 | 5***4 | Ролик | |
| 23 | 1***8 | Болт 63x6.00 NC GR5 ZP | |
| 24 | 1***3 | BOLT-HEX: .63 X 6.50 NC GR5 ZP |
