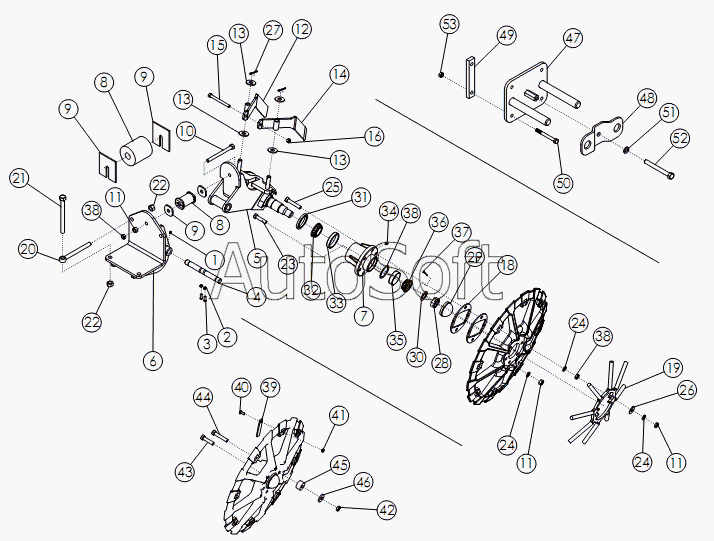

Каталог запасных частей к технике: Amity Wic Harvester 12 row 24s (2011). LIFTER STRUT
40
27
28
29
30
31
32
33
34
35
36
37
38
39
26
42
41
43
44
45
46
48
49
47
52
51
50
53
13
13
13
2
3
4
5
6
7
8
8
8
9
9
9
9
10
11
11
11
11
11
12
1
14
15
16
17
17
18
19
20
21
22
22
23
24
24
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***8 | ZERK-GREASE | |
| 2 | 1***9 | NUT-JAM: .38 NC GR2 ZP | |
| 3 | 5***3 | Установочный винт | |
| 4 | 5***7 | SHAFT - STRUT | |
| 5 | 5***2 | STRUT - SPINDLE ASSY - STD | |
| 6 | 5***6 | Базовый угольник крепления | |
| 7 | 6***5 | Ступица колеса | |
| 8 | 5***4 | Проставка | |
| 8 | 5***2 | BUMPER - RUBBER | |
| 9 | 5***7 | Шайба | |
| 9 | 5***9 | Регулировочная пластина | |
| 10 | 1***1 | Болт | |
| 11 | 1***8 | NUT-HEX: .63 NC GR2 ZP | |
| 12 | 5***5 | WLDMT - SCRAPER RH | |
| 13 | 1***2 | WASHER-FLAT: .75 ZP | |
| 14 | 5***6 | WLDMT - SCRAPER LH | |
| 15 | 1***0 | BOLT-HEX .50 x 5.50 NC GR5 ZP | |
| 16 | 1***1 | NUT-TOPLOCK: .50 NC GR5 ZP | |
| 17 | 6***5 | LIFTER WHEEL MACHINED | |
| 17 | 6***7 | LIFTER WHEEL HARD | |
| 18 | 5***7 | Проставка | |
| 19 | 6***0 | Ромашка на копач | |
| 20 | 6***5 | Болт с проушиной | |
| 21 | 6***6 | Болт | |
| 22 | 1***0 | NUT-TOPLOCK | |
| 23 | 1***3 | Болт 63x2.50 NC GR5 ZP | |
| 24 | 1***3 | WASHER-LOCK: .63 ZP | |
| 25 | 6***5 | BOLT-HEX: .63 X 3.25 NC GR5 ZP | |
| 26 | 1***4 | WASHER-FLAT: .63 ZP | |
| 27 | 1***3 | PIN-COTTER: .19 X 2.00 NP | |
| 28 | 1***7 | Гайка стопорная | |
| 29 | 6***4 | Колпачок ступицы копача | |
| 30 | 1***5 | Шайба | |
| 31 | 5***2 | Сальник | |
| 32 | 5***4 | Подшипник ступицы копача | |
| 33 | 5***6 | Наружная обойма подшипника | |
| 34 | 1***6 | ZERK-GREASE: .13 NPT | |
| 35 | 5***5 | Наружная обойма подшипника | |
| 36 | 5***3 | Подшипник ступицы копача | |
| 37 | 6***2 | Шплинт 25x3.00 NP | |
| 38 | 6***4 | RACE - SPACER | |
| 39 | 3***7 | PLATE - LIFTER WHEEL FILLER | |
| 40 | 5***8 | BOLT-CRG .38 X 1.00 NC GR5 ZP | |
| 41 | 1***5 | NUT-TOPLOCK: .63 NC GR5 ZP | |
| 42 | 1***9 | NUT-TOPLOCK: .38 NC GR5 ZP | |
| 43 | 1***0 | BOLT-HEX .63 X 3.50 NC GR5 ZP | |
| 44 | 1***5 | BOLT - HEX: 63 X 450 NC GR5 ZP | |
| 45 | 5***5 | BUSHING | |
| 46 | 5***2 | WASHER - FLAT: 63 GR8 ZP | |
| 47 | 6***2 | BAR - BACKING | |
| 48 | 6***8 | WLDMT - WHEEL FILLER BRACKET | |
| 49 | 6***9 | PLATE - RETAINER | |
| 50 | 1***2 | BOLT-HEX: .50 x 4.50 NC GR5 ZP | |
| 51 | 1***1 | WASHER-LOCK | |
| 52 | 5***6 | Болт | |
| 53 | 1***9 | NUT-TOPLOCK: .38 NC GR5 ZP |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
