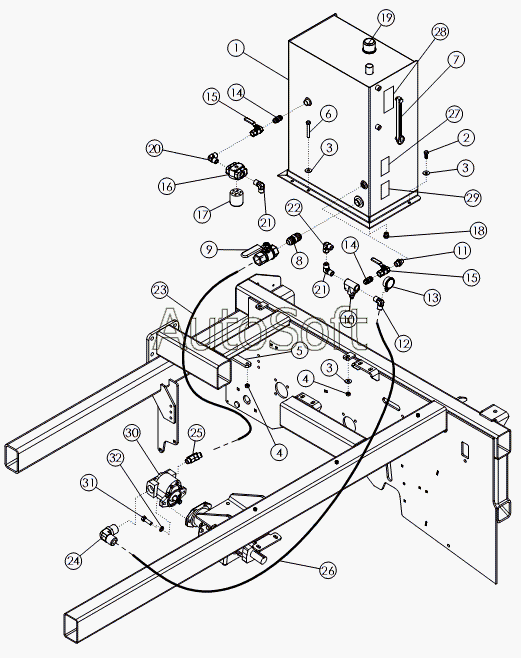

Каталог запасных частей к технике: Amity Wic Harvester 12 row 24s (2011). HYDRAULIC TANK
17
32
31
30
29
28
27
26
25
24
23
22
21
21
20
19
18
1
16
15
15
14
14
13
12
11
10
9
8
7
6
5
4
4
3
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***9 | Гидробак | |
| 2 | 1***6 | BOLT-HEX: .50 X 1.25 NC GR5 ZP | |
| 3 | 1***3 | WASHER-FLAT: .50 ZP | |
| 4 | 1***1 | NUT-TOPLOCK: .50 NC GR5 ZP | |
| 5 | 5***4 | Пластина | |
| 6 | 1***2 | BOLT-HEX: .50 X 3.50 NC GR5 ZP | |
| 7 | 5***4 | Указатель уровня масла | |
| 8 | 5***8 | Фитинг | |
| 9 | 5***9 | Кран | |
| 10 | 6***6 | VALVE-RELIEF | |
| 11 | 5***6 | FTG - ADAPTER: 12MP - 8MP | |
| 12 | 5***3 | FTG - ELBOW: 12MP - 12MJ - 90 W/25 FP | |
| 13 | 6***8 | GAUGE - PRESSURE: 1/4MP 3000 PSI | |
| 14 | 5***6 | Фитинг | |
| 15 | 5***5 | Кран | |
| 16 | 5***0 | Корпус фильтра | |
| 17 | 5***1 | Фильтр | |
| 18 | 5***8 | Фитинг | |
| 19 | 5***7 | Сапун-крышка | |
| 20 | 7***0 | FTG-ELBOW: 12MP-12MP-90 | |
| 21 | 5***4 | Фитинг | |
| 22 | 5***1 | FTG-ELBOW: 12MJ-12FJX-90 | |
| 23 | 7***4 | HOSE: 1.25 X 36 20MP-20FJX | |
| 24 | 6***1 | FTG-ELBOW: 16MB-12MJ-90 | |
| 25 | 7***9 | FTG-ELBOW: 20MB-20MJ-45 | |
| 26 | 5***2 | HOSE: .75 X 52 12FJX-12FJX | |
| 27 | 6***4 | DECAL-WARNING | |
| 28 | 6***8 | DECAL - HYD TANK SPECS | |
| 29 | 6***9 | DECAL - WARNING BALL VALVE | |
| 30 | 7***3 | PUMP - 5.1A3 SAE C | |
| 31 | 1***3 | BOLT-HEX: .63 X 2.00 NC GR5 ZP | |
| 32 | 1***3 | WASHER-LOCK: .63 ZP |
