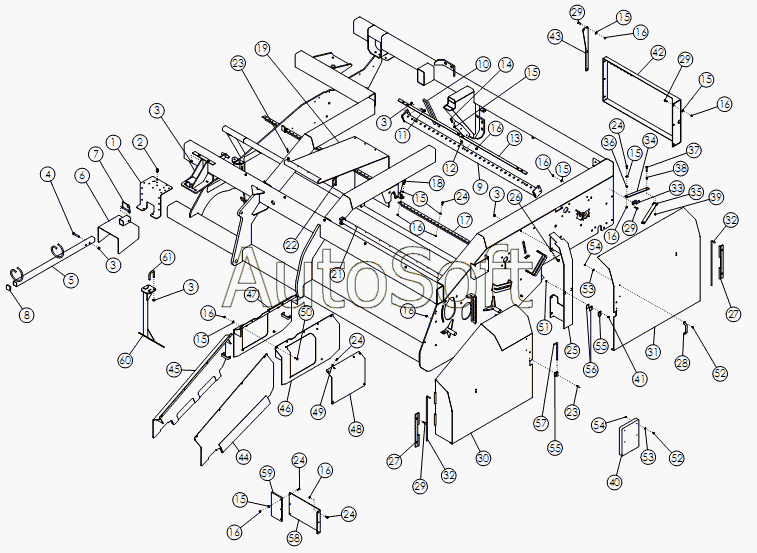

Каталог запасных частей к технике: Amity Wic Harvester 12 row 24s (2011). GUARDS AND SHIELDS FRONT
39
47
46
45
44
43
42
41
40
48
38
37
36
35
34
33
32
32
31
49
50
51
52
52
53
53
54
54
55
55
56
57
58
58
58
59
60
61
17
2
3
3
3
3
3
4
5
6
7
8
9
10
11
12
13
14
15
15
15
15
15
15
15
15
16
16
16
16
16
16
16
16
16
16
1
18
19
21
22
23
23
24
24
24
24
24
25
26
27
27
28
29
29
29
29
30
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***1 | PLATE-HOSE MOUNT | |
| 2 | 1***6 | BOLT-HEX: .50 X 1.00 NC GR5 ZP | |
| 3 | 1***1 | NUT-TOPLOCK: .50 NC GR5 ZP | |
| 4 | 1***1 | BOLT-HEX: .50 X 3.00 NC GR5 ZP | |
| 5 | 5***0 | WLDMT-HOSE SUPPORT | |
| 6 | 6***4 | Щиток | |
| 7 | 5***8 | SPRING PIN .50, X 3.50, | |
| 8 | 6***9 | CAPLUG-2 SQ | |
| 9 | 3***7 | WLDMT-FRONT MOUNT 12R24 SHORT | |
| 10 | 3***1 | U-ROD: .625 X 17.00 X 1.875 X 17.00 ZP | |
| 11 | 1***8 | BOLT-HEX: .50 X 1.75 NC GR5 ZP | |
| 12 | 5***6 | Втулка | |
| 13 | 3***7 | STRAP-RETAINER 12R24 | |
| 14 | 1***3 | BOLT-HEX: .38 X 1.75 NC GR5 ZP | |
| 15 | 1***8 | Шайба | |
| 16 | 1***9 | NUT-TOPLOCK: .38 NC GR5 ZP | |
| 17 | 7***4 | MOUNT-TARP | |
| 18 | 1***2 | BOLT-HEX: .38 X 1.50 NC GR5 ZP | |
| 19 | 5***1 | Фартук | |
| 20 | 7***3 | TUBE-INNER APRON MOUNT | |
| 21 | 3***9 | TUBE-OUTER APRON MOUNT 12R24 | |
| 22 | 5***1 | Булавка | |
| 23 | 1***4 | RIVET-POP: .19 X .531 ZP | |
| 24 | 1***0 | BOLT-HEX: .38 X 1.00 NC GR5 ZP | |
| 25 | 7***6 | WLDMT-DOOR MOUNT | |
| 26 | 1***4 | BOLT-CRG: .50 X 1.25 NC GR5 ZP | |
| 27 | 7***0 | WLDMT-DOOR HINGE | |
| 28 | 6***5 | HANDLE-GRAB DOOR | |
| 29 | 1***2 | BOLT-CRG: .38 X 1.25 NC GR5 ZP | |
| 30 | 7***1 | WLDMT-FRONT DOOR LH | |
| 30 | 7***5 | WLDMT-FRONT DOOR RH | |
| 31 | 7***1 | WLDMT-REAR DOOR LH | |
| 31 | 7***4 | WLDMT-REAR DOOR RH | |
| 32 | 5***3 | DOOR HINGE ROD ZP | |
| 33 | 7***7 | PLATE-DOOR TAB REAR | |
| 34 | 7***2 | PLATE-DOOR LOCK | |
| 35 | 7***4 | WLDMT-DOOR LOCK | |
| 36 | 5***3 | BUSHING-LINKAGE | |
| 37 | 1***5 | BOLT-HEX .31 X 2.00 NC | |
| 38 | 6***8 | SPRING-SCRAPER | |
| 39 | 1***0 | NUT-TOPLOCK: .31 NC GR5 ZP | |
| 40 | 6***5 | CASE-MANUAL STORAGE | |
| 41 | 1***2 | SCREW | |
| 42 | 7***3 | WLDMT-SHIELD REAR | |
| 43 | 7***0 | PLATE-SHIELD MOUNT | |
| 44 | 7***3 | WLDMT-MIDDLE SHIELD FRONT LEFT | |
| 45 | 7***4 | WLDMT-MIDDLE SHIELD FRONT RH | |
| 46 | 7***8 | WLDMT-MIDDLE SHIELD REAR LH | |
| 47 | 7***9 | WLDMT-MIDDLE SHIELD REAR RH | |
| 48 | 7***8 | SHEET-COVER | |
| 49 | 1***6 | WASHER-LOCK: .38 ZP | |
| 50 | 5***9 | BOLT-CRG: .38 X 1.50 NC GR5 ZP | |
| 51 | 1***1 | NUT-K-LOCK: №10-24NC GR2 ZP | |
| 52 | 1***5 | BOLT-HEX: .25 X .75 NC GR5 ZP | |
| 53 | 1***6 | WASHER-FLAT: .25 ZP | |
| 54 | 1***6 | NUT-TOPLOCK | |
| 55 | 6***0 | WLDMT-DOOR LATCH ZP | |
| 56 | 6***1 | PLATE-DOOR LATCH SPACER | |
| 57 | 5***4 | DOOR LOCK ZP | |
| 58 | 7***3 | ANGLE-12R22 | |
| 58 | 7***4 | ANGLE-8R30 | |
| 58 | 7***5 | ANGLE-12R 50CM | |
| 59 | 5***0 | Отражатель | |
| 60 | 6***8 | WLDMT - DEFLECTOR | |
| 61 | 6***8 | U-BOLT .50 X 3 X 2.06 X 3 |
