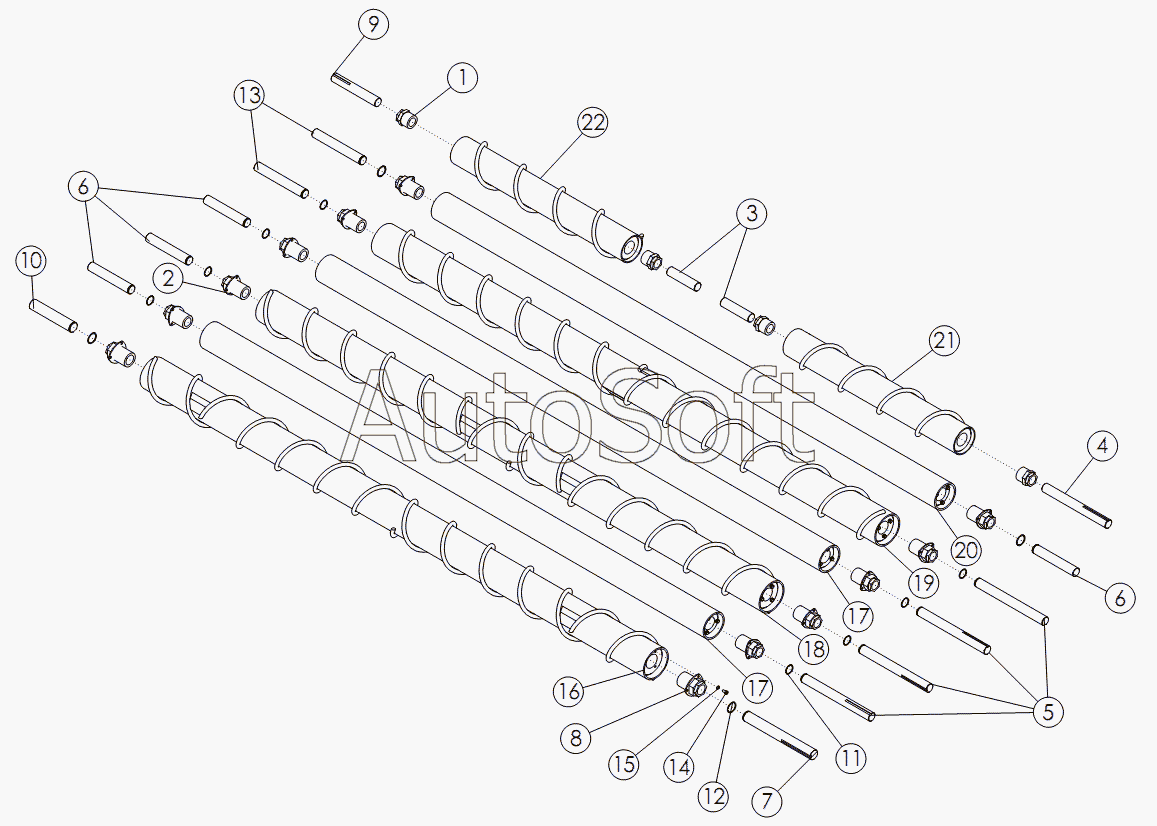

Каталог запасных частей к технике: Amity Wic Harvester 6 row 22w (2011). CLEANING ROLLS
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
16
16
17
17
17
18
18
18
19
19
19
20
20
21
21
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***9 | HUB-TRANTORQUE 1.75 HD | |
| 2 | 6***3 | TRANTORQUE: 1.750 X 3.375 | |
| 3 | 5***1 | Вал | |
| 4 | 5***9 | SHAFT - №7 LH ROLL - DRIVE END | |
| 5 | 6***7 | Вал | |
| 6 | 6***9 | Вал | |
| 7 | 6***1 | Вал | |
| 8 | 6***5 | Цанга | |
| 9 | 5***1 | Вал | |
| 10 | 6***2 | Вал | |
| 11 | 6***4 | RING-RETAINING 1.750 | |
| 12 | 6***5 | RING - RETAINING 200 | |
| 13 | 6***8 | Вал | |
| 14 | 1***9 | BOLT-HEX: .38 X .75 NC GR5 ZP | |
| 15 | 1***6 | WASHER-LOCK: .38 ZP | |
| 16 | 5***4 | Вал шнековый №1 | |
| 16 | 5***7 | ROLL-SPIRAL-POLY COATED | |
| 16 | 5***8 | ROLL-SPIRAL-HARDENED | |
| 17 | 5***3 | ROLL-5 SMOOTH-POLY COATED | |
| 17 | 5***3 | Вал гладкий №2 | |
| 18 | 5***9 | Вал шнековый №3 | |
| 18 | 5***9 | ROLL-SPIRAL-POLY COATED | |
| 18 | 5***9 | ROLL-SPIRAL-HARDENED | |
| 19 | 5***2 | Вал шнековый №5 | |
| 19 | 5***2 | ROLL-SPIRAL-POLY COATED | |
| 19 | 5***0 | ROLL-SPIRAL-HARDENED | |
| 20 | 5***4 | ROLL-SPIRAL-POLY COATED | |
| 20 | 5***4 | Вал гладкий №6 | |
| 21 | 5***3 | Вал шнековый короткий левый | |
| 21 | 6***3 | ROLL-SPIRAL-POLY | |
| 22 | 5***5 | Вал шнековый короткий правый | |
| 22 | 6***5 | ROLL-SPIRAL-POLY |
