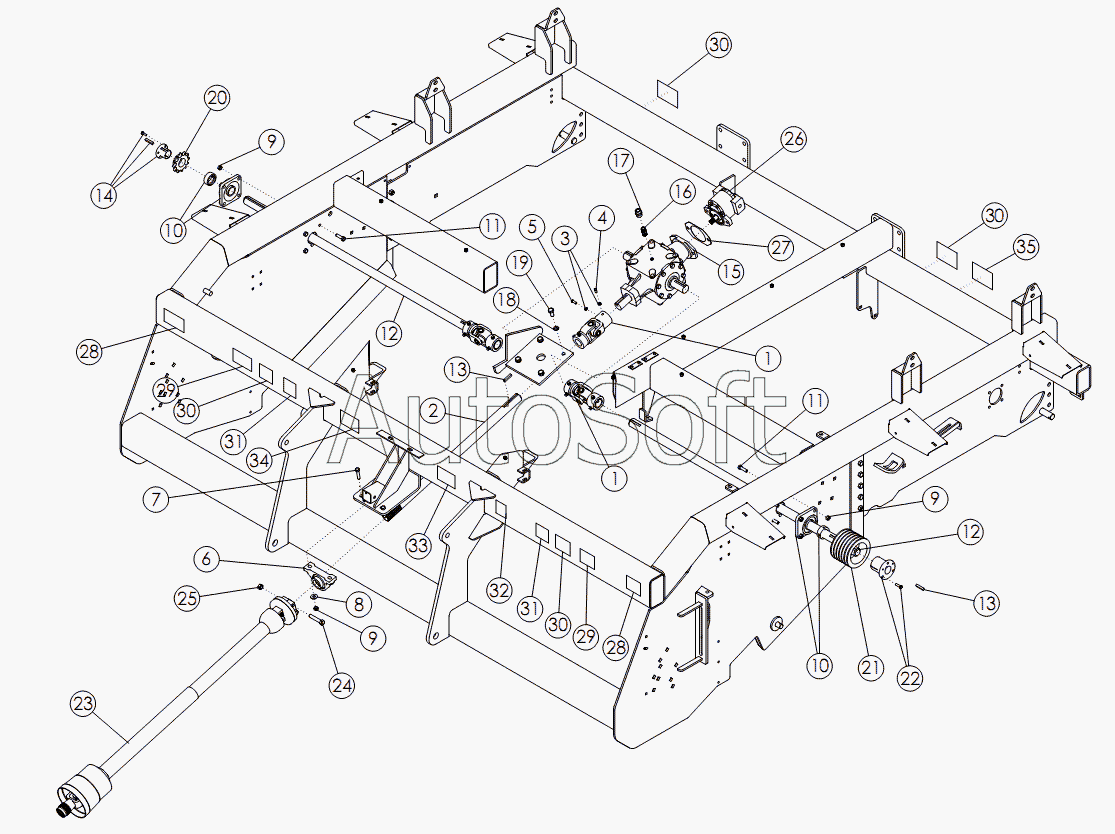

Каталог запасных частей к технике: Amity Wic Harvester 6 row 22w (2011). MAIN DRIVE, ONBOARD OPTION
1
1
2
3
4
5
6
7
8
9
9
9
10
10
11
11
12
12
13
13
14
15
16
17
18
19
20
21
21
21
22
23
23
24
25
26
27
28
28
29
29
30
30
30
30
31
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***2 | Карданное соединение | |
| 2 | 5***5 | Вал | |
| 3 | 1***9 | NUT-JAM: .38 NC GR2 ZP | |
| 4 | 1***8 | SCREW-SET: C-P .38 X .75 NC GR8 | |
| 5 | 1***9 | SCREW-SET: C-P .38 X 1.00 NC GR8 | |
| 6 | 5***5 | BEARING-PILLOW 1-3/4 | |
| 7 | 1***8 | BOLT-HEX: .50 X 2.25 NC GR5 ZP | |
| 8 | 1***3 | WASHER-FLAT: .50 ZP | |
| 9 | 1***1 | NUT-TOPLOCK: .50 NC GR5 ZP | |
| 10 | 5***4 | BEARING-FLANGE 1.75 | |
| 11 | 1***8 | BOLT-HEX: .50 X 1.75 NC GR5 ZP | |
| 12 | 5***9 | Вал | |
| 13 | 5***2 | KEY .38 X .38 X 2.00 | |
| 14 | 5***1 | Переходная коническая втулка | |
| 15 | 6***6 | Редуктор | |
| 16 | 6***8 | Сапун 1 | |
| 17 | 5***0 | Сапун 2 | |
| 18 | 1***3 | WASHER-LOCK: .63 ZP | |
| 19 | 1***9 | BOLT-HEX: .63 X 1.25 NC GR5 ZP | |
| 20 | 6***4 | Звездочка | |
| 21 | 5***8 | Шкив | |
| 21 | 5***6 | Шкив | |
| 21 | 5***7 | Шкив | |
| 22 | 5***5 | Переходная коническая втулка | |
| 23 | 5***0 | Карданный вал от BOM | |
| 23 | 5***1 | Карданный вал от BOM | |
| 24 | 1***4 | Болт | |
| 25 | 1***5 | NUT-TOPLOCK: .63 NC GR5 ZP | |
| 26 | 6***3 | PUMP - HYDRAULIC 53 | |
| 27 | 6***2 | Кольцо пластина | |
| 28 | 6***7 | DECAL-DANGER | |
| 29 | 5***4 | DECAL-WARNING | |
| 30 | 5***8 | DECAL DANGER | |
| 31 | 5***9 | DECAL-DANGER | |
| 32 | 6***6 | DECAL - ENGAGE PTO | |
| 33 | 6***4 | DECAL-WARNING | |
| 34 | 5***7 | DECAL - DANGER | |
| 35 | 5***4 | DECAL - CAUTION |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
