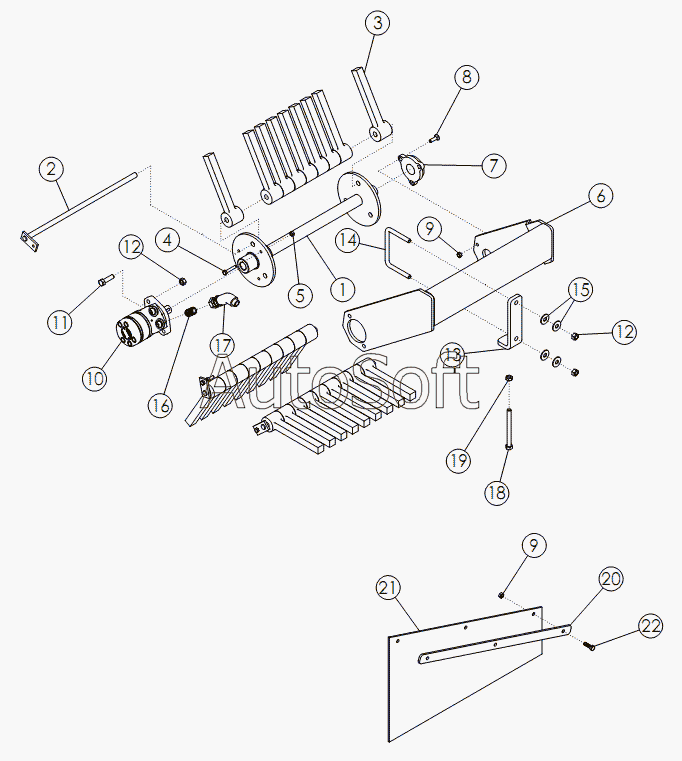

Каталог запасных частей к технике: Amity Wic Harvester 6 row 22w (2011). WHEEL CLEANER (OPTIONAL)
1
2
3
4
5
6
7
8
9
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***3 | WLDMT-FLAIL SHAFT | |
| 2 | 5***8 | WLDMT-FLAIL ROD | |
| 3 | 5***6 | FLAIL-STRAIGHT 1 | |
| 4 | 1***8 | BOLT-HEX: .31 X 1.00 NC GR5 ZP | |
| 5 | 1***0 | NUT-TOPLOCK: .31 NC GR5 ZP | |
| 6 | 5***8 | WLDMT-WHEEL CLEANER MOUNT | |
| 7 | 5***2 | BEARING-FLANGE 1.44 | |
| 8 | 1***2 | BOLT-CRG: .38 X 1.25 NC GR5 ZP | |
| 9 | 1***9 | NUT-TOPLOCK: .38 NC GR5 ZP | |
| 10 | 5***4 | MOTOR-HYDRAULIC 6.0 IN^3/REV | |
| 11 | 1***8 | BOLT-HEX: .50 X 1.75 NC GR5 ZP | |
| 12 | 1***1 | NUT-TOPLOCK: .50 NC GR5 ZP | |
| 13 | 5***2 | BRACKET-ADJUSTMENT | |
| 14 | 5***3 | U-BOLT: .50 X 3.75 X 5.00 X 3.75 | |
| 15 | 1***3 | WASHER-FLAT: .50 ZP | |
| 16 | 5***3 | FTG - ADAPTER: 10MB - 12MJ | |
| 17 | 6***4 | FTG-ELBOW: 12MJ-12FJX-45 | |
| 18 | 5***2 | BOLT-TAP: .50 X 5.50 NC GR5 ZP | |
| 19 | 1***1 | NUT-JAM: .50 NC GR2 ZP | |
| 20 | 6***2 | STRIP-BOLTING | |
| 21 | 6***1 | FLAP-DEFLECTOR | |
| 22 | 1***1 | BOLT-HEX: .38 X 1.25 NC GR5 ZP |
