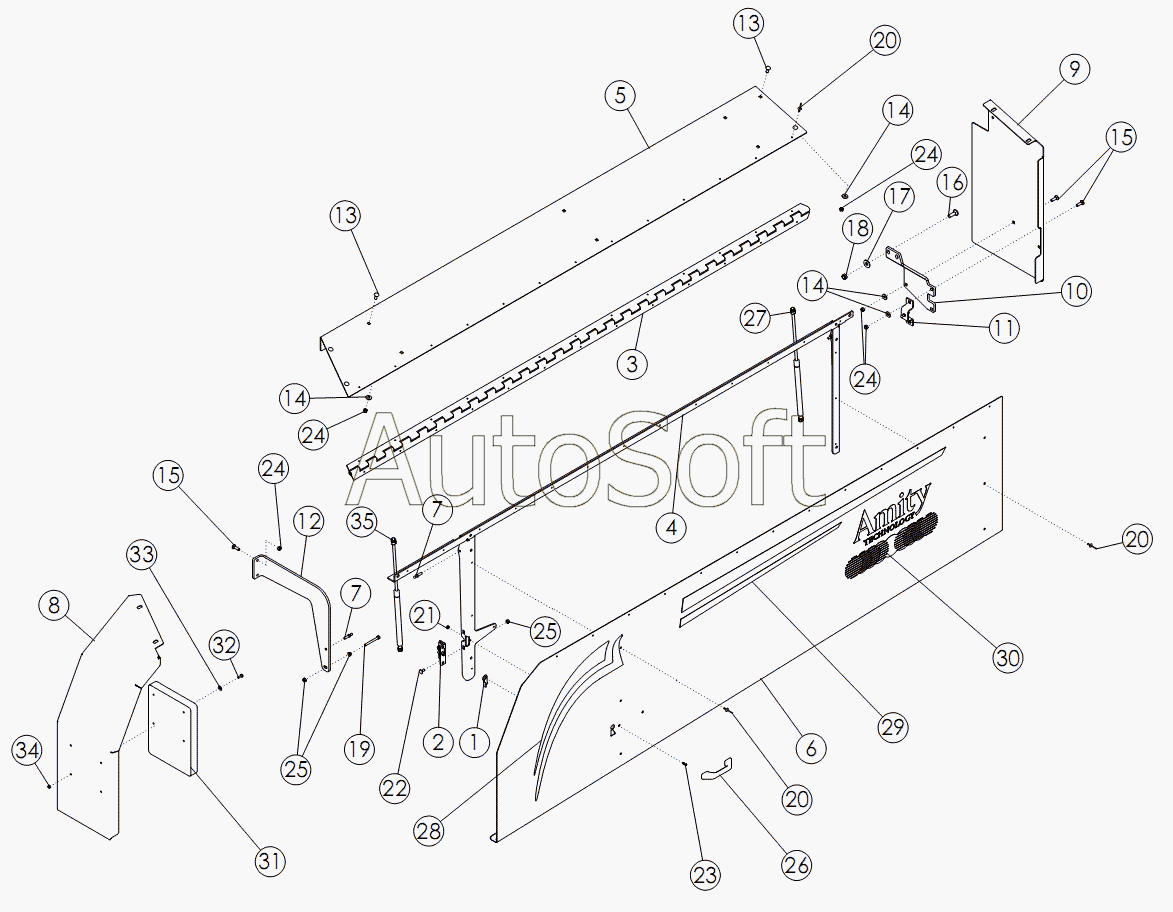

Каталог запасных частей к технике: Amity Wic Harvester 6 row 22w (2011). DOOR ASSEMBLY
1
2
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
12
12
13
13
14
14
14
15
15
16
17
18
19
20
20
20
21
22
23
24
24
24
24
25
25
26
27
28
28
29
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***4 | LEVER - HRV LATCH ZP | |
| 2 | 6***3 | LATCH - DLP ROTARY SLAM | |
| 3 | 6***6 | HINGE - 108 HEAVY CONTINUOUS | |
| 4 | 6***6 | WLDMT - DOOR FRAME LH | |
| 4 | 6***8 | WLDMT - DOOR FRAME RH | |
| 5 | 6***1 | PANEL - SHIELD TOP LH PC | |
| 5 | 6***6 | PANEL - SHIELD TOP RH PC | |
| 6 | 6***0 | SHEET - SHIELD DOOR LH PC | |
| 6 | 6***9 | SHEET - SHIELD DOOR RH PC | |
| 7 | 6***8 | STUD - BALL 31 - 18NC X 75 | |
| 8 | 6***2 | PANEL - SHIELD FRONT LH PC | |
| 8 | 6***7 | PANEL - SHIELD FRONT RH PC | |
| 9 | 6***3 | PANEL - SHIELD REAR LH PC | |
| 9 | 6***8 | PANEL - SHIELD REAR RH PC | |
| 10 | 6***4 | PLATE - SUPPORT REAR LH | |
| 10 | 6***4 | PLATE - SUPPORT REAR RH | |
| 11 | 6***5 | BRACKET - SPRING REAR | |
| 12 | 6***7 | BRACKET - SPRING FRONT LH | |
| 12 | 6***0 | BRACKET - SPRING FRONT RH | |
| 13 | 5***8 | BOLT-CRG .38 X 1.00 NC GR5 ZP | |
| 14 | 1***8 | Шайба | |
| 15 | 1***2 | BOLT-CRG: .38 X 1.25 NC GR5 ZP | |
| 16 | 1***0 | BOLT-CRG: .50 X 1.50 NC GR5 ZP | |
| 17 | 1***3 | WASHER-FLAT: .50 ZP | |
| 18 | 1***1 | NUT-TOPLOCK: .50 NC GR5 ZP | |
| 19 | 1***8 | BOLT - HEX 31 X 300 NC GR5 ZP | |
| 20 | 1***4 | RIVET-POP: .19 X .531 ZP | |
| 21 | 6***9 | NUT - NYLOCK: 10 - 24 GR2 ZP | |
| 22 | 6***2 | BOLT-CRG: .31 X 0.75 NC GR5 ZP | |
| 23 | 6***8 | SCREW - P - H: 10 - 24 X 75 NC GR2 ZP | |
| 24 | 1***9 | NUT-TOPLOCK: .38 NC GR5 ZP | |
| 25 | 6***7 | NUT-FLANGE SERR .31 NC GR2 ZP | |
| 26 | 6***5 | HANDLE - MOLDED GRAB | |
| 27 | 6***2 | SPRING - 700N GAS | |
| 28 | 6***4 | DECAL - LH CURVE | |
| 28 | 6***7 | DECAL - RH CURVE | |
| 29 | 6***5 | DECAL - LH STRIPE | |
| 29 | 6***8 | DECAL - RH STRIPE | |
| 30 | 6***9 | DECAL-AMITY LOGO 12X24 | |
| 31 | 6***5 | CASE-MANUAL STORAGE | |
| 32 | 1***5 | BOLT-HEX: .25 X .75 NC GR5 ZP | |
| 33 | 1***6 | WASHER-FLAT: .25 ZP | |
| 34 | 1***6 | NUT-TOPLOCK | |
| 35 | 6***1 | SPRING - GAS LIFT N LATCH FRONT |
