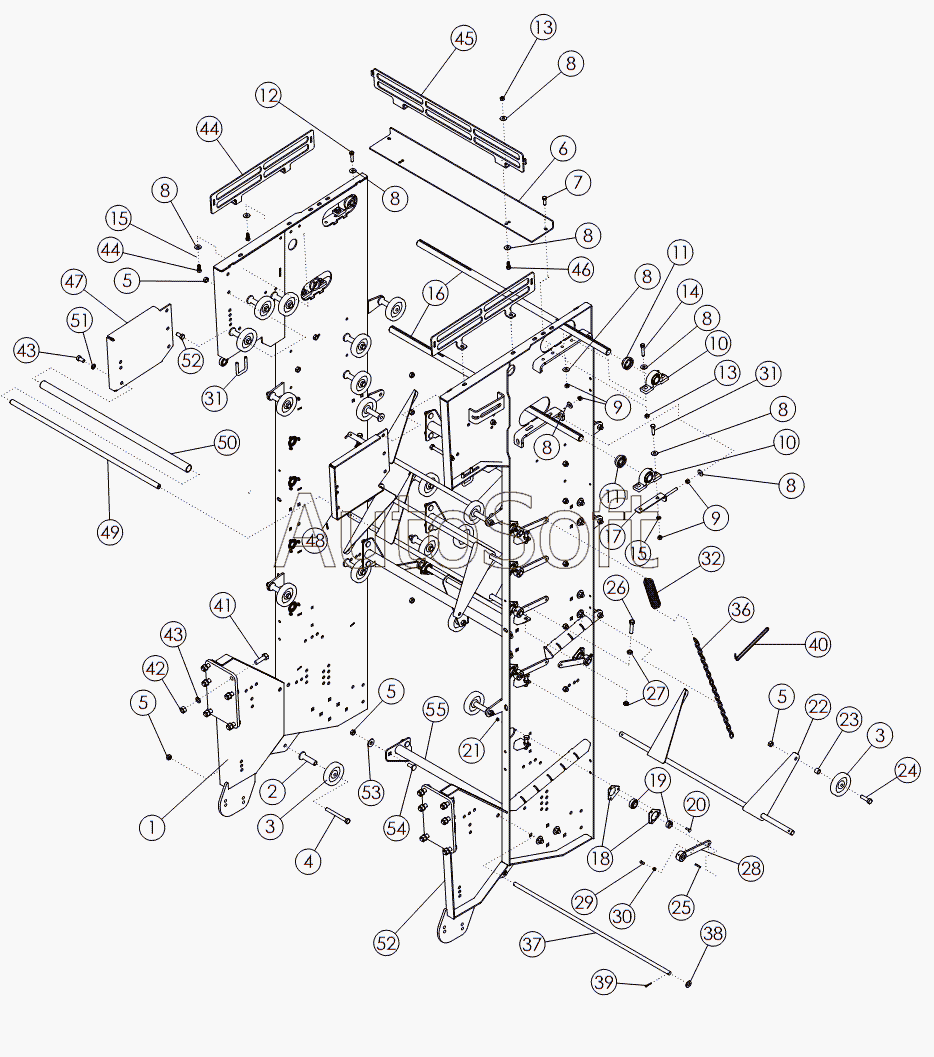

Каталог запасных частей к технике: Amity Wic Harvester 6 row 30s (2011). REAR SCRUB
1
2
3
3
4
5
5
5
5
6
7
8
8
8
8
8
8
8
8
8
9
9
10
10
11
11
12
13
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
33
34
35
36
37
38
39
40
41
42
43
43
44
44
45
46
47
48
49
50
51
52
52
53
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***2 | WLDMT - REAR SCRUB PANEL RH | |
| 2 | 6***2 | Стойка ролика | |
| 3 | 5***5 | Ролик 5 | |
| 4 | 1***8 | Болт 63x6.00 NC GR5 ZP | |
| 5 | 1***5 | NUT-TOPLOCK: .63 NC GR5 ZP | |
| 6 | 5***6 | Полка | |
| 7 | 1***6 | BOLT-HEX: .50 X 1.25 NC GR5 ZP | |
| 8 | 1***3 | WASHER-FLAT: .50 ZP | |
| 9 | 1***7 | NUT-HEX | |
| 10 | 5***5 | BEARING-PILLOW 1-3/4 | |
| 11 | 5***2 | SEAL PROTECTOR 1.75 | |
| 12 | 1***9 | BOLT-HEX: .50 X 2.00 NC GR5 ZP | |
| 13 | 1***1 | NUT-TOPLOCK: .50 NC GR5 ZP | |
| 14 | 1***0 | Болт | |
| 15 | 1***1 | WASHER-LOCK | |
| 16 | 6***0 | Вал | |
| 17 | 6***5 | Пластина | |
| 18 | 5***5 | Гнездо подшипника | |
| 19 | 5***4 | Подшипник | |
| 20 | 1***5 | Болт 31x1.00 NC GR5 ZP | |
| 21 | 1***0 | NUT-TOPLOCK: .31 NC GR5 ZP | |
| 22 | 5***1 | Натяжитель | |
| 23 | 6***3 | Втулка | |
| 24 | 1***6 | BOLT-HEX: .63 X 2.25 NC GR5 ZP | |
| 25 | 5***8 | Шпонка 25x25x1.38 | |
| 26 | 1***3 | Болт 63x2.50 NC GR5 ZP | |
| 27 | 1***9 | NUT-JAM: .63 NC GR2 ZP | |
| 28 | 5***8 | Рычаг | |
| 29 | 5***3 | Установочный винт | |
| 30 | 1***9 | NUT-JAM: .38 NC GR2 ZP | |
| 31 | 6***8 | U-BOLT .50 X 3 X 2.06 X 3 | |
| 32 | 5***9 | Пружина | |
| 33 | 5***7 | Цепочка | |
| 34 | 5***8 | Цепочка | |
| 35 | 5***9 | Цепочка | |
| 36 | 5***0 | Цепочка | |
| 37 | 6***6 | Распорка | |
| 38 | 1***4 | WASHER-FLAT SAE .75 ZP | |
| 39 | 1***4 | PIN-COTTER .16 X 1.50 ZP | |
| 40 | 1***8 | Стяжка | |
| 41 | 1***8 | BOLT-HEX: .75 X2.50 NC GR5 ZP | |
| 42 | 1***0 | NUT-TOPLOCK: .75 NC GR5 ZP | |
| 43 | 1***9 | BOLT-HEX: .63 X 1.25 NC GR5 ZP | |
| 44 | 7***7 | PLATE - SCRUB EXT - SIDE | |
| 45 | 5***8 | Решетка задняя | |
| 46 | 1***7 | BOLT-HEX | |
| 47 | 5***5 | Боковина правая | |
| 48 | 5***8 | Боковина левая | |
| 49 | 5***4 | Труба | |
| 50 | 5***3 | Пластиковый чехол | |
| 51 | 1***3 | WASHER-LOCK: .63 ZP | |
| 52 | 3***1 | WLDMT - REAR SCRUB PANEL LH | |
| 53 | 1***4 | WASHER-FLAT: .63 ZP | |
| 54 | 7***3 | BOLT-HEX: .63 X 1.50 NC GR5 ZP | |
| 55 | 3***3 | WLDMT - CROSS TUBE |
