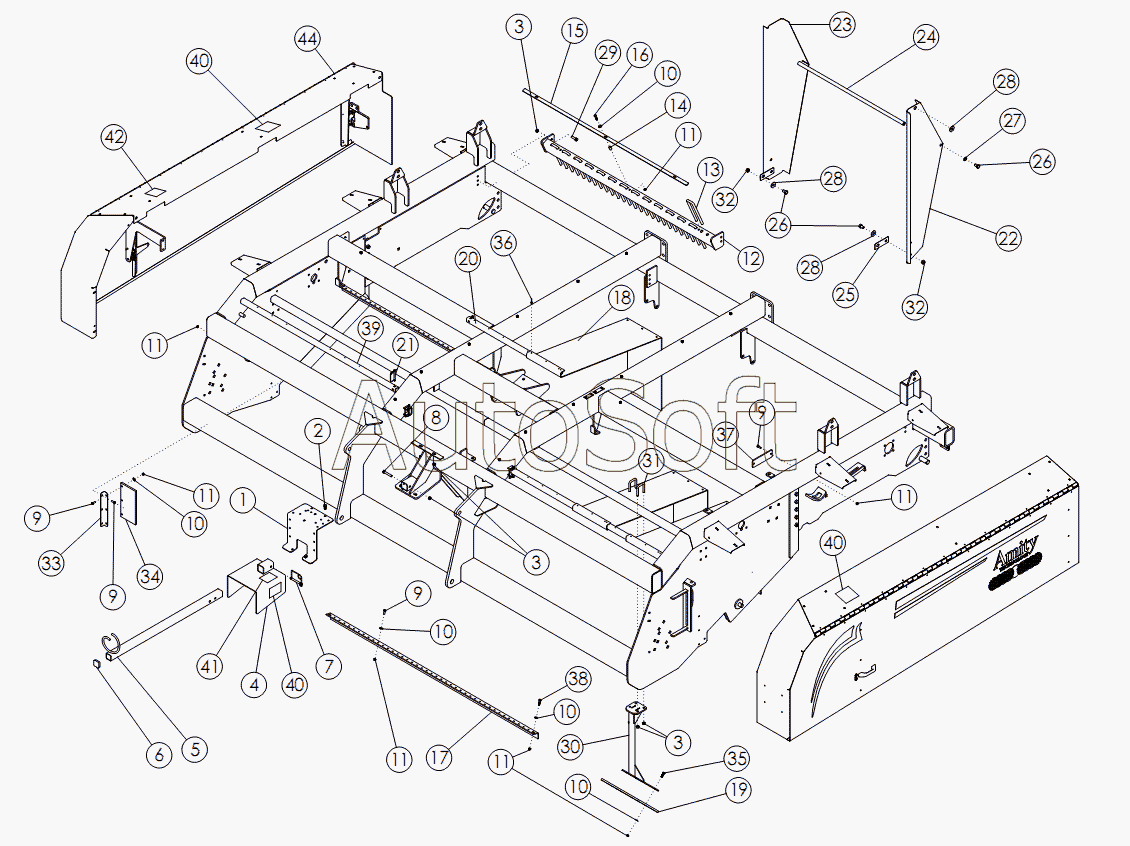

Каталог запасных частей к технике: Amity Wic Harvester 6 row 30s (2011). GUARDS AND SHIELDS 6 ROW 30
34
24
25
26
26
27
28
28
28
29
30
31
32
32
33
23
35
36
37
38
39
40
40
40
41
42
43
44
12
2
3
3
3
4
5
6
7
8
9
9
9
9
10
10
10
10
10
11
11
11
11
11
11
1
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***3 | Пластина для крепления | |
| 2 | 1***6 | BOLT-HEX: .50 X 1.00 NC GR5 ZP | |
| 3 | 1***1 | NUT-TOPLOCK: .50 NC GR5 ZP | |
| 4 | 6***4 | Щиток | |
| 5 | 5***0 | WLDMT-HOSE SUPPORT | |
| 6 | 6***9 | CAPLUG-2 SQ | |
| 7 | 5***8 | SPRING PIN .50, X 3.50, | |
| 8 | 1***1 | BOLT-HEX: .50 X 3.00 NC GR5 ZP | |
| 9 | 1***0 | BOLT-HEX: .38 X 1.00 NC GR5 ZP | |
| 10 | 1***8 | Шайба | |
| 11 | 1***9 | NUT-TOPLOCK: .38 NC GR5 ZP | |
| 12 | 5***2 | WLDMT - MOUNT | |
| 13 | 6***7 | U ROD ZP | |
| 14 | 5***6 | Втулка | |
| 15 | 5***8 | STRAP | |
| 16 | 1***3 | BOLT-HEX: .38 X 1.75 NC GR5 ZP | |
| 17 | 5***5 | MOUNT - TARP 8R | |
| 18 | 5***1 | Фартук | |
| 19 | 5***7 | DEFLECTOR-RUBBER | |
| 20 | 5***1 | TUBE - INNER APRON 6R/8R | |
| 21 | 5***1 | Булавка | |
| 22 | 5***7 | Щиток | |
| 23 | 5***8 | Щиток | |
| 24 | 5***4 | Труба | |
| 25 | 5***6 | Пластина | |
| 26 | 1***5 | BOLT - HEX: 63 X 100 NC GR5 ZP | |
| 27 | 1***3 | WASHER-LOCK: .63 ZP | |
| 28 | 1***4 | WASHER-FLAT: .63 ZP | |
| 29 | 1***8 | BOLT-HEX: .50 X 1.75 NC GR5 ZP | |
| 30 | 6***8 | WLDMT - DEFLECTOR | |
| 31 | 6***8 | U-BOLT .50 X 3 X 2.06 X 3 | |
| 32 | 1***5 | NUT-TOPLOCK: .63 NC GR5 ZP | |
| 33 | 5***1 | Щиток м\р 56см | |
| 34 | 5***0 | Отражатель | |
| 35 | 1***1 | BOLT-HEX: .38 X 1.25 NC GR5 ZP | |
| 36 | 1***4 | RIVET-POP: .19 X .531 ZP | |
| 37 | 6***1 | PLATE - COVER | |
| 38 | 1***2 | BOLT-HEX: .38 X 1.50 NC GR5 ZP | |
| 39 | 6***8 | TUBE-OUTER APRON MOUNT 6R30 | |
| 40 | 5***1 | DECAL-WARNING | |
| 41 | 5***6 | DECAL-CAUTION | |
| 42 | 5***0 | DECAL - DANGER | |
| 43 | 6***5 | ASSY - LH DOOR | |
| 44 | 6***0 | ASSY - RH DOOR |
