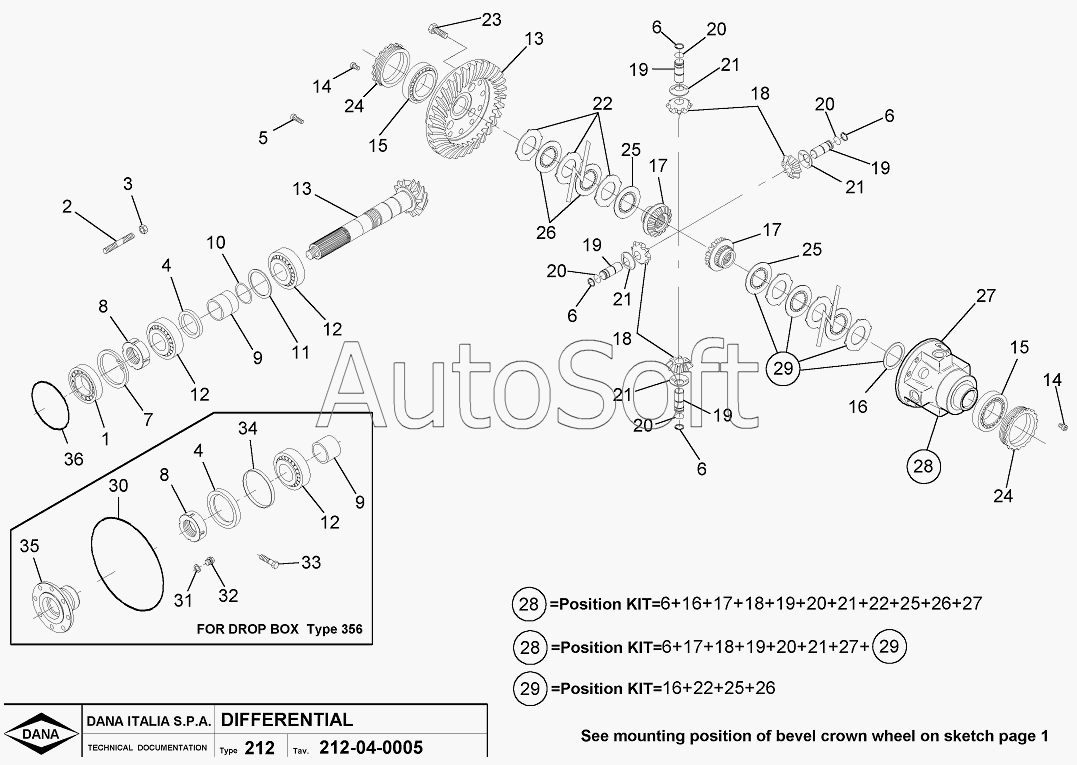

Каталог запасных частей к технике: Franz Kleine SF-10-2 (2005). Корпус дифференциала
12
12
12
29
28
27
24
24
23
21
21
21
21
20
20
20
20
19
19
19
19
18
18
17
17
15
15
14
14
13
13
2
11
10
9
9
8
8
6
6
6
6
5
3
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 013.01.1281 | 0***1 | шайба установочная | |
| 013.01.3055 | 0***5 | шайба установочная | |
| 013.01.3066 | 0***6 | шайба установочная | |
| 013.01.3118 | 0***8 | шайба установочная | |
| 013.01.3119 | 0***9 | шайба установочная | |
| 013.01.3120 | 0***0 | шайба установочная | |
| 2 | 0***3 | Штифтобразный винт | |
| 3 | 0***9 | ГАЙКА ШЕСТИГРАННЫЙ | |
| 5 | 0***7 | винт с цилиндрической головкой | |
| 6 | 0***4 | кольцо стопорное | |
| 8 | 9***1 | гайка на валу | |
| 9 | 1***1 | кольцо распорное | |
| 10 | 0***7 | шайба установочная | |
| 11 | 0***9 | шайба установочная | |
| 12 | 0***2 | цилиндрический роликоподшипник | |
| 13 | 1***8 | пара цилиндрического и тарельчатого колес | |
| 14 | 0***4 | винт с цилиндрической головкой | |
| 15 | 0***9 | цилиндрический роликоподшипник | |
| 17 | 1***8 | выравнивающее колесо на валу | |
| 18 | 1***4 | выравнивающее цилиндрическое колесо | |
| 19 | 1***3 | палец | |
| 20 | 0***3 | кольцо стопорное | |
| 21 | 1***1 | пусковая шайба | |
| 23 | 0***0 | ВИНТ ШЕСТИГРАННЫЙ | |
| 24 | 1***2 | гайка на валу | |
| 27 | 1***4 | корпус дифференциала | |
| 28 | 1***4 | самоблокирующийся дифференциал | |
| 29 | 1***3 | шайба |
