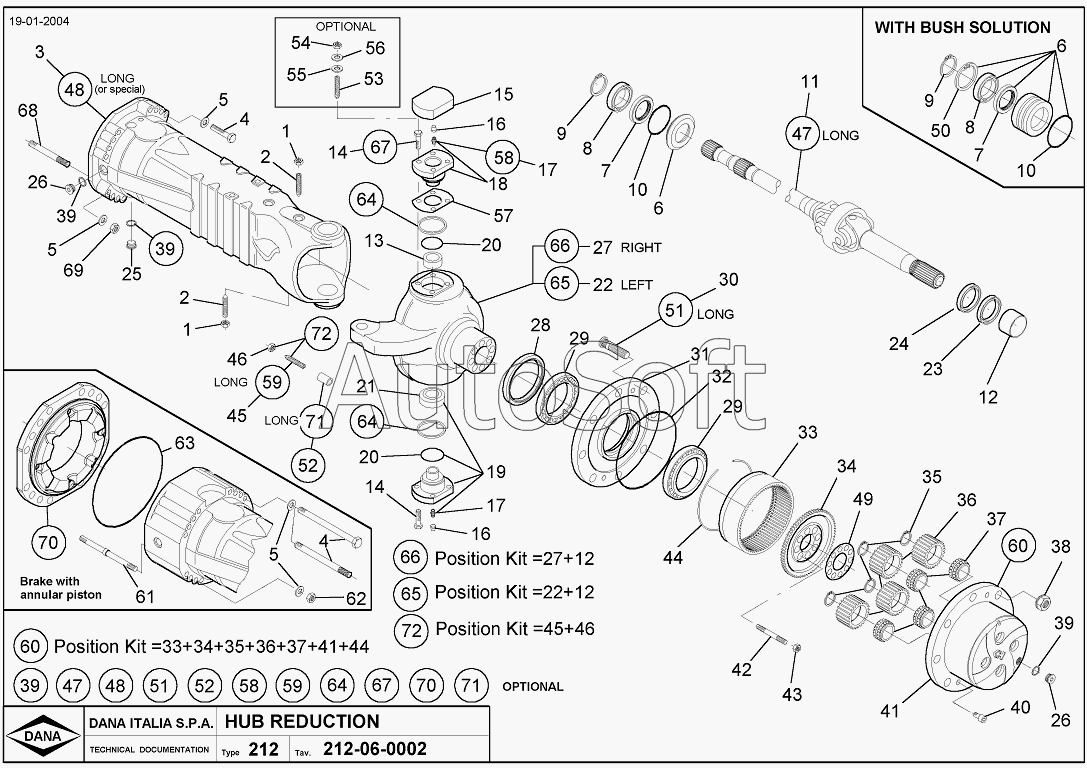

Каталог запасных частей к технике: Franz Kleine SF-10-2 (2005). Корпус оси, планетарный корпус
1
1
2
2
3
4
4
5
5
5
6
6
7
7
8
8
9
9
10
10
11
12
13
14
14
15
16
16
17
17
18
19
20
20
21
22
23
24
25
26
26
27
28
29
29
30
31
32
33
34
35
36
37
38
39
39
39
40
41
42
43
44
45
46
49
50
57
60
65
65
66
66
72
72
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 212.06.025.02 | 2***2 | шайба установочн. | |
| 212.06.025.03 | 2***3 | шайба установочн. | |
| 1 | 0***7 | ГАЙКА ШЕСТИГРАННЫЙ | |
| 2 | 0***3 | штифтобразный винт | |
| 3 | 2***9 | корпус оси | |
| 4 | 1***2 | ВИНТ ШЕСТИГРАННЫЙ | |
| 5 | 0***2 | шайба | |
| 6 | 2***1 | промежуточная втулка | |
| 7 | 7***1 | уплотнительное кольцо | |
| 8 | 0***1 | радиальный шарикоподшипник | |
| 9 | 0***8 | кольцо стопорное | |
| 10 | 0***9 | о-кольцо | |
| 11 | 2***7 | карданный вал | |
| 12 | 2***1 | пусковая втулка | |
| 13 | 2***2 | наружное кольцо | |
| 14 | 1***1 | ВИНТ ШЕСТИГРАННЫЙ | |
| 15 | 2***3 | крышка | |
| 16 | 7***1 | пробка | |
| 17 | 0***3 | цилиндрический смазочный ниппель | |
| 18 | 2***5 | палец шейки | |
| 19 | 2***4 | палец шейки | |
| 20 | 0***9 | уплотнительное кольцо | |
| 21 | 2***1 | шарнир | |
| 22 | 2***3 | корпус шарнира | |
| 23 | 2***1 | уплотнительное кольцо | |
| 24 | 2***1 | противопыльное кольцо | |
| 25 | 1***3 | МАГНИТНАЯ ПРОБКА | |
| 26 | 1***1 | ПРОБКА | |
| 27 | 2***3 | корпус шарнира | |
| 28 | 1***1 | уплотнительное кольцо | |
| 29 | 0***6 | подшипник | |
| 30 | 9***7 | колесный палец | |
| 31 | 1***1 | ступица колеса | |
| 32 | 1***1 | о-кольцо | |
| 33 | 1***4 | зубчатый венец | |
| 34 | 1***7 | опора полого колеса | |
| 35 | 0***1 | кольцо стопорное | |
| 36 | 1***3 | планетарное колесо | |
| 37 | 1***2 | подшипник | |
| 38 | 0***5 | конусная буртиковая гайка | |
| 39 | 0***4 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | |
| 40 | 0***2 | винт потайной | |
| 41 | 1***4 | планетарный корпус | |
| 42 | 1***1 | штифтобразный винт | |
| 43 | 0***9 | ГАЙКА ШЕСТИГРАННЫЙ | |
| 44 | 0***3 | кольцо стопорное | |
| 45 | 2***1 | штифтобразный винт | |
| 46 | 0***1 | ГАЙКА ШЕСТИГРАННЫЙ | |
| 49 | 1***1 | стопорная шайба | |
| 50 | 0***8 | кольцо стопорное | |
| 57 | 2***1 | шайба установочн. | |
| 60 | 2***1 | планетарный корпус | |
| 65 | 2***3 | корпус шарнира | |
| 66 | 2***3 | корпус шарнира | |
| 72 | 2***1 | винт поворота управляемых колёс |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
