Каталог запасных частей к технике: Franz Kleine SF-10-2 (2005). Интегральный ботвосрезатель
1
1
2
2
3
3
4
11
12
13
14
15

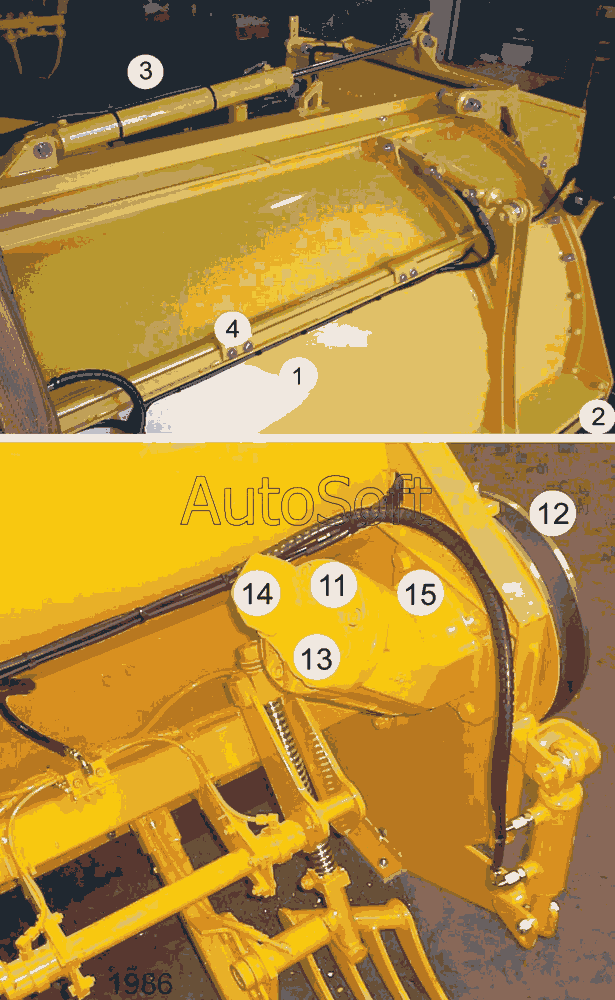

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | V***6 | кожух ботвосрезателя | |
| 1 | V***6 | кожух ботвосрезателя | |
| 11 | S***0 | Двигатель-стабилизатор | |
| 11a | S***5 | ШАЙБА 60x5x60 | |
| 11b | 4***1 | Шестигранный винт M12x40 | |
| 11c | 8***0 | Упругая зажимная шайба 12 | |
| 11d | 4***2 | Шестигранный винт М12х45 | |
| 11e | 6***4 | Шестигранная гайка М12 | |
| 11f | 1***2 | дистанционная втулка 38 мм | |
| 12 | 1***7 | Клиноремённый шкив | |
| 12a | 1***7 | Клиновой ремень | |
| 13 | 4***6 | Гидравлический шланг длина 4400 | |
| 13a | 2***5 | О-кольцо 37,7х3,53 | |
| 13b | 2***5 | SAE- фланец FH 6004 | |
| 13c | 3***0 | Цилиндрический винт М14х45 | |
| 13d | 3***7 | Пружинное кольцо 14 | |
| 14 | 4***7 | Гидравлический шланг длина 4480 | |
| 15 | 4***8 | Гидравлический шланг для утечки масла длина | |
| 1a | 1***4 | Шестигранный винт M10x30 | |
| 1b | 1***7 | Шестигранный винт M10x35 | |
| 1c | 8***7 | Упругая зажимная шайба 10 | |
| 1d | 3***5 | Шестигранная гайка М10 | |
| 1e | V***1 | Кожух сваренный 45см | |
| 1f | V***1 | Кожух сваренный 50см | |
| 2 | V***1 | Резиновый щит | |
| 2 | V***1 | Резиновый щит | |
| 2a | 1***5 | Контрпланка | |
| 2a | 1***5 | Контрпланка | |
| 2b | 4***5 | Шестигранный винт М8x30 | |
| 2c | 6***2 | Шестигранная гайка М8 | |
| 2d | 7***9 | Шайба А8,4 | |
| 3 | S***1 | Резиновый щит | |
| 3 | S***1 | Резиновый щит | |
| 4 | V***7 | Уголок опорный |
