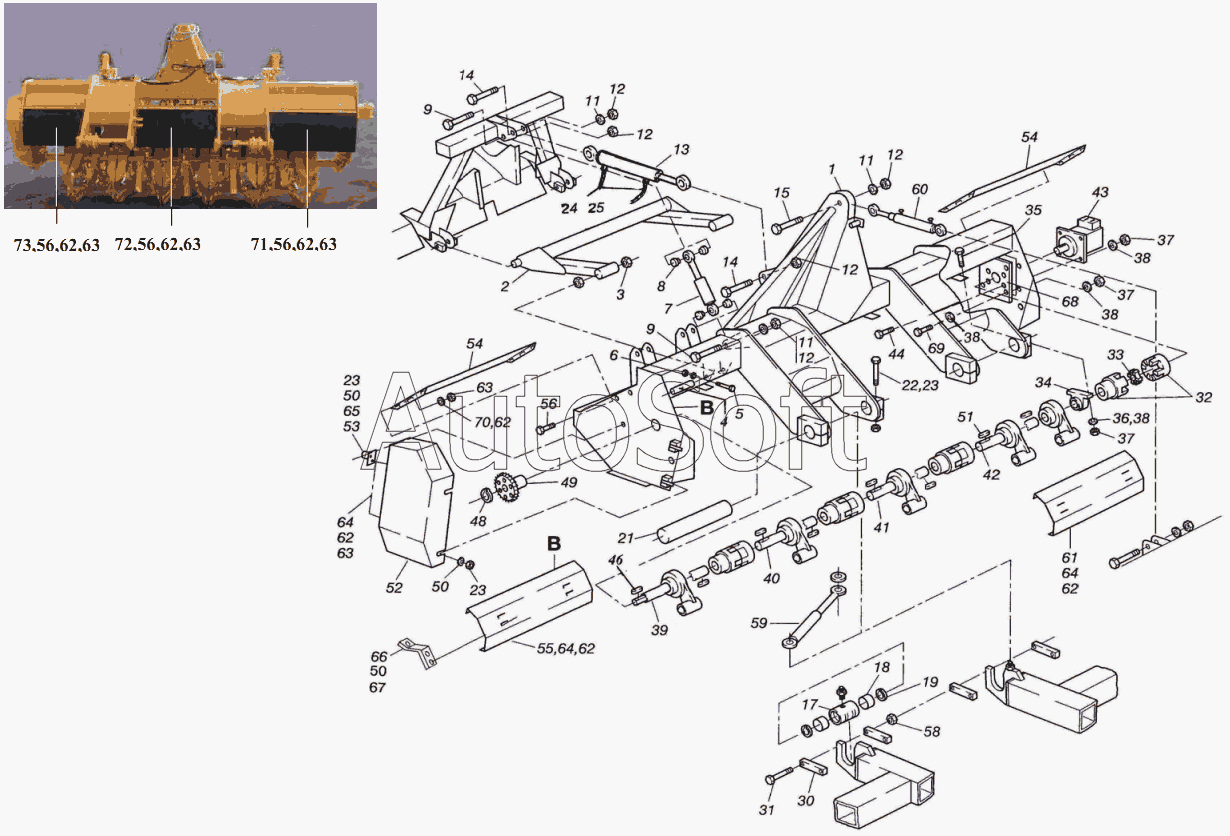

Каталог запасных частей к технике: Franz Kleine SF-10-2 (2005). Основная рама R6, облицовка, приводы
1
2
3
4
5
6
7
8
9
9
11
11
11
12
12
12
12
12
13
14
14
15
17
18
19
21
22
23
23
23
24
25
30
31
32
33
34
35
36
37
37
37
38
38
38
38
39
40
41
42
43
44
46
48
49
50
50
50
51
52
53
54
54
55
56
56
56
56
58
59
60
61
62
62
62
62
62
62
62
63
63
63
63
63
64
64
64
65
66
67
68
69
70
71
72
73
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| S2-101-053-025-002 | S***2 | Форсунка | |
| 1 | S***1 | Несущая конструкция | |
| 11 | 7***4 | Шайба А25 | |
| 12 | 2***0 | Шестигранная гайка М24х1,5 | |
| 13 | S***1 | Верхняя тяга | |
| 14 | S***2 | Палец | |
| 15 | S***3 | Палец, сзади | |
| 17 | S***5 | Направляющая | |
| 18 | 2***8 | Зажимная втулка EG 70/60/40 | |
| 19 | 2***4 | Стопорное кольцо 70х2,5 | |
| 2 | S***0 | Нижняя тяга | |
| 21 | S***0 | Вал | |
| 22 | 3***3 | Шестигранный винт М10х90 | |
| 23 | 6***3 | Шестигранная гайка М10 | |
| 24 | 1***0 | Форсунка | |
| 25 | 2***7 | Гидравлический шланг | |
| 3 | 1***6 | Радиальный шарикоподшипник 6206-2RS | |
| 30 | S***3 | Полосовая сталь | |
| 31 | 3***0 | Шестигранный винт М12х65 | |
| 32 | S***0 | Полумуфта | |
| 32a | 1***3 | Цилиндрический винт М10х40 | |
| 33 | 1***2 | Зубчатый венец | |
| 34 | S***0 | Подшипник на лапках | |
| 35 | 4***3 | Шестигранный винт М12х50 | |
| 36 | 7***1 | Шайба А13 | |
| 37 | 6***4 | Шестигранная гайка М12 | |
| 38 | 8***0 | Упругая зажимная шайба 12 | |
| 39 | S***2 | Вал, слева | |
| 4 | S***1 | Палец, внизу D30x234 | |
| 40 | S***3 | Вал, середина слева | |
| 41 | S***4 | Вал, середина справа | |
| 42 | S***5 | Вал, справа | |
| 43 | S***2 | Гидродвигатель OMT200 | |
| 44 | 3***7 | Шестигранный винт М12х45 | |
| 46 | 9***8 | Призматическая шпонка A10x8x45 | |
| 47 | 3***1 | Шестигранный винт | |
| 48 | 9***0 | Стопорное кольцо 35х1,5 | |
| 49 | S***3 | Звёздочка 15 зубьев | |
| 5 | 1***0 | Шестигранный винт М10х65 | |
| 50 | 8***7 | Упругая зажимная шайба 10 | |
| 51 | 2***9 | Призматическая шпонка А12x8x40 | |
| 52 | S***1 | Ограждение | |
| 53 | 1***7 | Крестовая петля | |
| 54 | S***1 | Предохранительный щиток | |
| 55 | S***2 | Ограждение | |
| 56 | 4***4 | Шестигранный винт М8х25 | |
| 58 | 6***4 | Шестигранная гайка М12 | |
| 59 | S***1 | Гидравлический цилиндр | |
| 6 | 6***3 | Шестигранная гайка М10 | |
| 60 | S***1 | Гидравлический цилиндр | |
| 61 | S***3 | Ограждение, справа | |
| 62 | 8***6 | Упругая зажимная шайба 8 | |
| 63 | 6***6 | Шестигранная гайка М8 | |
| 64 | 4***2 | Шестигранный винт М8х16 | |
| 65 | 4***2 | Шестигранный винт М10х30 | |
| 66 | S***4 | Полосовая сталь | |
| 67 | 4***0 | Шестигранный винт М10х20 | |
| 68 | S***5 | Плита для монтажа двигателя | |
| 69 | 4***1 | Шестигранный винт M12x40 | |
| 7 | S***1 | Гидравлический цилиндр | |
| 70 | 7***9 | Шайба А8,4 | |
| 71 | S***4 | Резиновый щит | |
| 72 | S***2 | Резиновый щит | |
| 73 | S***6 | Резиновый щит | |
| 8 | S***2 | Втулка | |
| 9 | S***0 | Палец, вверху |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
